Рис. 9.19 Толщина монтажных зазоров, стандартная высота дверной / оконной перемычки от уровня чистового пола
Обычно, оконные рамы и коробки дверей производятся стандартных размеров, при этом реальные размеры оконной рамы «8×13 М» по ширине и высоте будут 790×1290 мм, а реальные размеры дверной коробки «10×21 М» 990×2090 мм. На всякий случай, можно уточнить размеры оконных рам у поставщика. Между оконными проёмами и элементами их заполнения должен оставаться зазор 15 мм, поэтому в данном случае размеры оконного проёма 820×1320 мм, а размеры дверного 1020×2120 мм. Монтажный зазор между дверных порогом и чистовым полом должен быть 5 мм. Принято монтировать оконные и дверные перемычки на одном уровне, если проектом не предусмотрено иное решение, это значит, что нижний уровень всех дверных и оконных перемычек должен быть равным 2110 мм от чистового пола. Высота подоконника в этом случае будет определяться высотой окна.
Выбор конструкции оконных и дверных проёмов
Выбор конструкции оконных и дверных проёмов зависит от вертикальных нагрузок, приходящихся на стену. В малоэтажном деревянном каркасном доме, норвежская технология предусматривает три основных типа конструкции оконных и дверных проёмов (рис. 9.20):
Тип A проём в ненесущей наружной стене;
Тип B проём в несущей стене с нагрузкой от кровли;
Тип C проём в несущей стене с нагрузкой только от междуэтажного перекрытия.

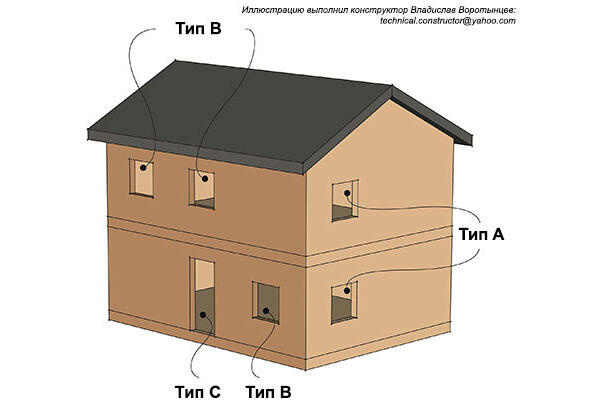

Рис. 9.20 Основные типы проёмов в наружных стенах
Проёмы типа A
Оконные проёмы в фронтонных каркасных стенах обрамляются горизонтальными связями (рис. 9.21). Требуемая ширина проёма достигается установкой дополнительной стойки или распорки между горизонтальными связями. По ширине проёмы типа A должны быть такими, чтобы не прерывать больше одной стойки в деревянной каркасной стене.

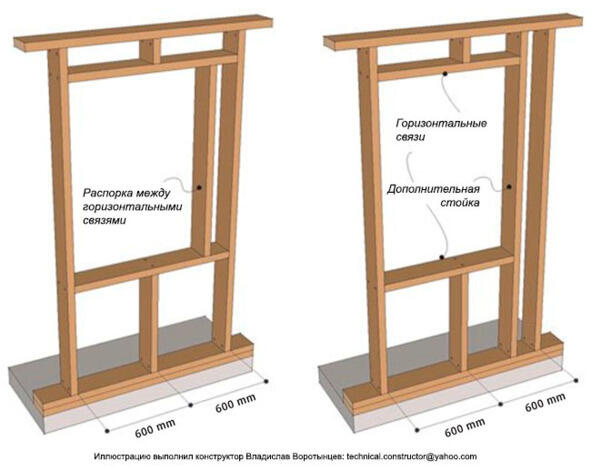

Рис. 9.21 Проёмы в фронтонной деревянной каркасной стене. Проёмы типа A по норвежской классификации
Проёмы типа B
В несущих деревянных каркасных стенах проёмы должны усиливаться перемычками деревянными балками жёсткости. Задача перемычки распределять вертикальную нагрузку на стойки-опоры, расположенные по обе стороны от проема (рис. 9.22).
Для обеспечения необходимой площади опирания перемычки толщина стоек-опор с обеих сторон проёма определяется по таблице 9.6. В случае необходимости собирают опору составного сечения из двух стоек
Перемычки перераспределяют большие нагрузки, поэтому важно, чтобы проектом предусматривалось необходимое сечение перемычки и необходимая площадь опирания. В стандартных дверных и оконных проёмах в малоэтажном деревянном каркасном домостроении обычно используют составные перемычки из двух досок 48×148 или 48×198 мм поставленных на ребро, т.к. необходимая площадь опирания ширина составной перемычки должна быть не менее 90 мм. Доски для перемычек нужно выбирать особенно тщательно, чтобы не было никаких дефектов и больших сучков, особенной вдоль нижней кромки, где будет возникать наибольшее напряжение. Если проём шире 2,0 м нужно перепроверить сечение перемычки по таблице или расчётом и выбрать перемычку подходящего сечения, в случае необходимости из клееной древесины.

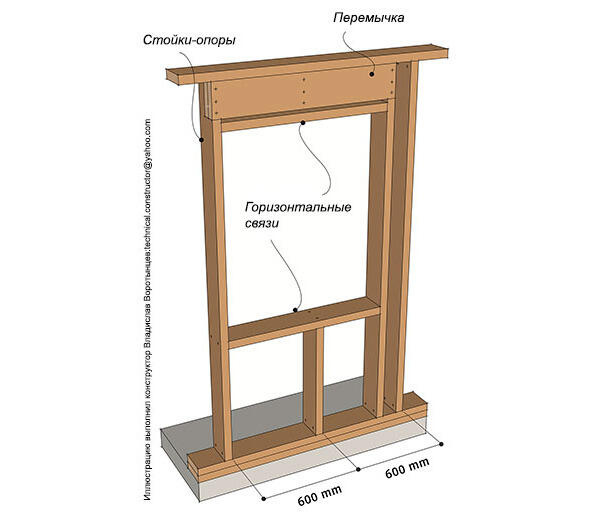

Рис. 9.22 Проём в несущей деревянной каркасной стене с нагрузкой от кровли. Проём типа B
Перемычки всегда должны устанавливаться под верхней обвязкой и для увеличения жесткости надежно крепиться к ней. Спаренные доски перемычек соединяются гвоздями. Получившуюся перемычку устанавливают заподлицо с наружной стороной деревянной каркасной стены. Нужно учитывать, что у перемычек есть допустимый расчётный прогиб, поэтому горизонтальные связи стандартных проёмов монтируют как минимум на 15 мм ниже перемычек. Если проём шире 2,0 м, зазор должен быть не менее l/200, где l ширина проёма (рис. 9.23).

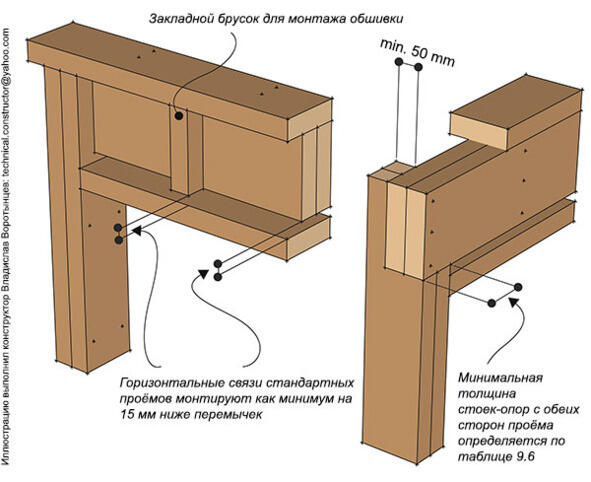

Рис. 9.23 Монтаж перемычки проёма типа B
Перемычки устанавливают в вырезы стоек. Спаренные стойки-опоры, изготавливаются из двух досок, надежно сшитых гвоздями по всей высоте (2 гвоздя с шагом 200 мм).
Проёмы типа C
Проёмы типа С несут нагрузку только с междуэтажного перекрытия, это происходит в тех случаях, когда над этим проёмом выше находится ещё один проём, типа B такой же ширины. Перемычка верхнего проема перераспределяет нагрузку с кровли на опоры, по обе стороны проёмов (рис. 9.22 и 9.23).
