Обрешётка каркасов скандинавских деревянных стен
Для обеспечения необходимой толщины теплоизоляции, на деревянные каркасы стен монтируют обрешетку. Обрешётка может располагаться как с внутренней, так и с наружной стороны деревянного каркаса. Обычно в качестве обрешетки деревянных каркасных стен используют бруски 48×48 мм, между ними хорошо помещается теплоизоляция толщиной 50 мм. Направление брусков может быть как горизонтальным, так и вертикальным всё зависит от того каким материалом будет производиться отделка. Горизонтальное расположение обрешётки выгодно тем, что в этом случае дополнительный слой теплоизоляции перекрывает мостики холода сквозные деревянные детали стенового каркаса. По горизонтально расположенной обрешётке можно монтировать вертикальные плиты обшивки, главное чтобы межосевое расстояние между брусками составляло 600 мм (рис. 9.17).Крепления наружной обрешетки деревянных каркасных стен должны выдерживать бо́льшие нагрузки по сравнению с креплениями внутренней обрешетки. Это объясняется тем, что наружная обрешётка подвергается воздействию ветровой нагрузки и тем, что наружная отделка тяжелее внутренней. Также не раз автору доводилось видеть, как плотники использовали наружную обрешётку в качестве импровизированной «лестницы».

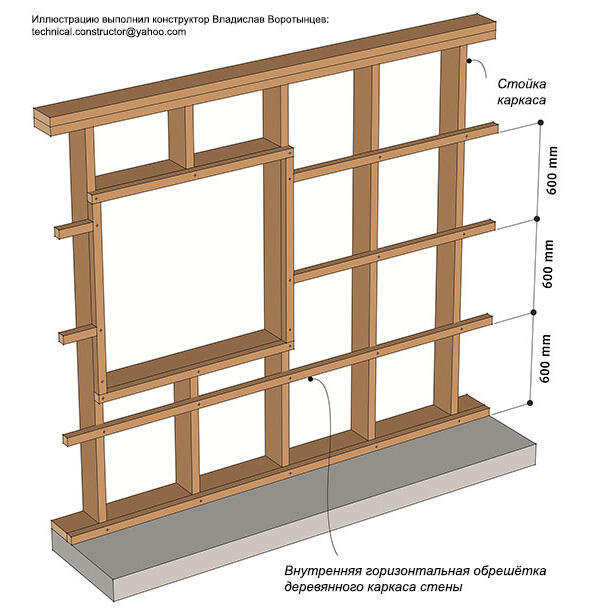

Рис. 9.17 Пример внутренней горизонтальной обрешётки скандинавской каркасной стены
При строительстве малоэтажных деревянных каркасных домов рекомендуется руководствоваться следующими правилами:
Горизонтальную наружную обрешётку в каждом месте пересечения со стойками, нужно крепить на 2 гальванизированных гвоздя 3,4×95 или 3,1×90 для барабанных гвоздезабивных пистолетов. Для горизонтальной внутренней обрешётки в данном случае нужно использовать на 1 гвоздь меньше.
Вертикальную наружную обрешётку прибивают гвоздями 3,4×95 с шагом 300400 мм (для вертикальной внутренней обрешётки шаг 600 мм) или же можно использовать гвозди 3,1×90 для барабанных гвоздезабивных пистолетов с шагом 200300 мм (для вертикальной внутренней обрешётки шаг остаётся равным 600 мм).
Усиление каркасов в местах сосредоточения нагрузок
В наружных и внутренних несущих стенах есть места сосредоточения нагрузок это, например, места по обе стороны проёмов, место опирания коньковой балки и др. В таких местах каркасу стены требуется усиление. При небольшой точечной нагрузке, в месте приложения силы, может хватить двойной стойки, но в некоторых случаях согласно расчётам используются стальные опоры. Сечение составных деревянных стоек и минимально необходимая площадь их опирания также выбирается расчётом. Толщина составной стойки должна быть не менее 90 мм. Спаренные доски составных стоек соединяются гвоздями по 2 шт. каждые 400 мм, щели между досками желательно промазать монтажным клеем.
Важно помнить, что в местах сосредоточения нагрузок нагрузки должны передаваться дальше, по направлению к фундаменту. Для этого необходимо чтобы несущие деревянные конструкции не прерывались, а передавали нагрузку дальше всей площадью опорного сечения. Иными словами, опора не может просто так монтироваться на черновой пол перекрытия, нагрузка должна передаваться на несущую конструкцию ниже. Для этого в перекрытие встраиваются распорки под всю площадь основания опоры, под ними этажом ниже монтируется ещё одна опора. Если опора попадает на балку перекрытия и опирается на неё лишь частично нужно увеличить площадь опирания с помощью накладок на балку. Накладки должны быть того же сечения, что и балка, под ними также в обязательном порядке этажом ниже должна монтироваться ещё одна опора (рис. 9.18).

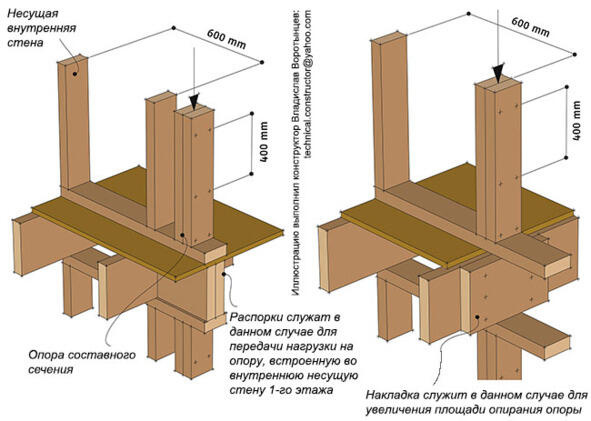

Рис. 9.18 Места сосредоточения нагрузок в несущих стенах составные опоры и распорки
Размеры дверных и оконных проёмов. Монтажные зазоры
Размеры дверных и оконных проёмов должны быть такими, чтобы между рамой окна или коробкой двери и деталями деревянной каркасной стены оставался монтажный зазор 15 мм. Такой большой монтажный зазор нужен для того, чтобы была возможность отрегулировать положение окон и дверей с помощью клиньев. Технологические зазоры заполняются монтажной пеной или уплотняются предназначенной для этого специальной рулонной минеральной ватой (рис. 9.19).
