Также в качестве постоянных диагональных связей жёсткости можно использовать перфорированные стальные ленты из Т-образного профиля, предназначенного для этих целей. В Норвегии в обычно используют ленты марки «Isola Stag». Они монтируются с наружной стороны стены парами, в противоположных направлениях.
Стальные перфорированные ленты должны:
устанавливаться ребром жёсткости в специальный вырез, которые подготавливается заранее в деревянном каркасе стены
располагаться под таким углом, чтобы связывать собой минимум 3 стойки с межосевым расстоянием 600 мм.
крепиться на 4 гвоздя 2,8×90 в каждой точке пересечения с деталями каркаса деревянной стены.
Согласно норвежским строительным правилам, в малоэтажных домах (до 2-х этажей) на каждые 2,4 м деревянной каркасной стены должна приходиться одна стальная перфорированная лента. Следовательно, в каркасе деревянной стены длиной 8 м нужно предусмотреть 4 постоянные диагональные связи из стальных перфорированных лент. Монтаж дополнительных стальных перфорированных лент делают параллельно, со смещением минимум 600 мм.
Постоянные диагональные связи жёсткости могут эффективно противостоять сдвигу стены двумя способами: работая на сжатие или на растяжение. Деревянная укосина может работать и на сжатие и на растяжение, а стальная перфорированная лента только на растяжение. Это означает, что в деревянном каркасе будет работать только одна пара лент в один момент времени, тогда как обе деревянные укосины работают одновременно: одна на сжатие, другая на растяжение. Запас прочности у деревянных укосин 23×148 мм больше чем у перфорированных стальных лент 2,0×25 мм.
Данные рекомендации касаются малоэтажных деревянных домов с количеством этажей не более двух и высотой потолков ~ 2,4 м. В иных случаях обращайтесь за расчётом элементов деревянного каркасного дома к компетентному специалисту.
Временные связи жёсткости и упоры
Временные связи и упоры необходимы для обеспечения жёсткости каркаса дома на этапе строительства. Наиболее критическим моментом считается ситуация когда смонтировано кровельное покрытие, а стены не обшиты, и двери с окнами не установлены.
Для временного закрепления стен используют диагональные укосы из доски сечением минимум 23×98 мм и стационарные упоры (рис. 9.30). Временные диагональные связи крепят двумя гвоздями 2,8×75 мм к верхней и нижней обвязке каркаса и по одному гвоздю 2,8×75 мм в каждой точке пересечения со стойками. В Норвегии используют специальные телескопические упоры, для закрепления стен в перпендикулярном направлении, их устанавливают через каждые 4 метра.

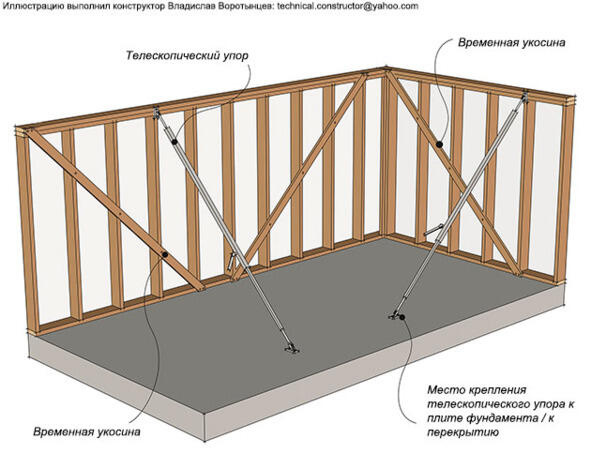

Рис. 9.30 Установка временных связей и упоров на период строительства
Анкеровка стен деревянного каркасного дома по скандинавской технологии
Анкеровка (с норв. forankring) это закрепление несущих ограждающих конструкций относительно друг друга и к фундаменту. Анкеровка стен деревянного каркасного дома необходима для того чтобы конструкция дома могла выстоять против сильных порывов ветра. Сто лет назад подобных проблем еще не существовало здания строились из тяжелого кирпича или камня, и массивность в сочетании с малой высотой делала их устойчивыми к порывам ветра. Но переход к новым материалам, каркасным конструкциям и большой высоте зданий и сооружений поставил перед конструкторами весьма острые «ветровые» проблемы.
Разберём типичную ситуацию с двускатной кровлей: в зависимости от угла наклона двускатной кровли наветренный скат испытывает значительный напор ветра, а подветренный отсос, возникающий в силу разрежения; поэтому подветренный скат кровли как бы стремится взлететь.
При более сложной форме кровли воздействие ветра распределяется иначе, но все же становится более или менее ясно, почему в сообщениях о бурях и ураганах говорится о снесенных крышах. В случае легких несущих конструкций и кровель крыша может оказаться в положении самолетного крыла благодаря ее форме возникает подъемная сила, превышающая ее собственный вес и прочность ее закрепления на конструкции.
Норвежские учёные из научно-исследовательского института SINTEF Byggforsk очень основательно подошли к данной проблеме. Задача стояла важная составить доступные для понимания руководства для строительства малоэтажного дома, при этом учесть всевозможные факторы, не заставляя частного застройщика погружаться в сложные расчёты. Однако прошу обратить внимание на то, что приведённые далее рекомендации действительны только для двухэтажных домов с высотой потолков ~ 2,4 м и шириной дома 9 м. В остальных случаях частному застройщику нужно обратиться за консультацией к компетентному специалисту.
