Обеспечение пространственной жёсткости каркаса мягкими древесноволокнистыми плитами
МДВП мягкие древесноволокнистые плиты ветрозащиты монтируются по стойкам каркаса, расположенным с межосевым расстоянием 600 мм должны крепиться к деревянным деталям каркаса по всем краям. МДВП, они же плиты Isoplaat (Изоплат), softboard (софтборд) могут поставляться как с прямыми краями, так и с фрезерованными для соединения по принципу гребень-паз. Если толщина стоек деревянной каркасной стены составляет 36 мм, норвежские строительные правила предписывают использование МДВП с соединением гребень-паз.
Мягкие древесноволокнистые плиты ветрозащиты крепятся к деревянным деталям каркасной стены толевыми гвоздями горячей оцинковки 2,8×45 мм с широкими шляпками или защищёнными от коррозии скобами 4050 мм с широкой «спинкой» и ножками минимум 28 мм. Крепление плит может происходить гвоздями с помощью молотка вручную, так и гвоздями и скрепами с помощью пневматических инструментов. При работе с пневмоинструментом давление воздуха устанавливается в 5 кПа/см², чтобы не повредить материал обшивки. Скрепы всегда ориентируют параллельно краям плит. Максимальные расстояния между гвоздями и скрепами указаны в таблице 9.8. Для обеспечения лучшей герметичности все стыки плит ветрозащиты прикрывают рейкой (нащельником).
Обеспечение пространственной жёсткости каркаса гипсокартоном для наружной обшивки
Плиты гипсокартона для наружной обшивки устанавливаются в вертикальном положении, шаг стоек при этом должен быть равным 600 мм. Чтобы плиты гипсокартона обеспечивали каркасу стены жёсткость необходимо чтобы все края плиты крепились к деревянным деталям каркаса. Если плиты гипсокартона стыкуются по ширине не по деревянному каркасу, а соединяются с помощью специальных профилей, то такая обшивка может выполнять функции только ветрозащиты. Влияние на жёсткость каркаса в этом случае согласно норвежским строительным правилам не учитывается. Все кромки гипсокартонных плит для наружной обшивки, непокрытые картоном, нужно скрывать с помощью специальных профилей или проклеивать полосками ветрозащитной мембраны.
Плиты гипсокартона для наружной обшивки должны крепиться к деревянным деталям каркасной стены толевыми гвоздями с широкими шляпками 2,5×35 мм (2,5×25 мм для плит толщиной 6,5 мм) или защищёнными от коррозии саморезами 2,5×25 (35) мм. Максимальные расстояния между гвоздями и шурупами для крепления гипсокартонных плит наружной обшивки указаны в таблице 9.8. При этом шурупы и гвозди должны располагаться на расстоянии не менее 10 мм до покрытого картоном края плиты и не менее 15 мм до подрезанного края. Для плит гипсокартона наружной обшивки толщиной 6,5 мм минимальные расстояния крепежа до края будут несколько больше. Очень важно, чтобы головки шурупов и гвоздей не проходили сквозь наружный слой картона. В противном случае образовавшееся отверстие нужно будет заклеить и закрутить ещё один шуруп на расстоянии 15 мм или забить на это месте гвоздь в зависимости от предусмотренных проектом креплений. Все крепёжные элементы для закрепления гипсокартонных плит наружной обшивки должны быть оцинкованными, желательно способом горячей оцинковки, так как плиты гипсокартона легко проводят к месту крепления избыточную влагу.
Обеспечение пространственной жесткости укосинами
В тех случаях, когда ветрозащита каркасных стен выполняется не плитами, а ветро-, влагозащитными мембранами, когда обшивка состоит из вагонки нужно в обязательном порядке предусмотреть в проекте использование постоянных диагональных связей жёсткости. В этом качестве можно использовать укосины из доски 23×148 мм.
Деревянные укосины (рис. 9.29) должны:
врезаться в стойки и обвязки деревянных каркасных стен с наружной стороны таким образом, чтобы не препятствовать креплению материалов обшивки к стойкам;
располагаться под таким углом, чтобы связывать собой минимум три стойки с межосевым расстоянием 600 мм;
крепиться к верхней и нижней обвязке деревянной каркасной стены на 3 гвоздя 2,8×90 и на 2 гвоздя 2,8×90 в каждой точке пересечения со стойками.

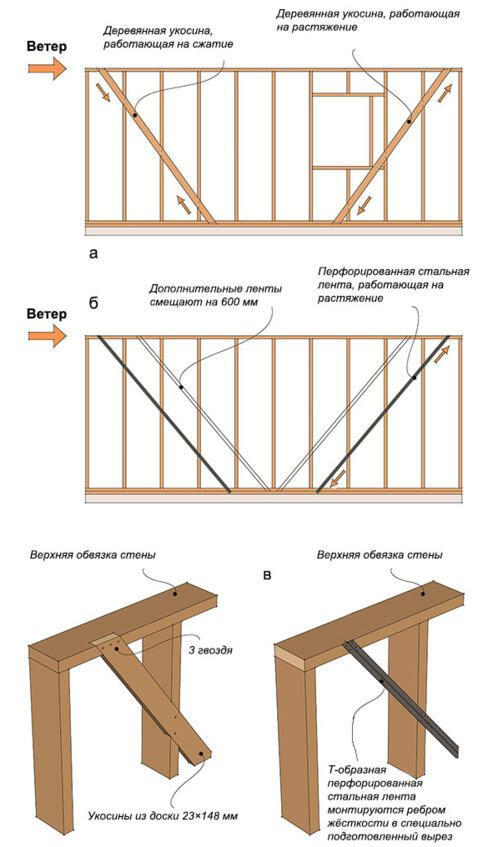

Рис. 9.29 Применение укосин и лент в скандинавских каркасных домах: а, б принцип работы деревянных укосин и стальных лент; в принцип монтажа укосин и лент
