Рис. 8а

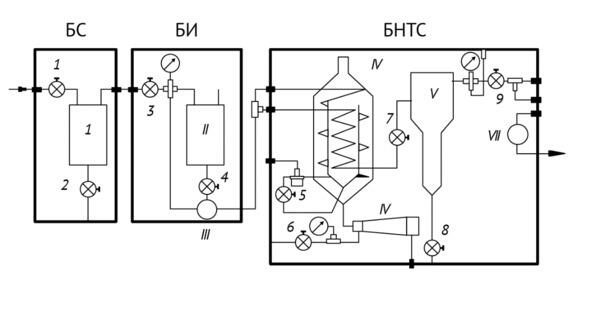

Рис. 8б. Структура блока сепарации (рис. 8а)
БС блок первичной сепарации, БИ блок ингибирования, БНТС блок низкотемпературной сепарации

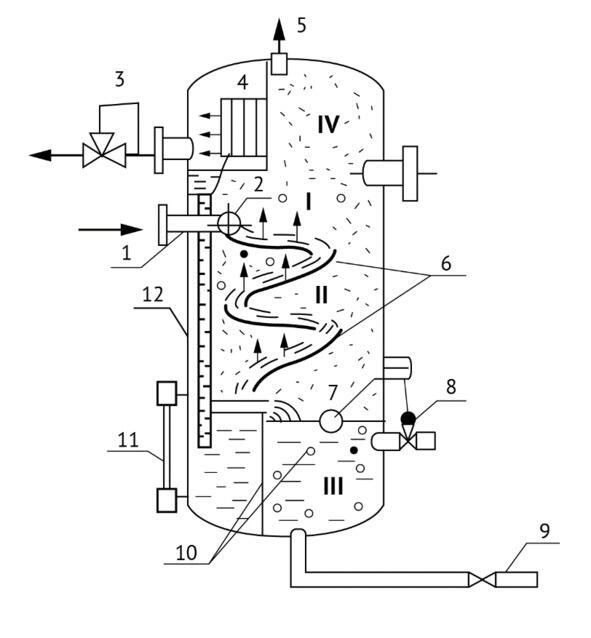

Рис. 8в. Устройство вертикального сепаратора
I основная сепарационная секция; II осадительная секция; III секция сбора нефти; IV секция каплеудаления; 1 патрубок ввода газожидкой смеси; 2 раздаточный коллектор со щелевым выходом; 3 регулятор давления «до себя» на линии отвода; 4 жалюзный каплеуловитель; 5 предохранительный клапан; 6 наклонные полки; 7 поплавок; 8 регулятор уровня и линии отвода нефти; 9 линия сбора шлама; 10 перегородки; 11 уровнемерное стекло; 12 дренажная труба.
Степень детализации, разделения системы на части определяется задачами, которые ставятся перед исследованием, важностью объекта в том или ином смысле и доступным для исследования временем. Иногда заказчик исследования указывает части, входы и выходы в подсистемы (см. приложение С) и их характеристики.
Чем более детальное разделение, тем тщательнее можно провести исследование, тем выше его трудоемкость и стоимость как во временном смысле, так и денежном выражении.
В некоторых случаях может быть полезно выразить функцию детали в терминах:
исходный материал взят из источника;
деятельность, которая выполняется на этом материале;
продукт, который доставляется в пункт назначения.
Таким образом, замысел проекта будет содержать следующие элементы: материалы, виды деятельности, источники и места назначения, которые можно рассматривать как элементы детали.
Элементы часто могут быть с пользой определены далее в терминах характеристик, которые могут быть количественными или качественными. Например, в химической системе элемент «материал» может быть дополнительно определен в терминах таких характеристик, как температура, давление и состав. Для вида деятельности «транспорт» могут иметь значение такие характеристики, как скорость движения или количество пассажиров. Для компьютерных систем предметом каждой части, скорее всего, будет информация, а не материал.
Команда HAZOP проверяет каждый элемент (и, при необходимости, характеристику) на предмет отклонения от проектного замысла, которое может привести к нежелательным последствиям. Выявление отклонений от замысла проекта достигается с помощью опроса с использованием заранее определенных «управляющих слов». Роль управляющего слова состоит в том, чтобы стимулировать образное мышление, сосредоточить внимание на изучении, выявить идеи и стимулировать дискуссии, тем самым максимально увеличивая шансы на полноту рассмотрения.
Основные руководящие слова и их значения приведены в таблице 1.

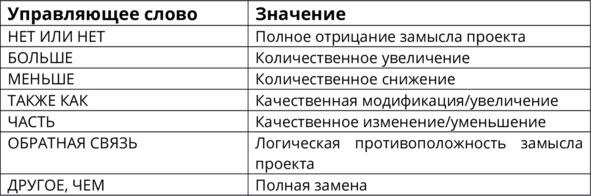

Таблица 1. Основные руководящие слова и их общие значения
Дополнительные руководящие слова, относящиеся ко времени, порядку или последовательности часов, приведены в таблице 2.
