Рисунок 5  Добавление названия для образа и выбор устройстсва, которое будет эмулироваться

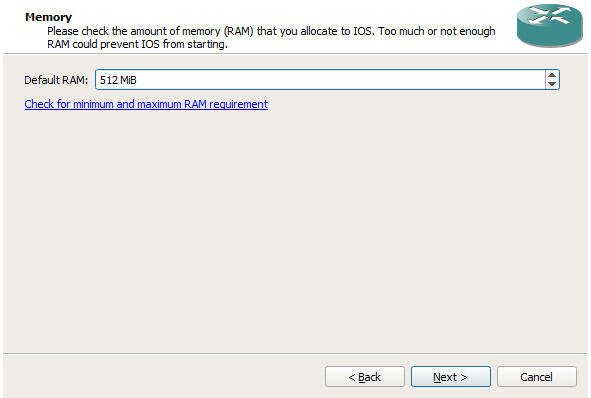

Рисунок 6  Выделение оперативной памяти

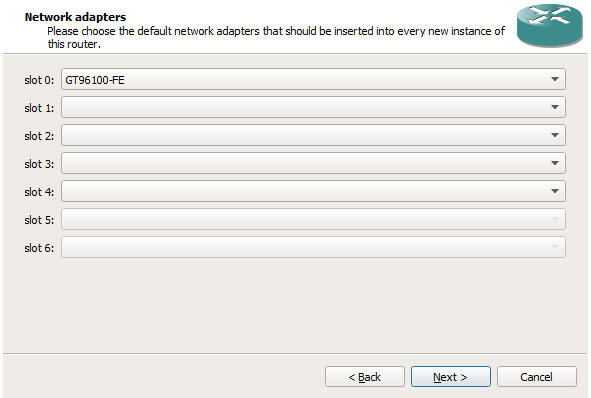

Рисунок 7  Добавление сетевого адаптера

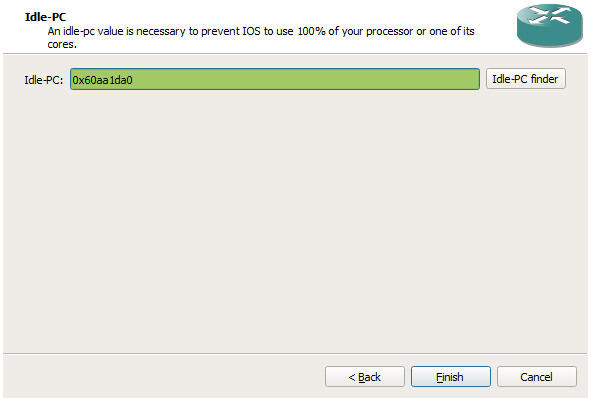

Рисунок 8  Добавление значения Idle-PC

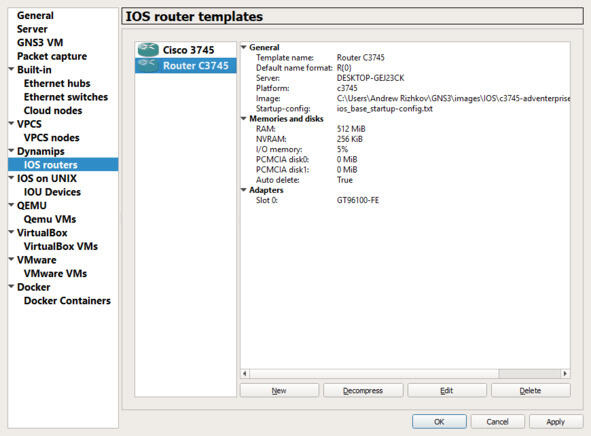

Рисунок 9  После всех настроек устройство будет добавлено в список

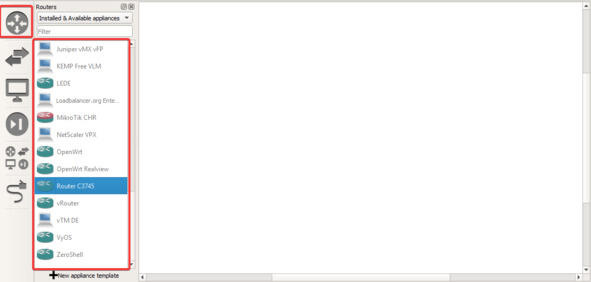

Добавим новый маршрутизатор в нашу сеть. Для этого с левой стороны нажимаем на иконку маршрутизатора, находим наше устройство и перетаскиваем его в рабочую область по середине (рисунок 10).


Рисунок 10  Добавление устройства на рабочую область


После добавление устройства запускаем его нажатием кнопки Play в панели инструментов (рисунок 11) и подключаемся через консольный порт к добавленному устройству, нажав ПКМ по нашему маршрутизатору (рисунок 12).

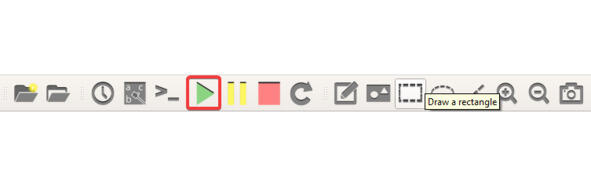

Рисунок 11  Play

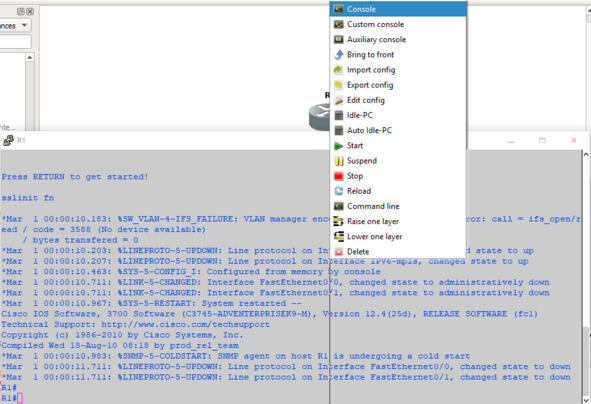

Рисунок 12  Открытие консоли


Однако нагрузка на процессор компьютера станет огромной (рисунок 13). Для того, чтобы уменьшить нагрузки на хост, требуется применить значение Idle-PC, которое позволяет уменьшить загруженность нашего компьютера. Для этого ПКМ нажимаем по маршрутизатору и выбираем Idle-PC. Программа рассчитает необходимы нам данные и из появившегося окна выбираем нужные нам значения (рисунок 14). Несмотря на то, что программа заявляет, что значения, обозначенные звездочкой (*) является самыми оптимальными, на практике все иначе. Часто значения приходится перебирать, сравнивая нагрузку на процессор при каждом установленном значении Idle-PC и выбирать таким образом подходящую для нас опцию (рисунок 15). На рисунке 16 показана нагрузка на компьютер после применения данной настройки. Обратите внимание, что данную процедуру необходимо применять для каждого добавляемого устройства!

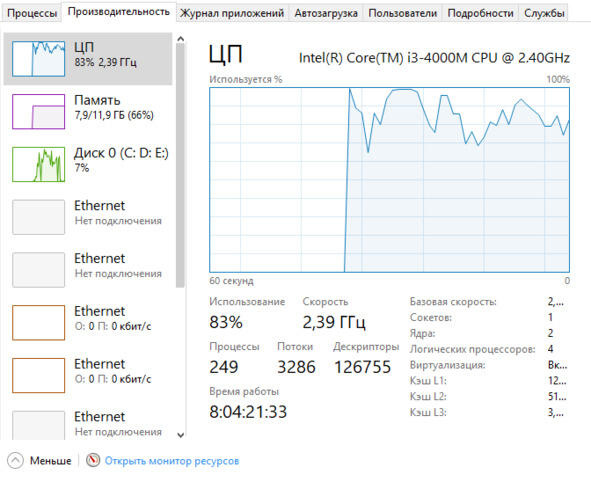

Рисунок 13  Нагрузка на процессор хоста до применения настроек Idle-PC

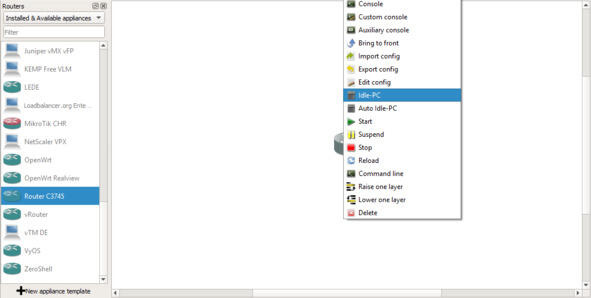

Рисунок 14  Idle-PC

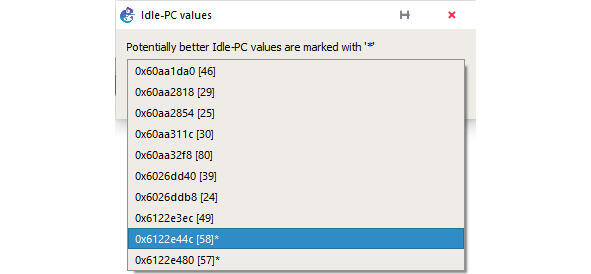

Рисунок 15  Выбор предложенных значений

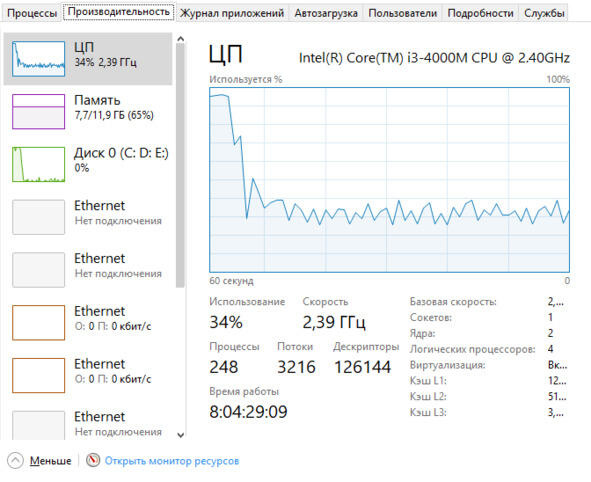

Рисунок 16  Нагрузка на процессор хоста после применения настроек Idle-PC

3.2 Создание простой сети

Создадим и настроим простую сеть. Для этого добавим несколько маршрутизаторов (рисунок 17) и соединим их (рисунки 18  20).

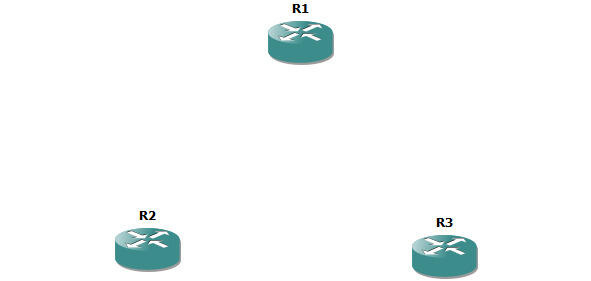

Рисунок 17  Добавление маршрутизаторов

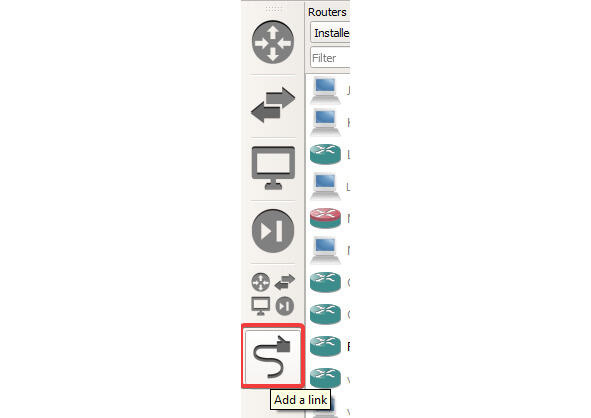

Рисунок 18  Add a Link

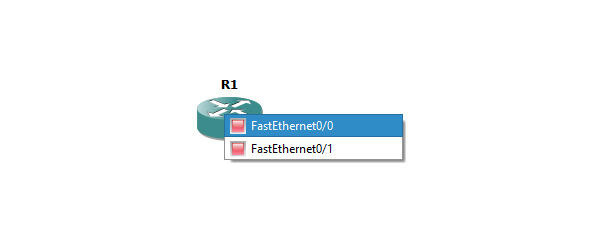

Рисунок 19  Выбор интерфейса для подключения кабеля

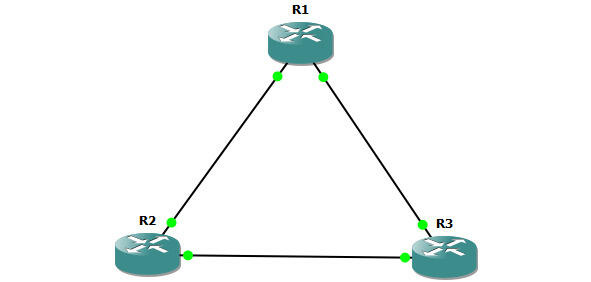

Рисунок 20  Пример подключения маршрутизаторов


Изменим названия маршрутизаторов, поменяем иконку для «главного» маршрутизатора в сети, добавим номера сетей, включим обозначение интерфейсов и рамку (рисунки 21  25).

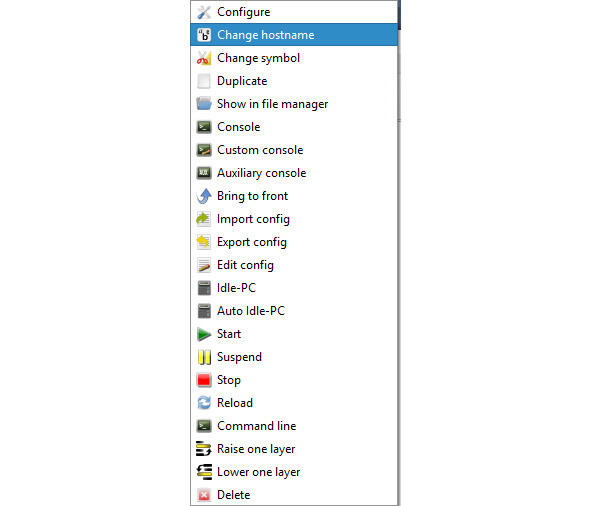

Рисунок 21  Нажимаем ПКМ по иконке устройства. Изменить название можно с помощью Change hostname, изменить иконку  Change symbol

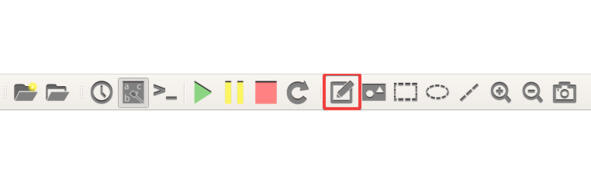

Рисунок 22  Кнопка добавления текста

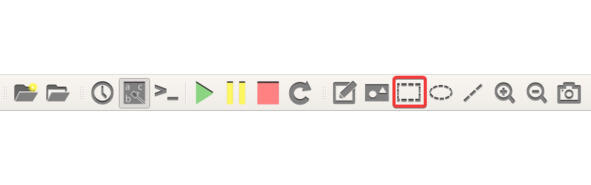

Рисунок 23  Кнопка добавления рамки

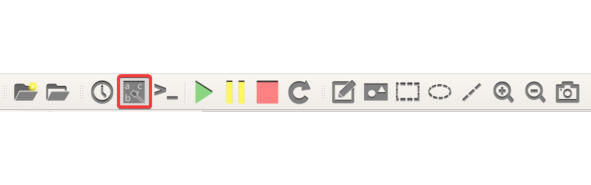

Рисунок 24  Кнопка включения-выключения обозначения интерфейсов

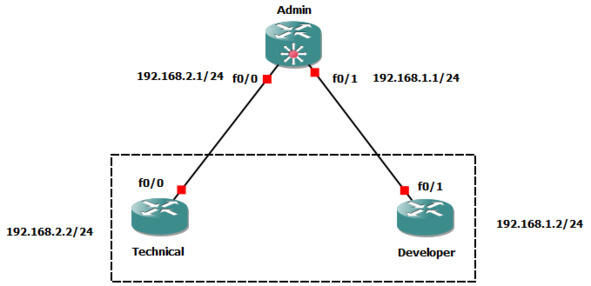

Рисунок 25  Пример оформления топологии


Проведем настройку маршрутизатора, подключившись по консольному порту (рисунок 26). Интерфейсу назначим IP-адрес с указанием маски подсети и включим интерфейс командой no shutdown.

R1#config t

R1 (config) #int fa0/0

R1 (config-if) #ip address 192.168.2.1 255.255.255.0

R1 (config-if) #no shutdown

R1 (config-if) #interface fa0/1

R1 (config-if) #ip address 192.168.1.1 255.255.255.0

R1 (config-if) #no shutdown

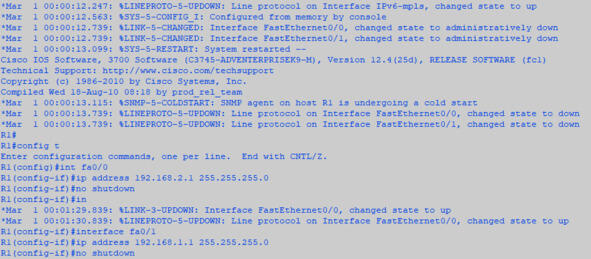

Рисунок 26  Настройка интерфейсов маршрутизатора. Скриншот сделан в PuTTY, подключенный к виртуальной машине, работающей в GNS3


Те же самые настройки сделаем и для остальных маршрутизаторов в нашей сети. Вдобавок назначим имя устройству и совершим проверку соединения с маршрутизатором Admin путем использования команды ping. Приведем пример настройки маршрутизатора Technical (рисунок 27):
