Router# configure terminal
Router (config) # enable secret class
Тоже самое можно сделать и для консольной линии, к которой подключение происходит с помощью консольного кабеля. Поставим пароль cisco и включим доступ к пользовательскому режиму:
Router# configure terminal
Router (config) # line console 0
Router (config-line) # password cisco
Router (config-line) # login
Виртуальные линии используются для подключения к устройству с помощью таких программ, как PuTTY или Tera Term. Сделаем настройку для всех шестнадцати виртуальных линий прописав диапазон от 0 до 15 и поставим пароль для доступа к пользовательскому режиму:
Router# configure terminal
Router (config) # line vty 0 15
Router (config-line) # password cisco
Router (config-line) # login
При открытии файла конфигурации на устройстве все пароли, которые настроены, будут показаны открыто как есть. Команда service password-encryption дает программному обеспечению IOS указание зашифровать пароли, секреты CHAP и другие, аналогичные данные, которые хранятся в файле конфигурации.
Router# configure terminal
Router (config) # service password-encryption
В набор команд Cisco IOS входит команда, позволяющая настроить сообщение, которое будут видеть все, кто входит в систему. Это сообщение называется сообщением дня или баннером MOTD (Message of the Day). Установить текст баннера можно при помощи команды banner motd
Router# configure terminal
Router (config) # banner motd #Ваше сообщение для#1
Все настройки, которые были произведены на устройстве, будут сохранены в оперативной памяти (ОЗУ). Чтобы посмотреть файл конфигурации, требуется ввести команду show running-config. Обратите внимание, что после выключения устройства настройки не будут сохранены.
Router# show running-config
Сохранение текущего файла конфигурации возможно с помощью команды copy running-config startup-config. Это позволит перезаписать конфигурацию, которая будет загружаться при включении устройства. Данный файл будет храниться в энергонезависимой памяти (NVRAM).
Router# copy running-config startup-config
Просмотр сохраненной конфигурации осуществляется с помощью команды show startup-config
Router# show startup-config
Для очистки загрузочной информации используется команда erase startup-config. Для перезагрузки устройства используется команда reload
Router# erase startup-config
Router# reload
Пример базовой настройке приведен на рисунке 1

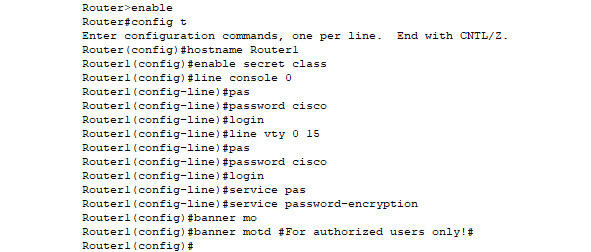

Рисунок 1 Пример базовых настроек в Cisco IOS. Скриншот сделан в Cisco Packet Tracer
3 GNS3
3.1 Базовая настройка
После скачивания с сайта запускаем файл с расширением. exe, имеющий имя «GNS32.1.11-all-in-one» и следуем по всем шагам установки, оставляя параметры по умолчанию. Во время установки будут загружены необходимые драйвера для работы с сетевыми пакетами и дополнительные программы. В их состав входит WireShark. Предупреждаем, что полная установка настройка GNS3 занимает достаточно продолжительное время, по сравнению с Cisco Packet Tracer. По этой причине функционал последней мы подробно рассматривать не будем. Отдельные элементы программы Cisco Packet Tracer будут рассмотрены в пятой главе «Cisco IOS».
Итак, после окончания процесса установки запускаем GNS3. Для удобства можете выбрать стандартные директории для образов операционных систем и проектов, там они будут храниться.
Приступим к настройке. Перейдем в окно настроек Edit Preferences (рисунок 2 4) и загрузим образы операционных систем для маршрутизаторов.

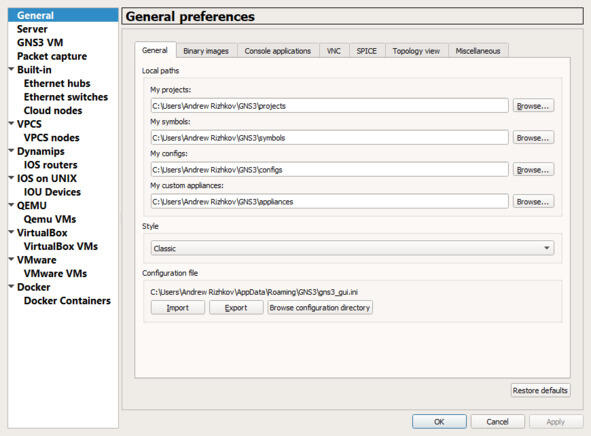

Рисунок 2 Выбор стандартных директорий

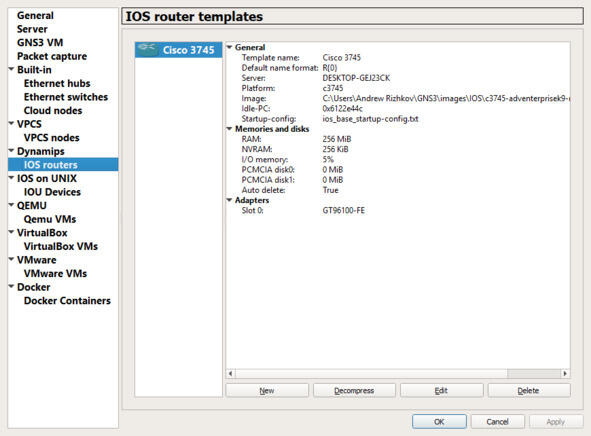

Рисунок 3 Список установленных Cisco ISO. Для добавления нового образа требуется нажать на кнопку New

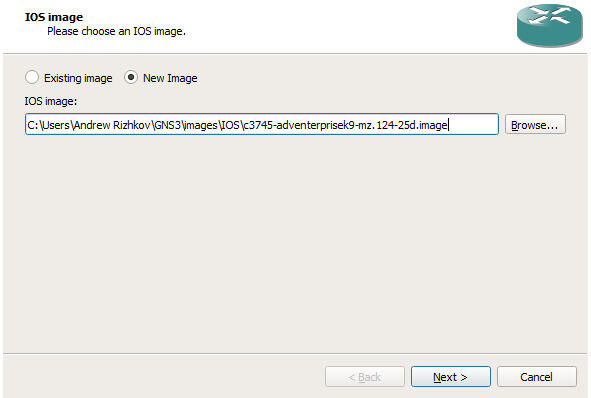

Рисунок 4 Добавление новых образов
Далее пишем название маршрутизатора и платформы (рисунок 5), выставляем оперативную память (рисунок 6), которая выделяется для него. Можно оставить значение по умолчанию, а можно добавить дополнительную память при условии, что хост достаточно мощный. Следующим шагом (рисунок 7) выставляем нужные сетевые адаптеры. Данные значение оставляем по умолчанию. Idle-PC (рисунок 8) оставим как есть. Позже поговорим о ней поподробнее. При завершении настроек мы увидим новое устройство в списке (рисунок 9).
