По возможности всегда обеспечивайте избыточность рабочих точек, как правило порядка 30 процентов и более. Гораздо проще и дешевле обеспечить их прокладку сейчас, чем после введения здания в эксплуатацию. В таблице представлены основные типы кабеля «витая пара».
Кроме этого кабель «витая пара» различается по категориям в соответствии с характеристиками.

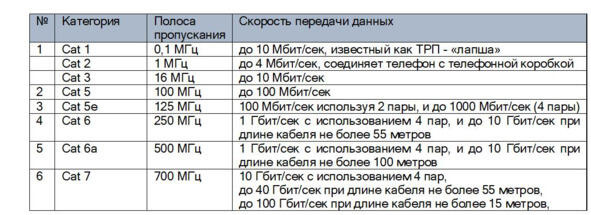

Таблица основных категорий кабеля.
Маркировка для одинаковой категории кабеля указывает на тип проводника, тип кабеля и экранирование. Общая маркировка кабеля (по стандарту ISO/ IEC 11801) представляет из себя вид «XX/YZZ» где XX обозначают общий экран кабеля, Y экран каждой пары, а ZZ тип скрутки проводов. Основные сокращения: TP (Twisted Pair) тип скрутки витая пара, U (Unshielded) защитный экран отсутствует, F (Foiled) в качестве экрана используется фольга и S (Shielded) в качестве экрана используется проволочная оплетка.
Кроме этого используются сокращения по оболочке кабеля, которая зависит от условий прокладки и эксплуатации кабеля. Чаще можно встретить следующие виды оболочки: PVC ПВХ-пластиката для внутреннего применения, PP полипропилен для внешней прокладки в основном для высоких температур до +140°С, PE полиэтилен для внешней прокладки, FR огнестойкий может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин. Так же возможно использование сокращений LS Smoke пониженное дымовыделение при горении, ZH Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы, В Бронь чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля c тросом. Трос нужен для натяжения кабеля между строениями.
Как пример, маркировка U/UTP 4 cat5e solid 24AWG LSZH переводится так: не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid жила однопроволочная, 24 AWG диаметр 0,51 мм, LSZH без галогенный кабель с низким дымовыделением. В качестве разъемов используются:
RJ-9 (4P4C) подключение телефонной трубки к телефону, (4 Position, 4 Contact)
RJ-11 (6P2C) двух-контактный телефонный разъем,
RJ-12 (6P6C) шести-контактный телефонный разъем,
RJ-14 (6P4C) четырех-контактный телефонный разъем,
RJ-45 (8P8C) восьми-контактный компьютерный разъем, наиболее распространённый.
Таблица AWG Проводимость тока и сечение проводника витой пары
Наиболее часто используемый кабель на данный момент Cat6, который заменил Cat5e, в виду относительно низкой стоимость. Помимо кабеля «витая пара» в ряде случаев может использоваться коаксиальный кабель или беспроводные соединения. В качестве рекомендаций по прокладке СКС можно выделить следующие:
Прокладывать кабель по специальным каналам и шахтам;
Ограниченный доступ к кабельным каналам;
Обеспечить возможность для доступа и обслуживание кабеля;
Прокладывать внешние силовые и «слаботочные» кабели в разных направляющих (трубах).
Наличия двух шахт или каналов (основного и резервного) для подвода кабелей.
Наличие схем прокладки кабелей.
Использование оптического «одно модового» кабеля SM между зданиями при расстояниях до 2 км.
Использование оптического «мульти-модового» кабеля ОМ3 с разъемами «LC» между зданиями и внутри дата центра при расстояниях до 550 м.
Допускается:
Допускается прокладка оптического и телефонного кабеля совместно с низковольтным электрическим кабелем (220В).
Запрещается:
Прохождение электрических и «слаботочных» кабелей рядом с водяными трубами, трубами отопления или канализацией.
Использовать кабельные каналы не по назначению.
СКС внешняя
Внешняя СКС предназначена для подвода слаботочного кабеля от городской АТС или провайдера к объекту. К ним можно отнести кабели и технологии получения доступа в интернет, городская телефония, корпоративная связь между филиалами. В ряде случаев к внешней можно отнести коммуникацию между удаленными офисами или зданиями на территории объекта. Рекомендуется:
Ограниченный доступ к кабельным каналам.
Обеспечить возможность для доступа и обслуживание кабеля.
Прокладывать кабель от городской АТС до помещения серверной комнаты или дата центра.
Использовать оптический кабель «внешней» прокладки, «одно модовый», минимум четыре жилы.
