Возможность удобной доставки габаритных (2000 х 1000 х 1000 мм) и тяжелых грузов (до 100 кг.)
Наличия двух шахт или каналов для подвода кабелей.
Допускается:
Использование серверной комнаты в качестве коммуникационной комнаты для небольшого объекта.
Не использовать фальшпол для малых и не нагруженных коммутационных комнат.
Использование настенных коммуникационных шкафов (форм фактор 912U настенный 600 х 900 х 600 мм) вместо коммутационной комнаты для малых объектов.
Не рекомендуется:
Располагать серверную комнату таким образом, что стенки серверной являются внешними стенами здания.
Наличие окон в коммутационной комнате.
Запрещается:
Прохождение по помещению коммутационной комнаты водяных труб, труб отопления или канализации.
Прохождения рядом или на верхних этажах от коммутационной комнаты водяных труб, труб отопления или канализации;
Использовать коммутационную комнату не по назначению;
Физические требования к офисным помещениям не определены.

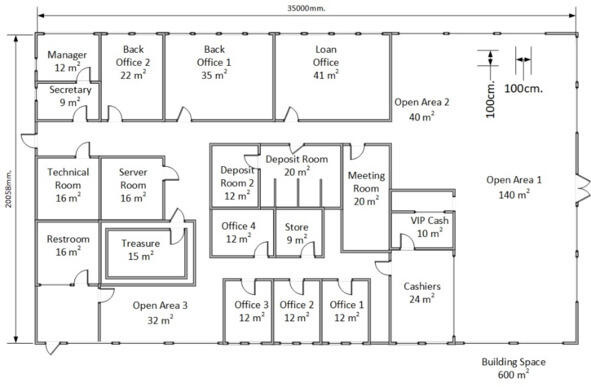

В качестве примера можно рассмотреть план небольшого объекта, филиала банка. На начальном этапе в наличие может быть только общий план помещений.
На плане необходимо определить расположения серверной комнаты, отдельно стоящих коммуникационных шкафов и комнат, если есть необходимость. Кроме этого определить место для технического помещения. На данном этапе можно провести предварительное планирование количества и расположение рабочих точек, направление и расположение кабельных каналов и т п. Так при планировании максимального количества рабочих точек на общем плане берем одну полную рабочую точку на 24м2. Данные цифры берутся из стандартов охраны труда для рабочего места.

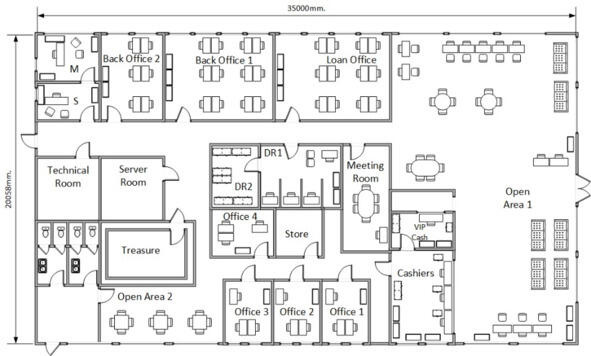

При проектировании объекта, на определённом этапе необходимо наличие дизайнерского плана, который включает в себя размещение мебели, рабочих мест сотрудников и т п. Как пример, на диаграмме показан дизайнерский план филиала банка. На основе данного плана можно уточнить количество рабочих точек и их расположение, направления прокладки кабельных каналов, расположения камер наблюдения и т п.
F02: Структурированная Кабельная Система (СКС)
Назначение
Структурированная Кабельная Система (СКС) представляет из себя пассивные элементы Локальной Вычислительной Сети (ЛВС) организации. При проектировании СКС необходимо руководствоваться, но не ограничиваться требованиями стандартов:
TIA-EIA-569-A, EIA/TIA-568С и TIA-942;
CENELEC EN 50173-х;
ISO/IEC IS 118012002;
Общие требования
В качестве элементов СКС можно выделить следующие:
Коммуникационные шкафы;
Патч-панели панели для терминирование кабеля в шкафах;
Кабель слаботочных систем;
Кабельные органайзеры;
Полки для размещения не «стандартного» оборудования;
Кабелеводы, короба для прокладки кабеля;
Модули и розетки рабочих точек;
Пач-корды для подключения рабочих точек и розеток, и активного оборудования, и патч-панелей;
Условно СКС можно разделить на две составляющие
вертикальная обеспечивает коммуникацию между этажами, отдельными объектами, центрами распределения и коммутации
горизонтальная обеспечивает коммуникацию рабочих точек.
Горизонтальная составляющая СКС включает в себя:
Центры распределения узлы агрегирования кабеля от рабочих точек.
Рабочие точки места подключения конечного оборудования.
Как правило в качестве основной среды передачи данных для вертикальной составляющей используется оптический кабель, а для горизонтальной составляющей «витая пара».

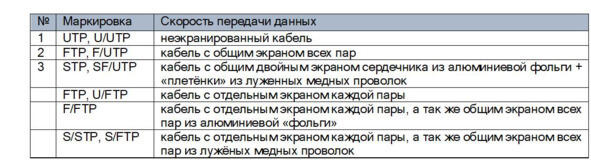

Кабель «витая пара» представляет из себя проводники скрученные попарно и между собой и различается по категориям, определяющим в основном полосу пропускания сигнала и как следствие скорость передачи данных. На данный момент является основным средством (средой) для построения СКС организации.
Рабочие точки могут представлять из себя набор розеток для подключения конечного оборудования. Например, одна рабочая точка может включать в себя одну розетку ИБП и одну розетку RJ-45.
