7.06. Входные погрешности усилителя

Отклонения входных характеристик ОУ от идеальных, обсуждавшиеся в гл. 4 (конечность значений входного сопротивления и входного тока, сдвиг напряжения, подавление синфазного сигнала и отклонений питания, дрейф этих величин с температурой и временем), создают, как правило, серьезные трудности при проектировании прецизионных схем и заставляют делать дополнительную работу при составлении конфигурации схемы, подборе элементов и выборе конкретного ОУ. Лучше всего это пояснить на примерах, что мы вскоре и сделаем. Заметим еще, что эти погрешности или им аналогичные существуют и у схем усилителей на дискретных компонентах.

Входное сопротивление. Давайте обсудим бегло только что перечисленные источники погрешностей. Входное сопротивление образует делитель напряжения с сопротивлением источника, от которого сигнал поступает на усилитель, поэтому коэффициент усиления по отношению к расчетному снижается. Чаще всего это не проблема, так как входное сопротивление значительно увеличивается за счет обратной связи. Например, операционный усилитель ОР-77Е с входным каскадом на биполярных, а не на полевых транзисторах имеет типовое значение "полного дифференциального входного сопротивления" 45 МОм. В схеме с достаточным петлевым усилением обратная связь поднимает входное сопротивление до значения "полного синфазного входного сопротивления" 200 000 МОм. Даже если этого мало, то можно воспользоваться ОУ с входным ПТ-каскадом, у которого Rвх достигает астрономических величин.

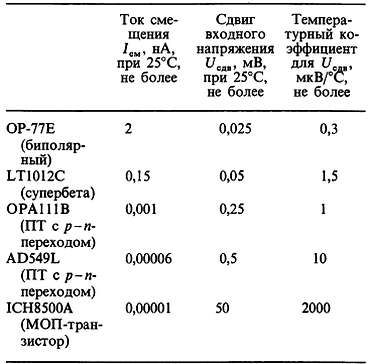

Входной ток смещения. Это более серьезная вещь. Здесь речь пойдет о наноамперных токах, что может вызвать микровольтные ошибки даже при малых полных сопротивлениях источника порядка 1 кОм. Снова на выручку приходят ПТ, но приходится мириться с большим возрастанием сдвига по напряжению как платой за улучшение ситуации с током. Биполярные ОУ со сверхвысоким β, такие как LT1012, 312 и LM11, также могут иметь исключительно малый входной ток. Для примера сравним прецизионный биполярный операционный усилитель ОР-77 с LT1012 (биполярный, оптимизированный для получения малого тока смещения), ОРА111 (на ПТ, прецизионный, с малым смещением), AD549 (ПТ со сверхмалым смещением) и ICH8500 (ОУ на МОП-транзисторах с исключительно малым смещением); это наилучшие типы на момент написания данной книги, и мы выбрали самые лучшие модификации каждого типа:

По сравнению с прецизионным ОР-77 у хорошо спроектированных ПТ-усилителей ток смещения крайне мал, но намного больше сдвиг напряжения. Так как сдвиг напряжения всегда можно настроить на нуль, гораздо большее значение имеет его температурный дрейф. В этом смысле ПТ-усилители имеют параметры в 3 или 6000 раз хуже. В операционных усилителях с наименьшими значениями входного тока в качестве входного каскада используются МОП-транзисторы. Они становятся популярными из-за доступности недорогих устройств, таких как 3440, 3160, серий TLC270 и ICL7610, а также устройств со сверхмалым током смещения, подобных названному ранее 8500А. Однако МОП-транзисторы в отличие от ПТ с p-n-переходом и биполярных транзисторов имеют очень большой дрейф сдвига напряжения со временем - эффект, который мы кратко обсудим. Поэтому выигрыш в погрешностях по току может быть потерян вследствие возрастания погрешностей по напряжению. В любой схеме, где ток смещения может дать значительный вклад в ошибку, имеет смысл убедиться в том, что в цепях обоих входов ОУ сопротивление источника одно и то же, как указывалось в разд. 4.12; после этого нас будет интересовать только такой параметр ОУ, как ток сдвига. Одно замечание по поводу компенсации тока смещения. В ряде прецизионных ОУ применяется схема "компенсации смещения", которая уменьшает входной ток почти до нуля, а тем самым делает меньше и соответствующую погрешность; чтобы посмотреть, как это делается, вернитесь к дополнительному упражнению 8 в конце гл. 2. Имея дело с такого типа ОУ, вы практически ничего не выиграете, согласуя сопротивления на обоих входах, поскольку остаточный ток смещения и ток сдвига у ОУ с компенсацией смещения сравнимы по величине.

Помимо сказанного, есть еще одно обстоятельство, которое надо помнить, применяя ОУ с ПТ-входом. Дело в том, что входной ток "смещения" есть на самом деле ток утечки затвора и что он резко растет при повышении температуры (грубо говоря, удваивается при повышении температуры на каждые 10 °C; см. рис. 3.30). А так как ОУ с ПТ-входом часто разогреваются (ИМС 356 рассеивает в покое 150 мВт), то истинный входной ток может быть значительно выше указанного в таблице при 25 °C. Для сравнения укажем, что входной ток ОУ с биполярным входным каскадом на самом деле есть ток базы, и с ростом температуры он падает (рис. 7.2).

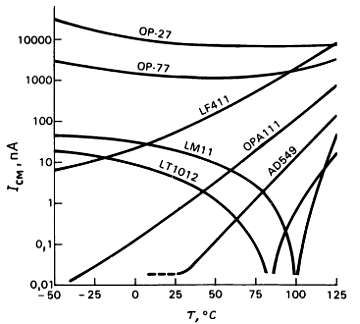

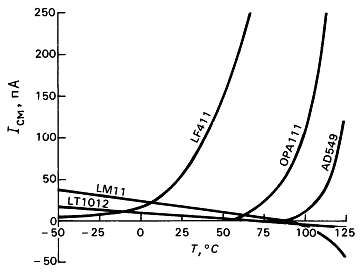

Рис. 7.2.Температурная зависимость входного тока биполярного ОУ. а - логарифмическая шкала; б - линейная шкала.

Поэтому ОУ с ПТ-входом с его впечатляющими на бумаге данными по входному току может не дать большого улучшения по сравнению с хорошим биполярным устройством со сверхвысоким значением β. Пример: ОРА111 с входным током 1 пА при 25 °C будет иметь входной ток 10 пА при температуре кристалла 65 °C, а это больше, чем у LT1012 со сверхвысоким β при той же температуре. Популярная серия ОУ с ПТ-входом 355 имеет входной ток, который сравним с входным током LT1012 или LM11 при 25 °C, но во много раз больше при повышенной температуре. И наконец, при сравнении ОУ по входным токам остерегайтесь некоторых типов ПТ ОУ, у которых Iсм зависит от входного напряжения. В спецификациях обычно указывается только значение Iсм при 0 В (середина напряжения питания), однако в хороших паспортах на ОУ приводятся также графики (см. типичную зависимость Iсм от Uвх на рис. 7.3). Обратите внимание на отличные характеристики ОРА111, являющиеся следствием каскодной схемы входного каскада.

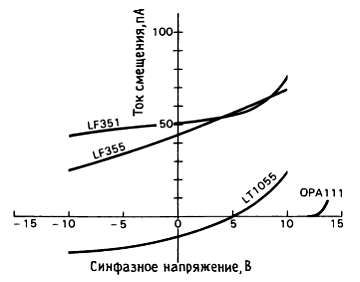

Рис. 7.3.Зависимость входного тока ПТ ОУ от синфазного входного напряжения.

Сдвиг напряжения. Сдвиг напряжения на входе усилителя - очевидный источник погрешности. У различных ОУ этот параметр сильно варьирует - от десятков микровольт у "прецизионных" ОУ до величин в 2–5 мВ у обычных бескорпусных ОУ, таких как LF411. К настоящему времени чемпионом по минимуму сдвига среди ОУ без стабилизации прерыванием является МАХ400М (Uсдв не превышает 10 мкВ). Мы ожидаем дальнейших достижений в этой области. Хотя большинство хороших одинарных ОУ (но не сдвоенные и не счетверенные) имеют выводы для регулировки сдвига, все же по ряду причин имеет смысл выбирать усилитель с малым начальным напряжением сдвига Uсдв. макс. Во-первых, у таким образом спроектированных ОУ наблюдается соответственно малый дрейф напряжения сдвига с температурой и временем. Во-вторых, достаточно точный ОУ не требует внешних элементов подстройки (подстроечный потенциометр занимает место, требует начальной подстройки, а со временем настройка может изменится). В-третьих, дрейф напряжения сдвига и подавление синфазных напряжений ухудшаются из-за разбаланса, вносимого потенциометром, регулирующим сдвиг. На рис. 7.4 показано, как регулировка сдвига увеличивает температурный дрейф.

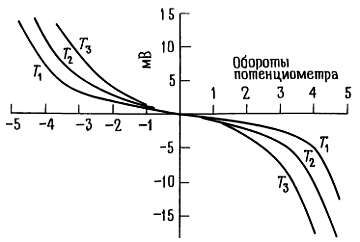

Рис. 7.4.Типичная зависимость сдвига ОУ от числа оборотов регулирующего сдвиг многооборотного потенциометра для нескольких значений температуры.

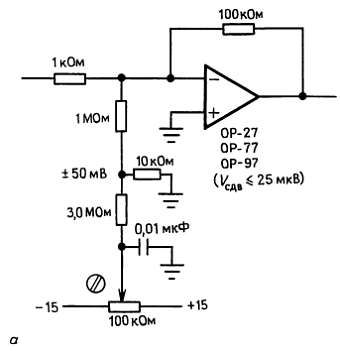

Из рисунка видно, как зависит регулировка сдвига от оборотов потенциометра, с наилучшим разрешением в районе центра, особенно для больших значений сопротивления подстроечного потенциометра. Наконец, вы, как правило, обнаружите, что рекомендуемая внешняя цепь обеспечивает слишком большой диапазон настройки, а в результате почти невозможно уменьшить Uсдв до величины в несколько микровольт; но даже если это удастся сделать, настройка будет столь критичной, что вряд ли она останется надолго неизменной. И еще одно, о чем следует подумать, это то, что изготовителем прецизионного ОУ уже настроен нуль сдвига путем "лазерной подгонки" на стенде перед отправкой в продажу. Возможно, вам самим сделать это лучше не удастся. Наш совет: а) для прецизионных схем применяйте прецизионные ОУ и б) если вам требуется дополнительная подстройка сдвига, используйте схему тонкой подстройки, например одну из тех, что показана на рис. 7.5, где полный диапазон подстройки составляет ± 50 мкВ.
