Осталось научиться вычислять значения сопротивления для всего диапазона выпускаемых промышленностью резисторов - для обычных металлодиэлектрических это значения от 1 Ом до 10 МОм. Как вы уже догадались, в каждой декаде номиналы получаются из табличного ряда значений путем умножения на соответствующую степень десяти. При этом для краткости часто используют условные обозначения для каждого диапазона: R (или Е) - обозначает омы, к - килоомы, М - мегомы. Эти буквы могут использоваться вместо десятичной точки: так, запись 1к2 есть то же самое, что и 1,2 кОм, a 3R3 (или 3Е3) - то же самое, что 3,3 Ом. При обозначении на схемах целые омы в большинстве случаев вообще опускают - именно так мы будем поступать в этой книге, так что имейте в виду: запись "360" на схеме означает просто 360 Ом.
Хотя я не рекомендую иметь дело в домашних условиях с компонентами поверхностного монтажа (как их еще называют, чип-компонентами или SMD-компонентами), но рано или поздно они вам, безусловно, могут встретиться. Для SMD-резисторов принята другая система маркировки. Самые мелкие SMD-резисторы (допустимой мощностью 0,063 Вт) не маркируются вообще. Наиболее часто встречающиеся SMD-резисторы с допуском 2, 5 и 10 % всех типоразмеров маркируются тремя цифрами. Первые две цифры обозначают мантиссу, а последняя цифра - показатель степени по основанию 10 для определения номинала в омах. Для обозначения десятичной точки к значащим цифрам может добавляться буква R. Например, маркировка 242 означает, что чип-резистор имеет номинал 24х10Ом = 2,4 кОм.
Забегая вперед, заметим, что на похожих принципах основаны обозначения емкости малогабаритных конденсаторов (и SMD, и обычных), только за основу шкалы там приняты пикофарады (1012 Ф), так что надпись, скажем, 474 расшифровывается как 47·1010 = 0,47·10 фарады или 0,47 мкФ.
Гораздо реже встречаются прецизионные SMD-резисторы с допуском 1 %. Крупные (0,5 Вт и более) такие резисторы маркируются четырьмя цифрами, которые читаются аналогично обычной маркировке, - например, 4752 означает, что чип-резистор имеет номинал 475x10 Ом = 47,5 кОм. Более мелкие маркируются двумя цифрами от 01 до 96 и буквой, и номинал можно определить по специальным таблицам.
Как уже было отмечено, обычные резисторы выпускаются и с 1 % разбросом, но практически в продаже встречаются только пятипроцентные разновидности. Более точные (прецизионные) резисторы с разбросом в 1 % и ниже носят другие наименования и значительно дороже. Дело в том, что простым отбором нельзя добиться того, чтобы номинал резистора укладывался в однопроцентный допуск - температурный коэффициент сопротивления (ТКС) для рядовых резисторов, как мы уже отмечали в главе 1, может составлять 0,1 % на каждый градус изменения температуры, а так как резисторы при работе греются, то весь наш отбор пойдет насмарку. Поэтому прецизионные резисторы с малыми допусками имеют одновременно и значительно меньший температурный коэффициент. Причем это их качество сохранять номинальное значение в большом диапазоне температур значительно важнее, чем собственно точность номинала - чаще всего нам не столь важно, чтобы, скажем, коэффициент усиления усилителя был равен в точности 3, сколько то, чтобы он не изменялся при изменениях температуры и со временем. Из отечественных прецизионных резисторов наиболее распространен тип С2-29В, который выпускают с допуском 0,05 % и менее при ТКС от 0,0075 %/°С до 0,03 %/°С. Есть и более точные разновидности, например, проволочные С5-54В при допуске до 0,01 % имеют ТКС не более 0,005 %/°С, а тип С5-61 с ТКС не более 0,003 %/°С встречается даже с допуском 0,005 %. Имейте также в виду, что проволочные резисторы (типа С5-54В, к примеру) имеют очень узкий диапазон рабочих частот - фактически они предназначены только для постоянного тока.
Два слова о номинальной мощности резисторов. Резисторы с гибкими выводами выпускаются следующих предельно допустимых мощностей: 0,0625, 0,125, 0,25, 0,5, 1 и 2 Вт, которые отличаются размерами (см. рис. 5.1, вверху).

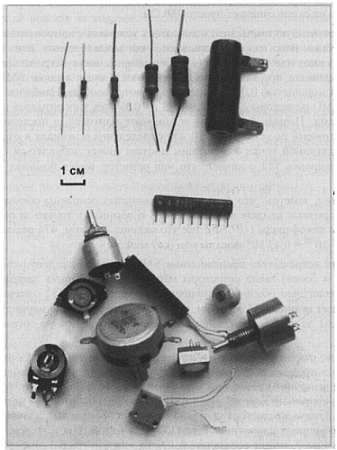

Рис. 5.1.Различные типы резисторов.
Вверху: сравнительные размеры резисторов разной мощности (слева направо. 0,125; 0,25; 0,5; 1; 2 Вт; остеклованный резистор 10 Вт). В середине: резисторная сборка из восьми резисторов 0,125 Вт в одном корпусе SIP. Внизу различные переменные и подстроенные резисторы
В приложении 6 вы можете посмотреть, как обозначаются на схемах резисторы разной мощности. Наиболее употребительные - резисторы мощностью 0,125 и 0,25 Вт, которые имеют близкие (а иногда и вовсе одинаковые) размеры, и если обозначение мощности на схеме отсутствует, то обычно имеется в виду именно мощность в 0,125-0,25 Вт. Учтите также, что прецизионные резисторы при той же допустимой мощности имеют больший размер - так, С2-29В мощностью 0,25 Вт выглядит, как полуваттный обычный. В подавляющем большинстве случаев замена на резистор большей мощности может только приветствоваться.
Надо учитывать, что резисторы имеют и предельно допустимое напряжение, которое также зависит от их размеров, - так, для мощностей 0,125 и 0,25 Вт это напряжение не превышает 250 В, поэтому их нельзя употреблять в цепях с сетевым питанием - независимо от того, что тепловая мощность может быть и не превышена. Для цепей, в которых "гуляют" переменные напряжения с действующим напряжением 200 В и выше, минимально допустимая мощность резистора - 0,5 Вт.
Резисторы мощностью более 2 Вт требуются нечасто, и для таких случаев выпускаются специальные проволочные резисторы, залитые термостойким составом (их часто называют "остеклованные"). Резисторы номиналом меньше чем 1 Ом, предназначенные обычно для пропускания больших токов, также, как правило, имеют большие размеры.
Переменные резисторы
Переменные резисторы отличаются от постоянных наличием третьего вывода - движка, представляющего собой подпружиненный ползунок, который может механически передвигаться по резистивному слою. Соответственно, в одном крайнем положении движка сопротивление между его выводом и одним из выводов резистивного слоя равно нулю, в другом - максимуму, соответствующему номинальному сопротивлению.
Поскольку вывода три, то переменный резистор может подключаться двумя способами: как простой резистор (тогда вывод движка объединяется с одним из крайних выводов), и по схеме потенциометра, когда все три вывода задействованы. Оба способа подключения показаны на рис. 5.2. Резисторы по своему предназначению служат для преобразования напряжения в ток и обратно - в соответствии с этим схема обычного включения переменного резистора служит для преобразования напряжения U в ток I, а схема потенциометра (делителя напряжения) - тока I в напряжение U. Кажется, что в схеме обычного включения необязательно соединять вывод движка с одним из крайних выводов - если оставить незадействованный крайний вывод "висящим в воздухе", то ничего в принципе не изменится. Но это не совсем так - на "висящем" выводе возникают наводки от "гуляющего" в пространстве электрического поля, и правильно подключать переменный резистор следует именно так, как показано на рис. 5.2.
Рис. 5.2.Два способа подключения переменных резисторов
Переменные резисторы делятся на собственно переменные (к которым подсоединена ручка внешней регулировки) и подстроенные - изменяемые только в процессе настройки схемы путем вращения движка отверткой (см. рис. 5.1, внизу). Переменные резисторы мало изменились за все время своего существования еще со времен реостата Майкла Фарадея, и всем им присущ один и тот же недостаток - нарушение механического контакта между ползунком и резистивным слоем. Особенно это касается дешевых открытых подстроечных резисторов типа СПЗ-1 (на рис. 5.1 внизу крайний справа) - представьте себе работу этого резистора, например, в телевизоре, находящемся в атмосфере домашней кухни!
Поэтому, если есть возможность, применения переменных резисторов следует избегать или ставить их последовательно с постоянными так, чтобы они составляли только необходимую часть всей величины сопротивления. Подстроечные резисторы хороши на стадии отладки схемы, а затем лучше заменить их постоянными и предусмотреть на плате возможность подключения параллельных и/или последовательных постоянных резисторов для окончательной подстройки. От внешних переменных резисторов (вроде регулятора громкости приемника), казалось бы, никуда не денешься, но и это не так - использование аналоговых регуляторов с цифровым управлением дает отличную альтернативу переменникам. Но это сложно, а в простых схемах, по возможности, следует вместо переменного резистора ставить многопозиционный ступенчатый переключатель - так гораздо надежнее.
