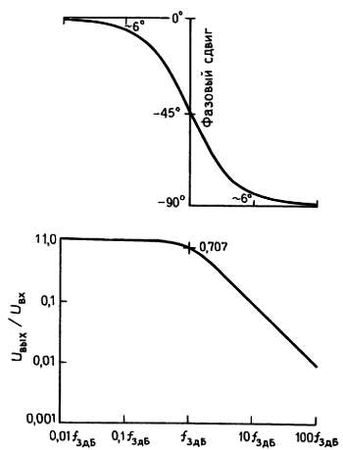

Рис. 1.60.Фазочастотная и амплитудно-частотная характеристики фильтра низких частот, изображенные в логарифмическом масштабе. В точке 3 дБ фазовый сдвиг составляет 45° и в пределах декады изменения частоты лежит в пределах 6° от асимптотического значения.

Можно считать, что по вертикальной оси откладываются децибелы, а по горизонтальной - октавы (или декады). На таком графике равные расстояния соответствуют равным отношениям величин. В виде графика изображен также фазовый сдвиг, при этом для вертикальной оси (градусы) использован линейный масштаб, а для оси частот - логарифмический. Такой график удобен для анализа частотной характеристики даже в случае значительной аттенюации (справа); целый ряд таких графиков представлен в гл. 5, посвященной изучению активных фильтров. Отметим, что при значительной аттенюации изображенная на графике кривая вырождается в прямую линию с наклоном - 20 дБ/декада (инженеры предпочитают выражение "- 6 дБ/октава").

Отметим также, что фазовый сдвиг плавно изменяется от 0° (на частотах ниже точки перегиба) до 90° (на частотах существенно выше точки перегиба), а в точке - 3 дБ составляет 45°. Практическое правило для односекционных RС-фильтров говорит о том, что фазовый сдвиг составляет ~= 6° от асимптот в точках 0,1f3дБ и 10f3дБ.

Упражнение 1.22. Докажите последнее утверждение.

Возникает интересный вопрос: можно ли сделать фильтр с какой-либо другой заданной амплитудной характеристикой и какой-либо другой заданной фазовой характеристикой. Пусть вас это не удивляет, но ответить можно только отрицательно-нельзя. Фазовая и амплитудная характеристики для всех возможных фильтров подчиняются законам причинной связи (т. е. характеристика является следствием определенных свойств, но не их причиной).

Частотные характеристики дифференцирующих и интегрирующих RC-цепей. Схема дифференцирующей RС-цепи, которую мы рассмотрели в разд. 1.14, имеет такой же вид, как и схема фильтра высоких частот, приведенная в настоящем разделе. Чем же считать такую схему, зависит от того, что вас больше интересует: преобразование сигналов во времени или частотная характеристика. Полученное ранее временное условие правильной работы схемы (Uвых<< Uвх) можно сформулировать иначе, применительно к частотной характеристике: для того чтобы выходной сигнал был небольшим по сравнению с входным, частота должна быть значительно ниже, чем в точке - 3 дБ. В этом легко убедиться. Допустим, что входной сигнал равен Uвх = sin ωt. Воспользуемся уравнением, которое мы получили ранее для выхода дифференциатора:

Отсюда Uвых<< Uвх, если ωRC << 1, т. е. RC << 1/ω. Если входной сигнал содержит некоторый диапазон частот, то условие должно выполняться для самых высоких частот входного диапазона. Схема интегрирующей RС-цепи (разд. 1.15) имеет такой же вид, как и схема фильтра низких частот: аналогично в хорошем интеграторе самые низкие частоты входного сигнала должны существенно превышать частоту в точке -3 дБ.

Индуктивности и конденсаторы. Индуктивности, также как и конденсаторы, в сочетании с резисторами образуют схемы фильтров низких (или высоких) частот. Однако на практике RL-фильтры низких и высоких частот встречаются редко. Это связано с тем, что индуктивности более громоздки и дороги, а работают хуже, чем конденсаторы (их характеристики более существенно отличаются от идеальных). Если есть возможность выбора, то предпочтение лучше отдать конденсатору. Исключением из этой общей рекомендации являются ферритовые бусины (маленькие торроидальные сердечники) и дроссели в высокочастотных схемах.

Несколько бусин нанизывают на провод, благодаря этому соединение, выполненное с помощью провода, становится в некоторой степени индуктивным; импеданс на высоких частотах увеличивается и предотвращает "колебания" в схеме, при этом в отличие от RС-фильтра активное сопротивление схемы не увеличивается. Радиочастотный дроссель - это катушка, состоящая из нескольких витков провода и ферритового сердечника и используемая с той же целью в радиочастотных схемах.

1.20. Векторные диаграммы

Для анализа реактивных схем очень удобен один графический метод. В качестве примера рассмотрим тот факт, что RС-фильтр на частоте f = 1/2πRC обеспечивает ослабление на 3 дБ. Этот результат мы получили в разд. 1.19. Он справедлив как для фильтров высоких частот, так и для фильтров низких частот.

На первый взгляд этот факт может показаться странным, так как на этой частоте реактивное сопротивление конденсатора равно сопротивлению резистора и можно предположить, что ослабление должно составлять 6 дБ. К такому же результату вы придете, если замените конденсатор резистором с таким же, как у конденсатора, импедансом (напомним, что ослабление 6 дБ означает уменьшение напряжения вдвое). Дело в том, что нужно учитывать реактивность конденсатора, и в этом как раз может помочь векторная диаграмма (рис. 1.61).

Рис. 1.61.

Вдоль осей откладываются действительная (активная или резистивная) и мнимая (реактивная или емкостная) компоненты импеданса. На такой же плоскости можно изображать напряжение (комплексное) в последовательных цепях подобного типа, так как ток в такой цепи во всех точках одинаков.

Итак, в нашей схеме (будем рассматривать ее в качестве RС-делителя напряжения) входное напряжение (приложенное к последовательному соединению резистора R и конденсатора С) пропорционально длине гипотенузы, а выходное напряжение (снимаемое с резистора R) - длине стороны R треугольника.

Диаграмма соответствует такой частоте, при которой модуль реактивного сопротивления конденсатора равен R, т. е. f = 1/2πRC. Из диаграммы видно, что отношение выходного напряжения ко входному составляет 1/√2, т. е. - 3 дБ.

Угол между векторами определяет фазовый сдвиг между входным и выходным напряжением. Например, в точке 3 дБ выходная амплитуда равна входной, поделенной на √2, а сам выходной сигнал опережает входной по фазе на 45°.

Графический метод дает наглядное представление о величинах амплитуд и соотношении фаз в RLC-цепях. Например, с помощью этого метода можно определить характеристику фильтра высоких частот, которую мы уже получили раньше с помощью алгебраических преобразований.

Упражнение 1.23. Пользуясь методом векторной диаграммы, получите характеристику RC-фильтра высоких частот:

Упражнение 1.24. На какой частоте ослабление RС-фильтра низких частот будет равно 6 дБ (выходное напряжение равно половине входного)? Чему равен фазовый сдвиг на этой частоте?

Упражнение 1.25. Пользуясь методом векторной диаграммы, получите характеристику фильтра низких частот, выведенную выше алгебраическим путем.

В следующей главе (разд. 2.08) приводится интересный пример использования векторной диаграммы для построения фазосдвигающей схемы, дающей постоянную амплитуду.
