Указанные значения могут быть повышены по условиям безопасного производства работ. При устройстве насыпей на торфах, заторфованных грунтах и илах и при намыве в текущую воду превышение должно быть не менее установленного в проекте сооружения и проекте организации строительства.
Дамбы первичного обвалования допускается возводить из песчаных и песчано-гравийных грунтов, а при их отсутствии – из местных грунтов с выносом дамбы за пределы профиля сооружения. На заболоченных или затопленных территориях при намыве подводных частей сооружения и в других предусмотренных проектом организации строительства случаях дамбы первичного обвалования могут возводиться из предварительно намытого грунта.
Обвалование в процессе возведения сооружения (попутное обвалование) следует выполнять из намытого или привозного грунта, если последнее предусмотрено проектом организации строительства. Использование для дамб обвалования илистого или промороженного грунта, а также грунта, содержащего более 5 % растворимых солей, не допускается. Дамбы из привозного грунта должны отсыпаться послойно с уплотнением до значений, принятых для намывного грунта.
На насыпях, откосы которых подлежат креплению железобетонными плитами, и в случаях, когда на откосе необходимо обеспечить установленную для сооружения плотность грунта, дамбы обвалования из намытого грунта следует частично или полностью выносить за контур сооружения согласно указаниям в проекте организации строительства.
Внешний откос дамб обвалования должен соответствовать профилю сооружения, принятому в ППР.
При намыве насыпей с обоими принудительно профилируемыми откосами землесосными снарядами и землесосными установками водопроизводительностью 2500 м/ч и выше с устройством обвалования бульдозерами минимальная ширина гребня намывной части должна быть не менее 20 м. При необходимости возведения насыпи с меньшей шириной гребня ее верхнюю часть следует отсыпать насухо.
Водосбросные трубопроводы на картах намыва должны быть пригружены во избежание всплывания, а при намыве напорных земляных сооружений – обеспечены диафрагмами против фильтрации вдоль стенок труб. В зависимости от конструкции сооружения и фильтрационных характеристик грунта диафрагмы должны устанавливаться через 15–25 м, но не менее двух на водосбросной трубе (без учета диафрагмы в обваловании, у станавливаемой на всех намывных сооружениях и штабелях). Размеры диафрагмы и расстояние между отдельными диафрагмами устанавливаются ППР.
Грунт для пригрузки трубопроводов должен быть аналогичен намываемому.
При намыве гидротехнических сооружений должны применяться водосбросные колодцы с регулируемым сливным фронтом, если другие конструкции не предусмотрены проектом организации строительства.
Дренажные устройства, закладываемые внутри земляных намывных сооружений, перед замывом следует защищать слоем укладываемого насухо песчаного грунта толщиной 1–2 м или другими способами, предусмотренными в проекте организации строительства. Грунт засыпки должен иметь одинаковый гранулометрический состав с намываемым или быть более крупнозернистым.
После возведения напорного сооружения водосбросные колодцы и трубы должны быть затампонированы в соответствии с проектом. Как правило, следует заполнять трубы цементным (песчано-цементным) раствором.
Поверхности незаконченных намываемых сооружений перед сезонным или другим длительным (более трех месяцев) перерывом в намыве должны быть приведены в состояние, исключающее скопление застойной воды.
После окончания намыва верхнюю часть водосбросных колодцев и стоек эстакад следует откапывать и срезать на глубине не менее 0,5 м от проектной отметки гребня намываемого сооружения.
Объем разрабатываемого грунта для намыва сооружений (промежуточных штабелей) следует устанавливать с учетом запаса на восполнение потерь согласно табл. 2.18 и 2.19. Объем потерь надлежит исчислять по отношению к профильному объему возводимой насыпи.

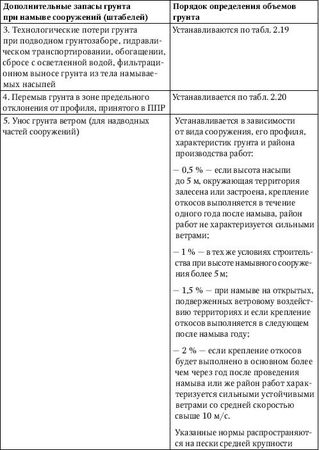

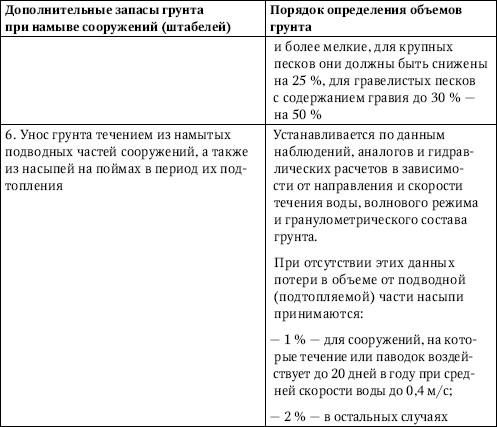

Таблица 2.18. Дополнительные запасы при намыве сооружений в зависимости от объема грунта

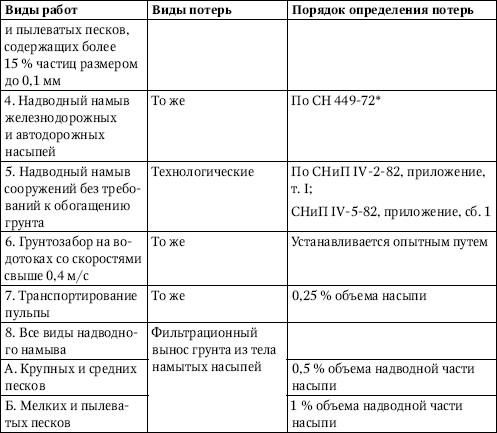

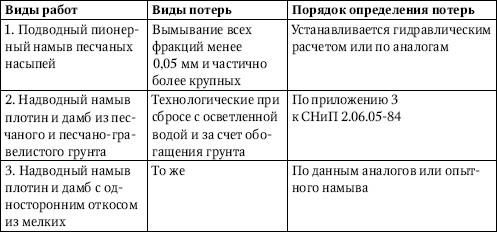

Таблица 2.19. Порядок определения потерь грунта при намыве сооружений
* С введением в действие СНиП2.05.02–85 "Автомобильные дороги", утвержденных постановлением Госстроя СССР от 17 декабря 1985 г. № 233, с 1 января 1987 г. СН 449-72 утратили силу в части норм проектирования земляного полотна автомобильных дорог.
Примечания
1. Потери грунта следует учитывать от дельно для подводных и надводных частей сооружений.
2. Потери должны устанавливаться для каждого намывного сооружения (штабеля), а также карьера в соответствии с характеристикой его грунта или выделенных в карьере крупных участков, рассчитанных на разработку в течение не менее одного квартала.
При производстве намывных работ состав контролируемых показателей, предельные отклонения, объем и методы контроля должны соответствовать указанным в табл. 2.20.

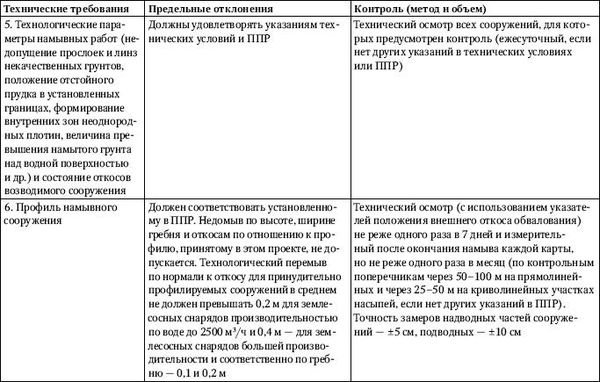

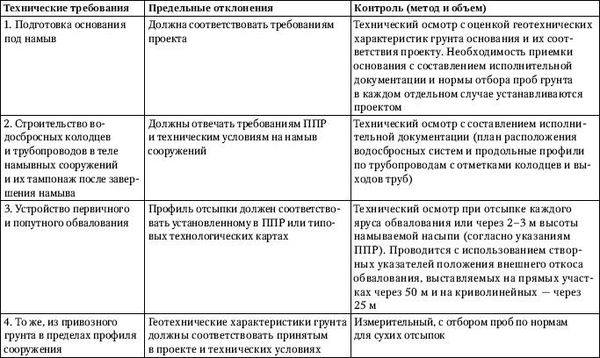

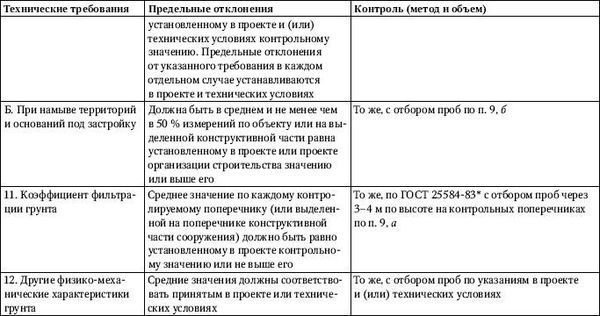

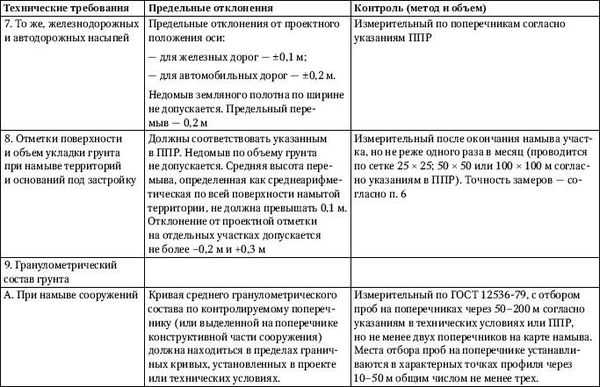

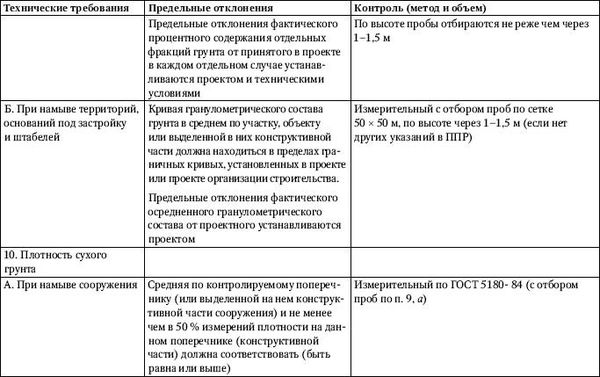

Таблица 2.20. Состав контролируемых показателей, предельные отклонения, объем и методы контроля при производстве намывных работ
* Взамен ГОСТ 25584-83 постановлением Госстроя СССР от 4 апреля 1990 г. № 32 с 1 сентября 1990 г. введен в действие ГОСТ 25584-90.
Примечания
1. Геотехнические характеристики намытого грунта должны определяться при возведении плотин, дамб, других напорных сооружений I, II, III классов, штабелей для отсыпок или намыва качественного грунта в сооружения. При намыве территорий и оснований под застройку, других видов насыпей, штабелей и гидроотвалов геотехнический контроль осуществляется в случаях, предусмотренных проектом.
2. При операционном контроле в процессе возведения намывных сооружений подлежат определению гранулометрический состав и плотность сухого грунта. Дополнительно, при соответствующем указании в проекте и технических условиях, определяются коэффициент фильтрации и плотность сухого грунта в максимально плотном и максимально рыхлом состояниях, а также число пластичности глинистых и пылеватых грунтов в зоне ядра неоднородных плотин.
3. При контроле одна проба на гранулометрический состав и плотность должна отбираться в среднем на 2–5 тыс. м намытого грунта, если в технических условиях не предусмотрено иное. Пробы для определения коэффициента фильтрации и числа пластичности отбираются с каждых 10–20 тыс. м грунта. Определение других характеристик производится из расчета одна проба на 50 тыс. м грунта при объеме сооружений до 2 млн м; при большем объеме и однородных грунтах относительное число проб подлежит сокращению в 1,5–2 раза.
4. Гранулометрический состав и плотность сухого грунта песчано-гравийных грунтов, содержащих гравийные фракции крупнее 10 мм, и коэффициент фильтрации грунтов, содержащих фракции крупнее 5 мм, должны определяться по методике, установленной в согласованных Госстроем СССР ВСН 43–71* Минэнерго СССР "Инструкция по контролю качества возведения намывных земляных сооружений".
