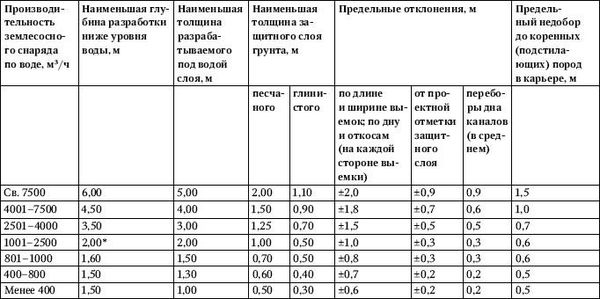

Для землесосных снарядов, оборудованных роторными рыхлителями, – 2,5 м.
Примечания
1. Для землесосных снарядов с удлиненным грунтозаборным устройством и с погружным грунтовым насосом при свободном всасывании предельные отклонения устанавливаются в проекте организации строительства.
2. При наличии в грунте крупных включений предельное переуглубление увеличивается при размере включений до 60 см на 0,2 м, до 80 см – на 0,4 м; при более крупных включениях величина переуглубления устанавливается в проекте организации строительства.
3. Переборы по откосам и дну каналов, подлежащих креплению с откачкой воды, не допускаются. При разработке подводных выемок, расчисток, неукрепляемых каналов и каналов, укрепляемых каменной наброской в воду, недоборы по дну не допускаются.
4. При сложном рельефе подстилающих пород в карьерах величина предельного недобора должна уточняться в проектах организации строительства и производства работ.
Разработка гидромониторами трудноразмываемых грунтов требует предварительного рыхления их механическими средствами или взрывным способом. Технология ведения гидромониторных работ, выбор типа гидромонитора и его параметров, число уступов, наибольшая высота у ступа с учетом безопасного ведения работ, частота передвижки и способы уменьшения недомывов должны быть установлены в проекте организации строительства.
При гидромониторных работах в полезных выемках (котлованы, каналы, дорожные выемки и т. п.) зачистку дна выемки следует производить бульдозерами или другими землеройными машинами. Предельная величина недоборов, способы их зачистки и удаления должны быть определены проектом организации строительства.
При разработке выемок средствами гидромеханизации состав контролируемых показателей, объем и методы контроля должны соответствовать указаниям табл. 2.15.

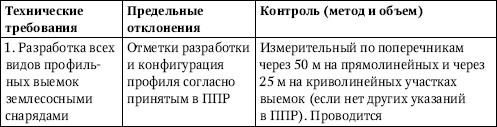

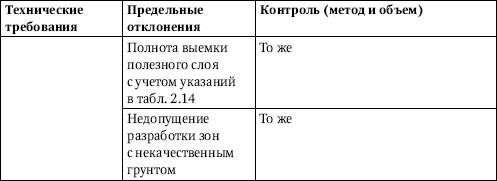

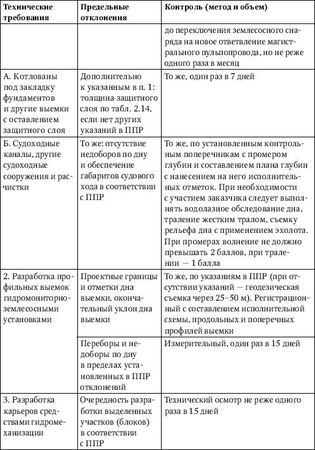

Таблица 2.15. Состав контролируемых показателей, объем и методы контроля при разработке выемок средствами гидромеханизации
Примечания
1. При определении объема выемки места замера на контрольных поперечниках следует принимать в характерных точках перелома профиля, в подводной части судоходных каналов не реже чем через 10 м, для других сооружений – согласно указаниям ППР.
2. Точность замера глубин в подводной части неукрепляемых выемок: ±10 см при глубине до 6 м и ±20 см при большей глубине. Для подводных выемок, дно и откосы которых крепятся, точность замеров следует устанавливать в ППР и технических условиях на устройство креплений.
3. На объектах с интенсивной заносимостью исходные отметки дна следует определять не реже чем за 10 суток до начала работ, а исполнительные – не позже чем через 10 суток после их окончания.
Расстояние от борта выемки или карьера до намываемого сооружения должно быть не меньше установленного в проекте. Соблюдение данного правила подлежит контролю не реже двух раз в месяц.
Вскрышные грунты карьеров при обосновании в проекте организации строительства допускается предварительно не удалять, а разрабатывать гидромониторами или землесосными снарядами, отмывая их в процессе возведения сооружения.
Порядок производства работ на судоходных реках и морских акваториях
Состав и расположение обстановки судового хода должны быть согласованы строительной организацией с местными организациями речного или морского флота по принадлежности. Оснащение судов, участвующих в производстве работ, должно отвечать требованиям Регистра Российской Федерации по учету морских и речных судов (далее – Регистр).
В составе подготовительных и вспомогательных работ должны быть выполнены:
♦ разбивка прорезей в габаритах каналов, котлованов, других выемок с установкой створных знаков;
♦ разбивка намываемых сооружений, отвалов, отстойников;
♦ трассировка и устройство пульпопроводов и водоводов, канав, дамб, перемычек, линий электроснабжения и связи;
♦ установка водомерных реек с увязкой их нулей с постоянным репером;
♦ установка ограждающих знаков по контуру допустимого подхода землесосных снарядов и плавучего пульпопровода к подводным кабелям, трубопроводам, другим сооружениям в зоне разработки;
♦ подготовка мертвых якорей, причальных и швартовых устройств (при работе на водохранилищах);
♦ установка на картах намыва реек для закрепления контрольных поперечников и створов.
Проведение указанных работ подлежит сплошному (по каждому объекту) визуальному контролю с регистрацией в журнале работ.
Намыв земляных сооружений, штабелей и отвалов
Технология намыва земляных сооружений, оснований под застройку, штабелей грунта должна соответствовать специальным указаниям в проектах организации строительства и производства работ. Намыв напорных гидротехнических сооружений без технических условий на их возведение не допускается. При проведении намывных работ необходимо:
♦ вдоль границ намываемых территорий и сооружений устраивать канавы для отвода фильтрационной воды и осуществлять другие мероприятия для предотвращения заболачивания окружающей территории;
♦ земляное полотно существующих железных и автомобильных дорог, а также другие сооружения, расположенные в районе намывных работ, защищать от повреждения водой дамбами обвалования или канавами;
♦ территорию намыва защищать от ливневого или паводкового стока.
При размещении намывных сооружений и гидроотвалов на пути поверхностного стока следует предусматривать в их основании специальные водопропускные устройства и, при необходимости, обводные канавы.
Крутизну принудительно формируемых откосов намывных сооружений следует назначать с учетом водоотдачи и фильтрации в строительный период. Максимальная крутизна определяется по табл. 2.16.
Таблица 2.16. Крутизна принудительно формируемых откосов намывных сооружений
Намыв со свободным растеканием пульпы (свободным откосом) следует применять при возведении земляных сооружений с распластанным или волноустойчивым профилем.
Намыв земляных сооружений на просадочных макропористых, торфяных и илистых грунтах следует, как правило, проводить в два этапа:
♦ устройство уширенной нижней части (подушки);
♦ последующий домыв верхней части после стабилизации осадок основания и подушки.
При большой интенсивности намыва удаление воды из обводненных откосов может производиться с применением водопонижающих устройств (дренажей, закладываемых на период строительства, иглофильтров и т. п.).
Пазухи бетонных сооружений допускается замывать при наличии данных об обеспечении устойчивости конструктивных элементов при воздействии разжиженного грунта.
Превышение грунта над водной поверхностью при намыве подводных частей сооружений и на заболоченных или затопленных территориях в створе устройства обвалования и по оси прокладки пульпопроводов, из которых ведется намыв, должно быть не менее величин, указанных в табл. 2.17.
Таблица 2.17. Минимальное превышение грунта над водной поверхностью
