Электромонтажные изделия
Оборудование для электромонтажных работ
Невозможно представить выполнение качественных электромонтажных работ без электромонтажных изделий. Они существенно облегчают прокладку электрических и информационных сетей, помогают правильно коммутировать линии, дают возможность надежно закрепить силовые кабели и уберечь их от нежелательных деформаций. Электромонтажные изделия применятся на всех этапах монтажа, знание особенностей их применения - признак высококвалифицированного инженера-электрика и электромонтажника.
Прокладка внутренних и наружных сетей, установка распределительных шкафов, правильная коммутация проводки - все эти процедуры требуют применения различных удобных "фишек", позволяющих пометить одноименные кабели и соединить их быстро и удобно, закрепить проводку на стене или в стене, в потолке или в полу, установить распаечные коробки и распределительные шкафы, выполнить электрическую изоляцию.
К числу электромонтажных изделий относятся материалы и инструменты, применяемые для выполнения работ по монтажу. Это электромонтажные коробки, различные материалы для монтажа, электроизоляция, кабельные лотки и стойки, разнообразные шкафы, а также указатели, знаки и сигнальная лента.
Наиболее распространенные электромонтажные материалы:
• модульные заглушки;
• держатели шин;
• клеммники;
• DIN-рейки, гребенки, шины;
• наконечники, гильзы;
• кабельные хомуты;
• электроустановочные изделия (липкие площадки);
• пластиковые скобы, зажимы, термоусадочные трубки;
• монтажные коробки.
Ассортимент товаров, которые делают монтаж электрических сетей удобным и уменьшают риск ошибок или повреждений готовой трассы, постоянно растет. В небольшой главе невозможно перечислить все удобные приспособления, которые можно применять при монтаже электрических сетей. Если вы решили заменить проводку или проложить новые линии, лучше приобрести все необходимые электромонтажные изделия и инструменты у производителя.
Модульные заглушки
Модульные заглушки (рис. 36) предназначены для защиты от прикосновения к токоведущим частям в шкафах при использовании модульного оборудования. Заглушки органично сочетаются с корпусами электрощитов. Материал - пластик, не поддерживающий горение.

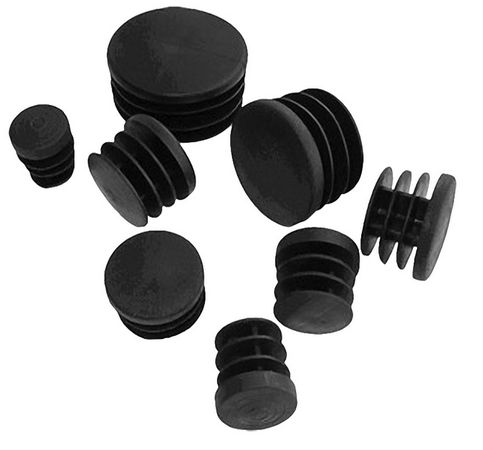

Рис. 36. Модульные заглушки
Преимущества:
• на поверхности заглушки имеются специальные надсечки, позволяющие вручную разделять заглушку на части кратно модулям.
• специальные фиксаторы позволяют надежно фиксировать заглушку в фальшпанели и без труда извлекать ее.
DIN-рейка
DIN-рейка - обобщенное название металлического профиля, применяемого в электротехнике. В зависимости от требований (вес, прочность, сила тока через клеммы заземления) выпускаются либо стальные гальванизированные, либо алюминиевые, сплошные или с регулярным шагом перфорации. Также есть DIN-рейки с предварительной насечкой для облегчения разделения на определенную длину. Существуют DIN-рейки в нескольких разновидностях, именуемых по схожести профиля буквами английского алфавита.
Используются DIN-рейки для крепления различного модульного оборудования (автоматических выключателей, УЗО и т. д.) в электрических щитах, шкафах или установочных коробках. Использование реек и минимизация элементов, применяемых в электротехнических изделиях, породили принципиально новый подход в изготовлении аппаратуры - в компактных корпусах типового размера помещаются весьма сложные аппараты и устройства, и все чаще со встроенными микроконтроллерами.
Рейка Ω-типа (рис.,37 а). Стандартная металлическая рейка шириной 35 мм специального корытообразного профиля с краями, выгнутыми наружу (отсюда название). Стандарт на эту рейку был разработан в Германии и впоследствии утвержден в качестве Европейского стандарта (EN).
Также выпускаются рейки уменьшенного формата, как по толщине, так и по ширине профиля, - такие рейки обычно используются для установки малогабаритных клемм, а не аппаратов.
Рейка C-типа (рис. 37, б). Концы рейки этого типа симметрично загнуты внутрь. Поэтому профиль такой рейки напоминает латинскую букву C. Рейку С-типа обычно используются для установки аппаратных зажимов, клеммных колодок и пр. Ширина рейки составляет 32 мм, высота 15 мм.

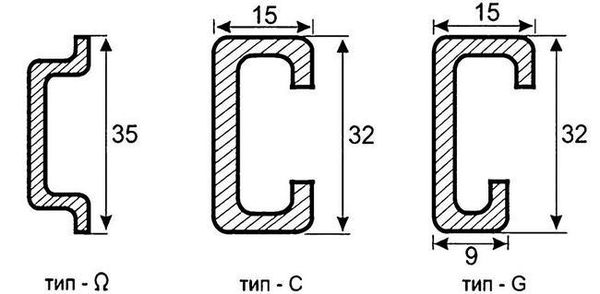

Рис. 37, а, б, в. DIN-рейка, тип Ω(а), тип C(б), G (в)
Рейка G-типа (рис. 37, в). В рейках G-типа концы загнуты внутрь. Один конец меньше и ниже другого, поэтому профиль такой рейки напоминает латинскую букву G. Рейки G-типа используются для установки аппаратных зажимов, клеммных колодок и т. д. Ширина рейки составляет 32 мм, высота длинного конца 15 мм, короткого - 9 мм.
Особенности применения DIN-реек
Согласно DIN 43880, для монтажной рейки ширина одного установочного модуля равна 17,5 мм. Межцентровое расстояние двух рядом расположенных модулей одинарной толщины устанавливается равным 18 мм. Расстояние между рядами реек (по вертикали) - 125 мм. Расстояние от фронтальной плоскости монтажной рейки до фронтальной плоскости лицевой поверхности установочного на рейку модуля не должно превышать 44 мм, при этом расстояние до плоскости защитного материала модуля не должно быть меньше 47 мм.
Соединительная шина "гребенка" для автоматов
В народе их называют просто "гребенками", а в каталогах производителей встречается наименование гребенчатая, или распределительная шина (рис. 38).

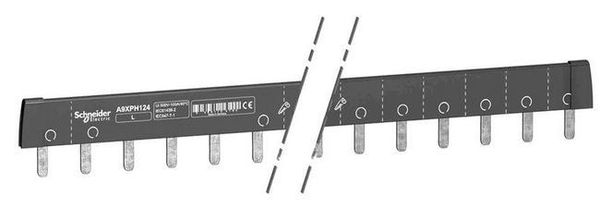

Рис. 38. Гребенчатая, или распределительная шина
Как правило, электропитание жилых помещений однофазное, следовательно, на все автоматы нужно подать питающую фазу.
Стандартный и распространенный вариант - это с помощью провода марки ПВ (можно использовать и жесткий ПВ-1, и гибкий ПВ-3) сделать перемычки и соединить автоматы шлейфом.
Все просто и надежно, но с точки зрения удобства и эстетики есть некоторые недостатки:
• перемычки часто мешают подключать электрооборудование, находящееся на DIN-рейке уровнем выше;
• лишние провода в щитке придают ему не очень эстетичный и аккуратный вид;
• значительно увеличивается время монтажа (ведь нужно измерить провода по длине, выгнуть, зачистить, выбрать наконечник, опрессовать с помощью пресс-клещей и т. п.).
Более современным, быстрым и эстетичным вариантом будет применение соединительных шин (гребенок), правда, нужно будет заранее разобраться в их обозначении и маркировке, чтобы приобрести именно то, что нужно, так как этот вариант недешевый.
Классификация и параметры гребенчатых шин
По количеству полюсов: однополюсные 1Р (L1), двухполюсные 2Р (L+N или L1+L2), трехполюсные 3Р (L1+L2+L3) и четырехполюсные 4Р (L1+L2+L3+N).
По количеству устанавливаемых модулей выпускаются на 12, 24, 36, 48 и 60 модулей. Ширина одного модуля гребенки составляет 18 мм.
По типу контактов:
• штыревой, или зубчатый (Pin или Tooth);
• вилкообразный (Fork).
Штыревой (зубчатый) контакт универсален и подходит практически для любого модульного аппарата защиты.
Вилкообразные контакты подходят не для всех, а только для зажимов, подключаемых под затягиваемый винт, как в автомате АВВ серии S233R.
Конструкция соединительных гребенчатых шин
Однополюсная гребенка состоит из одной сплошной медной пластины прямоугольного сечения (шины), на которой через определенное расстояние выполнены ответвления для параллельного подключения модульных автоматов, УЗО, дифавтоматов, контакторов (например, КМ-40). Все это помещается в специальный пластиковый корпус из негорючего материала.
В остальных типах все аналогично, только вместо одной шины используются две, три или четыре, то есть на каждый полюс своя шина.
В трехполюсной гребенке, соответственно, три медные шины, размещенные в одном корпусе. Каждая шина вставляется в свою направляющую, между ними имеется изоляция в виде перегородки из пластика.
Подключение защитных автоматов с помощью гребенки
Существуют защитные автоматы с одинарным и двойным зажимами для проводов. Большинство выпускаемых автоматических выключателей с одинарным зажимом.
У некоторых автоматов имеются двойные зажимы для проводов. Например, у автомата от известной фирмы АВВ в первый зажим можно вставить питающий провод (фазу), а во второй - распределительную шину с вилкообразными контактами.
