Мортира "Карл" была оборудована 12-цилиндровым двигателем мощностью 750 л.с. и гидромеханической трансмиссией. Наводка орудия производилась поворотным и подъемным механизмами с ручным приводом. Угол возвышения ствола мортиры составлял 70°, а сектор горизонтального обстрела - 4°. Возимый боекомплект из шести выстрелов включал фугасные снаряды весом 1700 кг и бетонобойные весом 2170 кг. Перед началом стрельбы машина с помощью специального устройства опускалась днищем на грунт, т. к. подвеска не выдерживала значительной нагрузки при откате ствола. Мортиру обслуживал экипаж из 12–18 солдат и офицеров.
Боевое крещение "Карлов" состоялось в 1941 году, когда два орудия этого типа открыли огонь по защитникам Брестской крепости. Затем подобные установки обстреливали Львов и, позднее, Севастополь. Снаряды, выпущенные по городу, разрушали целые кварталы. Карьера "Карлов" закончилась печально: повременный "Тор" в 1944 году был взорван собственным расчетом, "Один" и "Циу" были захвачены советскими войсками, а остальные установки попали в руки американцев.
Тактико-технические данные
Обозначение: Karl-Gerat
Тип: самоходная мортира
Калибр, мм: 600
Вес в боевом положении, кг: 126000
Длина ствола, калибров: 8,44
Начальная скорость снаряда, м/с: 220 (бетонобойный), 283 (фугасный)
Скорострельность: 1 выстрел в 10 минут
Макс. дальность стрельбы, м: 4500 (бетонобойным снарядом), 6700 (фугасным)

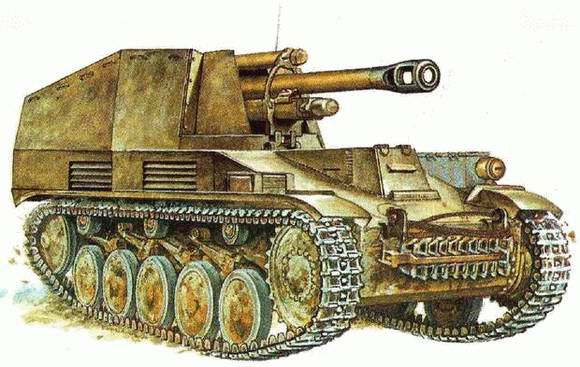

"Веспе"
В наступательных операциях наземных войск большую роль играла артиллерийская поддержка. Но при прорыве вражеской обороны использовать буксируемые орудия было затруднительно, и поэтому в немецкой армии появился особый класс самоходной полевой артиллерии. Пехотные гаубицы, установленные на шасси устаревших танков, успешно справлялись с задачей прикрытия танков и пехоты от живой силы противника. Обычно они вели огонь с заранее оборудованных позиций, не имели пулеметного вооружения и обладали ограниченным бронированием.
Так как в подразделениях вермахта наиболее многочисленной была легкая 105-мм гаубица leFH 18, именно ее и использовали в первую очередь для создания полевой самоходной артустановки. В качестве базы выбрали танк Pz IIС. Двигатель разместили в передней части машины, рядом с блоком трансмиссии, а гаубицу смонтировали в открытой сверху и сзади боевой рубке, имеющей толщину брони в лобовой части 30 мм, в бортовой - 15 мм. Боекомплект орудия составляли 32 выстрела, а обслуживал самоходку экипаж из четырех человек.
Прототип легкой САУ, получившей название "Веспе" ("Оса"), был изготовлен в начале 1942 года, и после его испытаний на заводах в Чехословакии было начато серийное производство машины. С февраля 1943 года по июль 1944 года войска вермахта получили 676 самоходных орудий этого типа. Все "Веспе" поступили на вооружение артиллерийских полков танковых дивизий. По мощности огня и с точки зрения равномерного распределения нагрузки на опорные катки ходовой части легкая САУ оказалась довольно удачной, но в середине 1944 года она была снята с производства. К этому времени немцам было уже не до наступлений и им больше требовались противотанковые машины, а еще лучше - хорошо бронированные самоходные истребители танков.
Тактико-технические данные
Обозначение: Wespe
Тип: полевая САУ
Экипаж, чел.: 4
Боевой вес, т: 11
Длина, м: 4,81
Ширина, м: 2,28
Высота, м: 2,3
Вооружение: 105-мм гаубица leFH 18/2
Двигатель: "Майбах" мощностью 140 л.с.
Максимальная скорость, км/ч: 40
Запас хода, км: 200

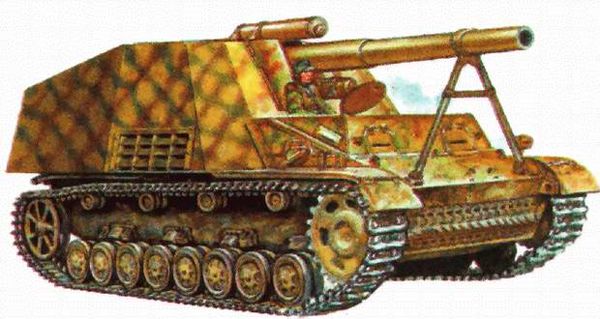

"Хуммель"
150-мм гаубица sFH 18, установленная на специализированном шасси GM III/ IV, стала последней тяжелой артиллерийской самоходной установкой, разработанной фирмой "Алкетт". Начиная с 1943 года было построено 714 таких самоходок, получивших название "Хуммель" ("Шмель"). Они использовались для поддержки действий танковых дивизий, в каждой из которых имелось по шесть артустановок этого типа. Благодаря мощному длинноствольному орудию "Хуммель" мог уничтожать практически любые цели.
Разработка самоходной гаубицы началась в 1943 году, и в том же году было начато ее серийное производство. По конструкции новая САУ не слишком отличалась от самоходных немецких орудий последних военных лет. Двигатель и агрегаты трансмиссии были расположены в передней части корпуса справа, а слева находилось место механика-водителя. В просторном боевом отделении располагались качающаяся часть гаубицы и экипаж из пяти человек. Установка орудия позволяла вести огонь в секторе 30° по горизонтали. Угол вертикальной наводки гаубицы достигал 42°. В состав боекомплекта входили 18 выстрелов раздельного заряжания, которых было явно недостаточно для длительного боя. Поэтому на каждые четыре самоходки "Хуммель" полагался один транспортер боеприпасов. В качестве дополнительного вооружения был предусмотрен пулемет калибра 7,92 мм.
Первые самоходные орудия "Хуммель" поступили в танковые части вермахта в мае 1943 года и вскоре приняли участие в сражении под Курском. Для наступления в непосредственных боевых порядках самоходка обладала довольно слабым бронированием - толщина бронелистов боевой рубки не превышала 10 мм. Однако в обороне она представляла собой очень эффективную полевую артиллерийскую систему, способную маневрировать и быстро открывать огонь. Обычно стрельба велась прямой наводкой с помощью простых прицелов полевой артиллерии. 10 апреля 1945 года в распоряжении немецкого командования имелось еще 168 САУ "Хуммель".
Тактико-технические данные
Обозначение: Hummel
Тип: полевая САУ
Экипаж, чел.: 5
Боевой вес, т: 24
Длина, м: 7,17
Ширина, м: 2,95
Высота, м: 2,81
Вооружение: 150-мм гаубица sFH 18/1; 7,92-мм пулемет MG 34
Двигатель: "Майбах" мощностью 300 л.с.
Максимальная скорость, км/ч: 42
Запас хода, км: 210

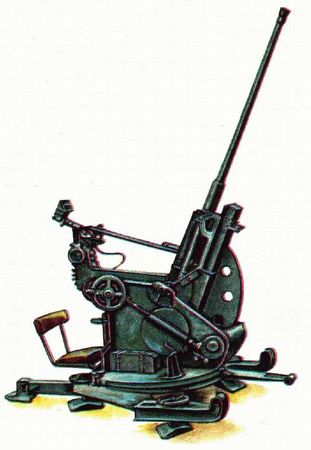

Flak 30/38
20-мм зенитные пушки были широко распространены в немецких войсках и представляли собой эффективное оружие для борьбы с низколетящими воздушными целями. Хотя перед началом Второй мировой войны основные силы зенитной артиллерии входили в состав люфтваффе, тем не менее каждая дивизия вермахта имела в распоряжении 12 20-мм автоматов Flak 30/38.
Автоматическая пушка Flak 30 была разработана фирмой "Рейнметалл" в начале 20-х годов и состояла из ствола-моноблока, оснащенного дульным тормозом/пламегасителем, салазок, люльки, противооткатных устройств, лафета и прицельных приспособлений. Действие автоматики было основано на использовании отдачи ствола и затвора при коротком откате ствола. Спусковой механизм позволял вести одиночный и автоматический огонь. Спуск производился нажатием педали, а для питания автомата применялись коробчатые магазины емкостью 20 снарядов. В походном положении зенитная установка транспортировалась на двухколесной подрессоренной повозке.
Пушка Flak 30 имела небольшой вес и простое устройство. Ствол-моноблок легко отделялся от ствольной коробки, благодаря чему быстро осуществлялась его замена при непрерывной стрельбе. Недостатками автомата были высокая чувствительность к изменению угла возвышения ствола, загрязнение и загустение смазки, а самое главное - недостаточная скорострельность из-за отсутствия непрерывного питания.
Первые зенитные пушки этого типа начали поступать в немецкие войска в 1935 году, а три года спустя на вооружение был принят новый вариант этого оружия, Flak 38, имевший ту же баллистику и боеприпасы, но отличавшийся более высокой скорострельностью за счет уменьшения веса подвижных частей и увеличения скорости их движения. Автоматы Flak 38 появились на фронте в 1940 году, и в том же году была создана счетверенная установка на их базе.
Кроме двухколесного лафета, зенитные пушки Flak 30/38 монтировались также и на различных типах самоходного шасси, например в кузовах грузовиков Опель "Блитц" и Форд "Маультьер", на полугусеничных транспортерах SdKfz 10/5. В середине 1944 года в составе немецких войск имелось свыше 26 тыс. зенитных установок этого типа.
Тактико-технические данные
Обозначение: Flak 30
Тип: зенитная пушка
Калибр, мм: 20
Вес в боевом положении, кг: 450
