Расчетная электрическая нагрузка линий 0,4 кВ и ТП 10/0,4 кВ, питающих жилые и общественные здания, определяется в соответствии со Сводом правил Госстроя РФ (СП 31-110-2003).

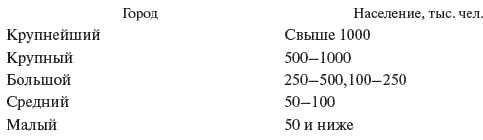

Удельные электрические нагрузки и показатели расхода электроэнергии различают для отдельных по численности групп городов.
В группу малых городов включаются поселки городского типа.
Укрупненные показатели удельной расчетной электрической нагрузки и расхода электроэнергии приведены в табл. 2.12 и 2.13, где значения удельной нагрузки и расхода электроэнергии отражают уровень электрификации быта и сферы обслуживания населения городов в ближайшей перспективе.

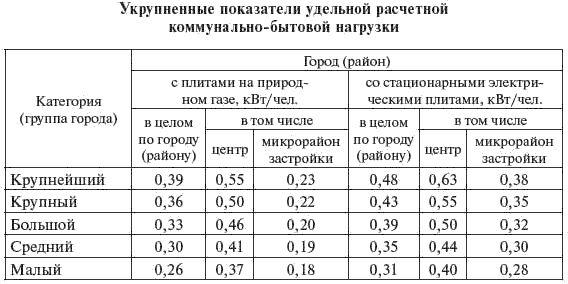

Таблица 2.12
Примечания.
1. Значения удельных электрических нагрузок приведены к шинам 10 (6) кВ центра питания (ЦП).
2. При наличии в жилом фонде города (района) газовых и электрических плит удельные нагрузки определяются интерполяцией пропорционально их соотношению.
3. Для районов города, жилой фонд которых оборудован плитами на твердом топливе или сжиженном газе, вводятся следующие коэффициенты:
для малого города - 1,3;
для среднего - 1,05.
4. Приведенные в таблице показатели учитывают нагрузки: жилых и общественных зданий (административных, учебных, научных, лечебных, торговых, зрелищных, спортивных), коммунальных предприятий, наружного освещения, электротранспорта (без метрополитена), систем водоснабжения и канализации, систем теплоснабжения.
5. Для учета нагрузки различных мелкопромышленных и прочих потребителей (кроме перечисленных в п. 4), питающихся, как правило, по городским распределительным сетям, к значениям, приведенным в таблице, рекомендуется вводить следующие коэффициенты:
для районов города с газовыми плитами - 1,2–1,6;
для районов города с электроплитами - 1,1–1,5.
Бóльшие значения коэффициентов относятся к центральным районам города, меньшие - к микрорайонам с преимущественно жилой застройкой.
6. К центральным районам города относятся сложившиеся районы с сосредоточением административных учреждений, учебных, научных, проектных организаций, предприятий торговли, общественного питания, зрелищных предприятий и проч.

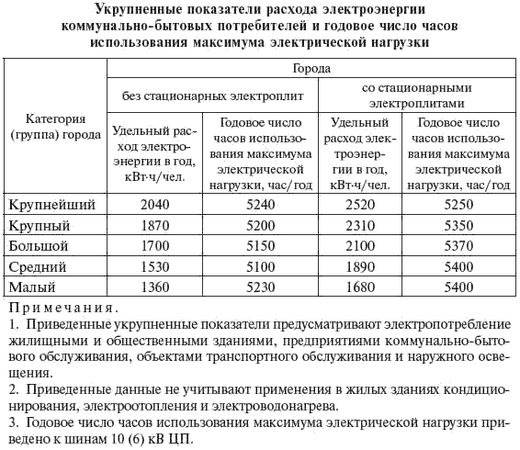

Таблица 2.13
Среднее значение продолжительности использования максимума нагрузки водопровода и канализации составляет 5000 ч/год.

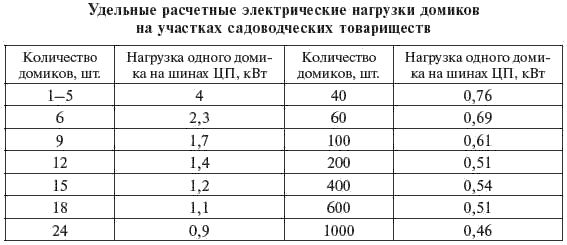

В сельской местности нагрузки коммунально-бытовых потребителей определяются характером застройки, использованием электроотопления и электроводонагрева. Удельная электрическая нагрузка сельских домиков на участках садоводческих товариществ может быть принята на шинах ЦП по табл. 2.14.
Таблица 2.14
Средние значения удельного расхода электроэнергии в быту и сфере обслуживания в сельских населенных пунктах могут быть приняты с учетом данных табл. 2.15.

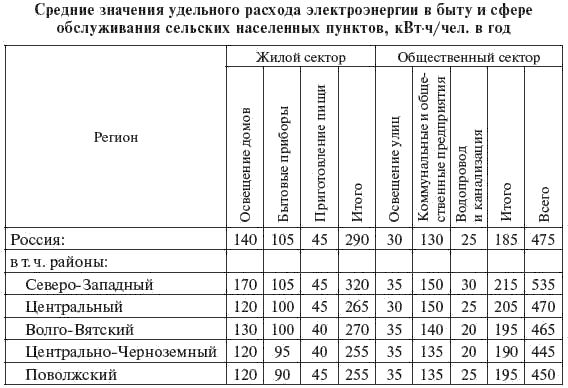

Таблица 2.15

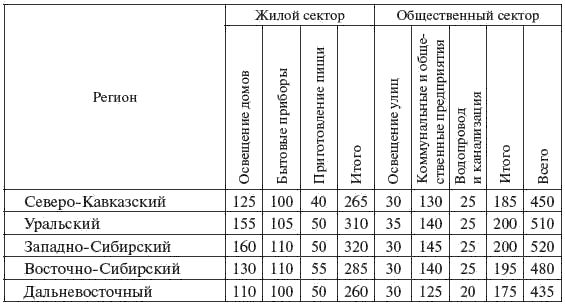

Окончание табл. 2.15

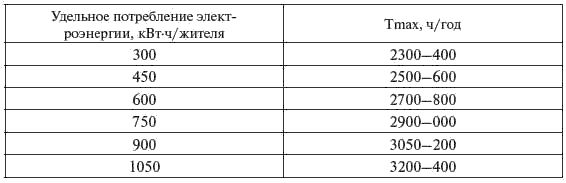

Данные о продолжительности использования максимума нагрузки быта и сферы обслуживания в сельской местности приведены ниже.
2.5. Расход электроэнергии на собственные нужды электростанций и подстанций
Расход электроэнергии на СН тепловых электростанций зависит от типа и единичной мощности агрегатов, установленных на электростанции, а также от вида топлива и способа его сжигания.

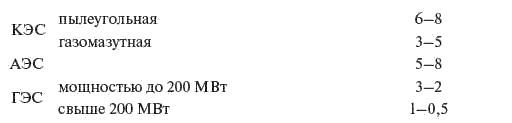

Максимальная нагрузка СН электростанций может приближенно оцениваться в процентах установленной мощности:
Бóльшие значения соответствуют меньшим единичным мощностям энергоблоков.

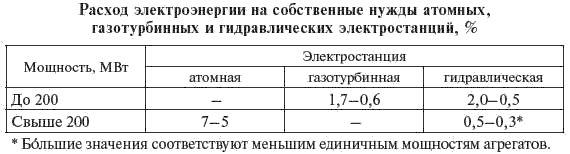

В табл. 2.16-2.18 приведены средние значения расхода электроэнергии на СН электростанций в процентах от суммарной выработки электроэнергии. Данными можно пользоваться при составлении баланса электроэнергии по энергосистеме в случае отсутствия отчетных или проектных данных по каждой конкретной станции.

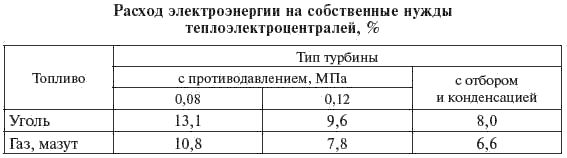

Таблица 2.16

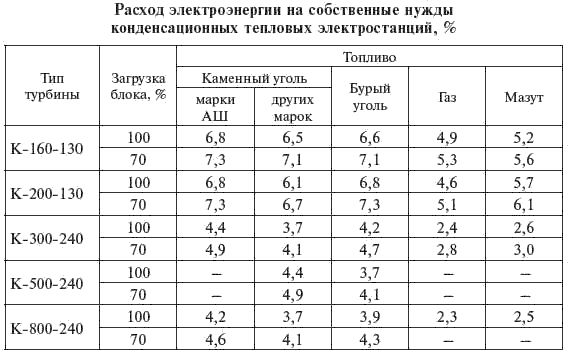

Таблица 2.17
Расход электроэнергии на заряд ГАЭС в 1,3–1,4 раза превышает выработку при разряде. Соотношение мощностей заряда и разряда зависит от режима работы ГАЭС.
Таблица 2.18
Электроприемниками СН ПС переменного тока являются оперативные цепи, электродвигатели систем охлаждения трансформаторов, электродвигатели компрессоров, освещение, электроотопление помещений, электроподогрев коммутационной аппаратуры высокого напряжения и шкафов, устанавливаемых на открытом воздухе, связь, сигнализация и т. д.

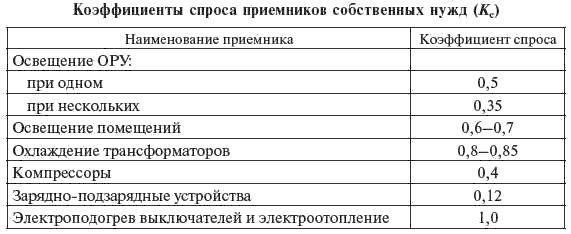

Определение суммарной расчетной мощности приемников СН производится с учетом коэффициента спроса (Кс), учитывающего использование установленной мощности и одновременность их работы (табл. 2.19).
Таблица 2.19
Расчетная максимальная нагрузка СН ПС определяется суммированием установленной мощности отдельных приемников, умноженной на коэффициенты спроса.

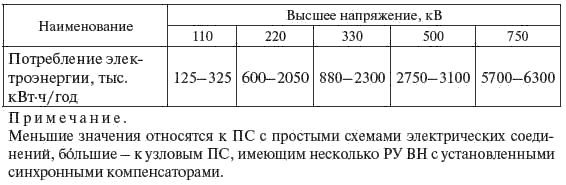

Усредненные значения и максимальная нагрузка СН ПС отдельных номинальных напряжений приведены в табл. 2.20.
Таблица 2.20
Окончание табл. 2.20
2.6. Расход электроэнергии на ее транспорт
Потери электроэнергии учитываются при проектировании развития электрических сетей как составная часть сопоставительных затрат при оценке вариантных решений, а потери мощности - для оценки максимума нагрузки.
Появление в последние 10–12 лет вынужденных неоптимальных режимов работы электростанций, сокращение отпуска электроэнергии в сеть, увеличение реверсивных перетоков мощности по электрическим сетям и ряд других причин привели к увеличению относительных (от отпуска электроэнергии в сеть) и абсолютных потерь электроэнергии. Так, если в 1991 г. относительные потери электроэнергии в сетях общего пользования России составляли 8,35 %, то в последующие годы они возросли и составили (%):
В отдельных энергосистемах эта величина колеблется в значительных пределах (от 6–7 до 14–15 %) в зависимости от территории обслуживания энергосистемы (сетевого района), плотности нагрузки, построения сети, количества ступеней трансформации, режимов работы электростанций и других факторов.
Ориентировочные значения потерь в сетях различных напряжений в процентах от суммарного поступления электроэнергии в сети приведены ниже.
