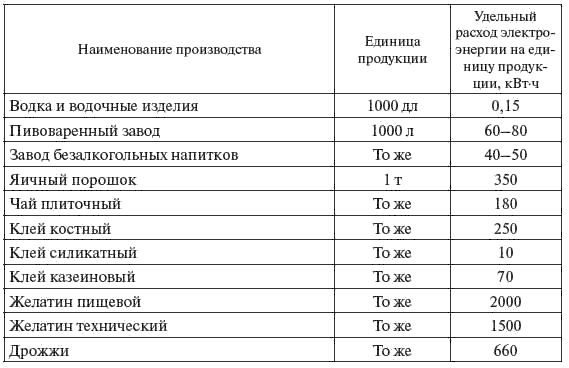

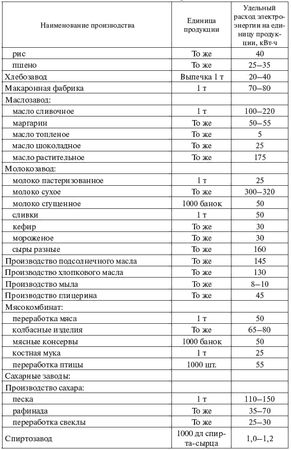

Окончание табл. 2.3

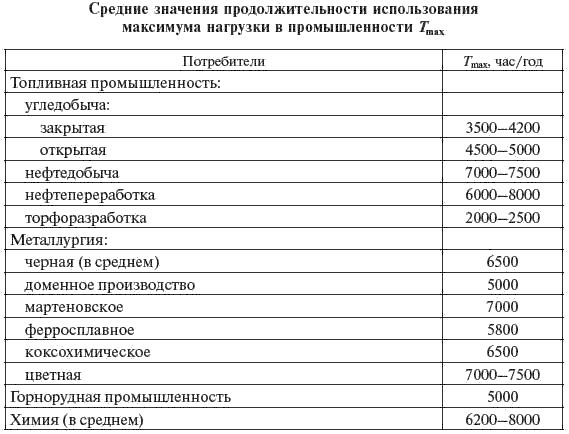

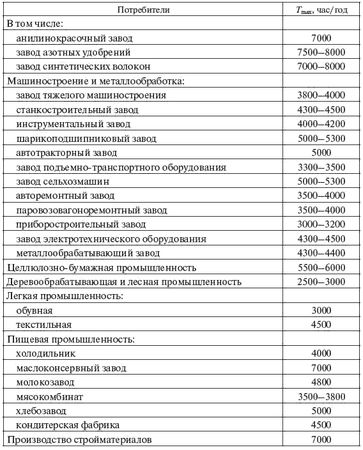

Средние значения продолжительности использования максимума нагрузки в промышленности приведены в табл. 2.4.
Таблица 2.4
Окончание табл. 2.4
Максимальная расчетная нагрузка электротяги электрифицируемого участка железной дороги определяется по формуле
РР = 1,3 Рр. сим. + Рн. т., (2.3)
где Рр.сим. - расчетная трехфазная среднесуточная тяговая нагрузка участка, определяемая в проекте электрификации на основе тяговых и электрических расчетов по заданным размерам движения месяца интенсивных перевозок на пятый год эксплуатации с учетом потерь энергии и расхода на СН, кВт;
1,3 - коэффициент суточной неравномерности нагрузки от группы тяговых подстанций;
Рн.т. - расчетная нагрузка нетяговых железнодорожных потребителей участка.
При отсутствии указанных данных, полученных от специализированной организации, максимальная расчетная нагрузка (Рmах) может быть определена по формуле
Рр. max = Агод/Тmax, (2.4)
где Агод - годовое электропотребление электрифицируемого участка железной дороги;
Тmax - расчетная продолжительность использования максимума нагрузки электротяги. Значения Тmax могут быть приняты от 5700 до 6500 час/год.

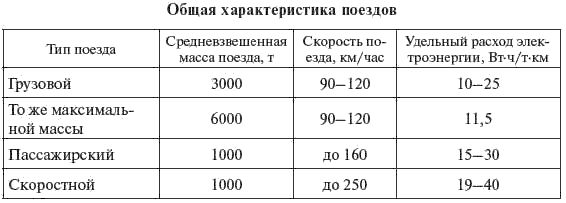

Основная нагрузка при электротяге создается грузовыми поездами. Наличие пассажирских и пригородных поездов снижает суммарную нагрузку, так как эти поезда легче и они "снимают с графика" некоторое количество грузовых поездов. Характеристики отдельных типов поездов приведены в табл. 2.5.
Таблица 2.5
Расчет расхода электроэнергии на обычном грузовом направлении для ровного продольного профиля пути рассмотрен ниже. Так, для средних значений числа пар грузовых поездов 50, с максимальной массой - 2, пассажирских - 20 в сутки общий расход электроэнергии на 1 км пути за год составит:
Ауд = (2 × 6000 × 11,5 + 2 × 50 × 3000 × 15 + 2 × 20 × 1000 × 20) × 365 =
= 1 984870 кВтч/км в год ≈ 2,0 млн кВтч/км в год.
С ростом мощности локомотивов, которые предполагается в ближайшие годы использовать на скоростных железнодорожных магистралях, удельные показатели электрификации возрастут.

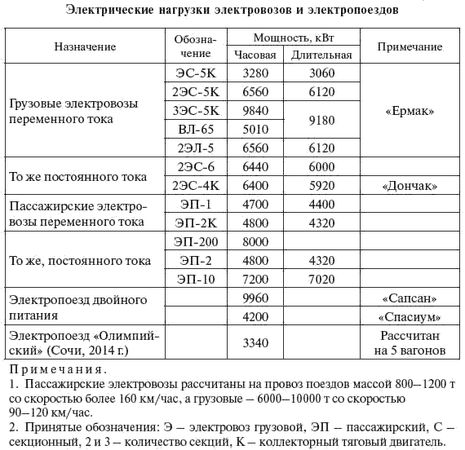

Электрические нагрузки электровозов и электропоездов приведены в табл. 2.6.
Таблица 2.6

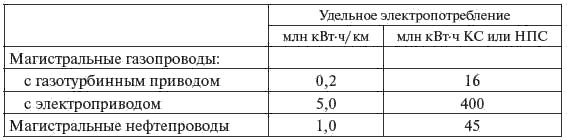

Ориентировочные удельные показатели электропотребления на 1 км магистральных трубопроводов и на одну компрессорную станцию (КС) газопроводов или нефтеперекачивающую станцию (НПС) нефтепроводов приведены ниже:
Число часов использования максимальной нагрузки магистральных трубопроводов составляет 7650–8400 час/год.
Расход электроэнергии на нужды сельскохозяйственного производства определяется на основе данных об удельных нормах расхода электроэнергии на единицу продукции. Основные потребители электроэнергии в сельскохозяйственном производстве - животноводческие и птицеводческие фермы и комплексы, а также парники, теплицы, оросительные установки и прочие потребители (мастерские, зерносушилки и др.).

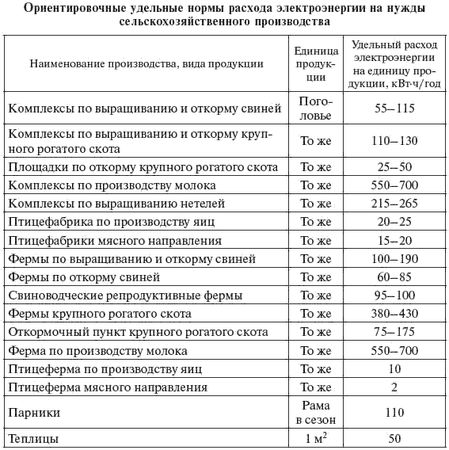

Для ориентировочной оценки перспективного потребления электроэнергии на производственные нужды сельскохозяйственных потребителей можно пользоваться обобщенными показателями удельного потребления электроэнергии (табл. 2.7).
Таблица 2.7
Меньшие удельные расходы имеют место на крупных комплексах и фермах, большие - на мелких.

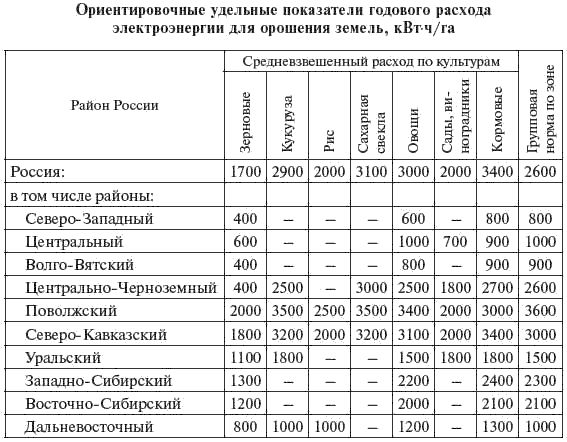

В табл. 2.8 приведены ориентировочные данные по удельным расходам электроэнергии на 1 г. орошаемых земель по основным сельскохозяйственным культурам для различных зон страны при двухсменном поливе.
Таблица 2.8

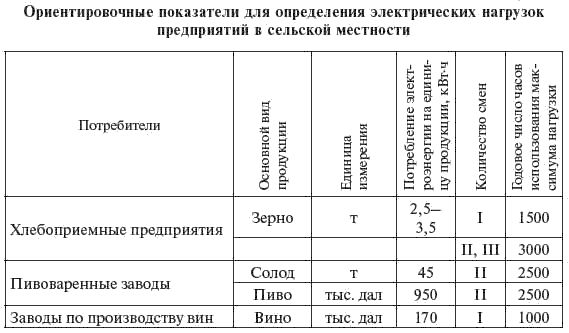

Показатели для оценки электрических нагрузок и потребления электроэнергии предприятий в сельской местности приведены в табл. 2.9.
Таблица 2.9
Окончание табл. 2.9.
2.4. Электрические нагрузки и потребление электроэнергии на коммунально-бытовые нужды и в сфере обслуживания
Потребители электроэнергии на коммунально-бытовые нужды подразделяются на жилой и общественный секторы. Первая группа характеризуется распределенной нагрузкой, основная величина которой связана с внутриквартирным потреблением электроэнергии, вторая - распределенной (магазины, аптеки, кинотеатры и др.) и сосредоточенной нагрузкой (водопровод, канализация и др.).

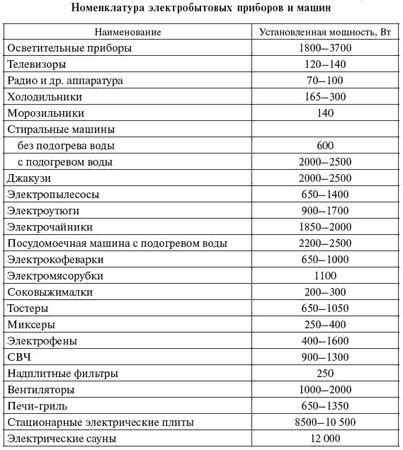

В последние годы возникла необходимость корректировки действующих нормативов электрических нагрузок (РД 34.20.185-94) в связи с появлением у части населения возможности использования в быту широкого набора современных электробытовых приборов и машин, а также в связи со строительством в городах и сельской местности зданий по индивидуальным проектам с квартирами повышенной комфортности. Новые удельные нормативы электрических нагрузок определялись на основе данных по новой застройке городов, анализа рынка электробытовых приборов и машин и степени насыщения ими квартир как в настоящее время, так и на перспективу. Расчетная номенклатура электробытовых приборов и машин при общей площади квартир от 70 до 150 м приведена в табл. 2.10.
Таблица 2.10

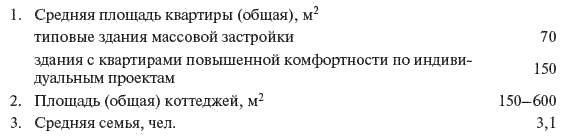

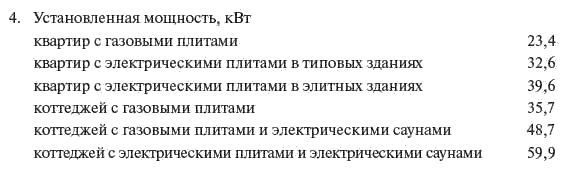

Исходные данные для расчетов электрических нагрузок жилых зданий (квартир) и коттеджей приведены ниже.
Для квартир с газовыми плитами удельная расчетная электрическая нагрузка определяется следующими приборами: стиральной машиной с подогревом воды, посудомоечной машиной с подогревом воды, электропылесосом, джакузи и прочими приборами небольшой мощности (освещение, телевизоры, холодильники) и др. Для квартир с электрическими плитами в типовых зданиях добавляется электрическая плита и электрический чайник.
Для квартир повышенной комфортности принимается электрическая плита большей мощности, добавляется вентилятор (кондиционер), СВЧ и большее количество других приборов небольшой мощности.
Для коттеджей помимо всех вышеперечисленных приборов и машин принимается большая нагрузка освещения и прочих приборов небольшой мощности и (вариантно) электрическая сауна.
Удельная расчетная электрическая нагрузка электроприемников коттеджей, кВт/коттедж приведена в табл. 2.11.
Таблица 2.11
