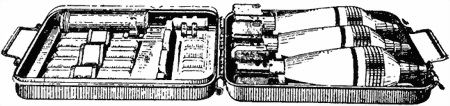

Рис. 20. Лоток для мин
6. МИНОМЕТНАЯ ДВУКОЛКА И ВЬЮКИ
39. Минометная двуколка (рис. 21) предназначается для перевозки на походе:
а) миномета, разобранного на три части (ствол, двунога-лафет и опорная плита);
б) 10 лотков с минами (осколочными или дымными);
в) ящика "ЗИП" - минометного;
г) малой опорной плиты (для мерзлого и твердого грунта);
д) суточной дачи фуража;
е) комплекта конской принадлежности;
ж) комплекта "ЗИП" для двуколки;
з) лопаты и лома.
В стрелковых частях упряжь к двуколке одноконная. В кавалерийских частях разрешается приделать валек для пристяжной лошади. Для больших подъемов и крутых спусков имеются лямки для дополнительной тяги (или торможения) усилиями минометного расчета.

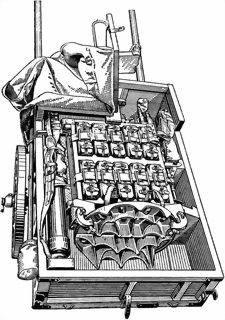

Рис. 21. Минометная двуколка
40. Вьюки для переноски миномета и лотков.

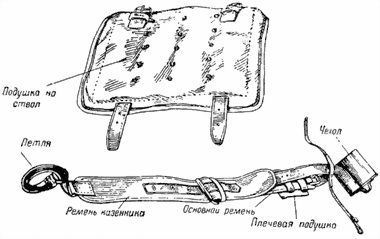

Вьюк № 1 (рис. 22) для переноски ствола миномета состоит из: петли на ствол, дульного чехла, основного ремня, ремня казенника, подушки на ствол, плечевых подушек.

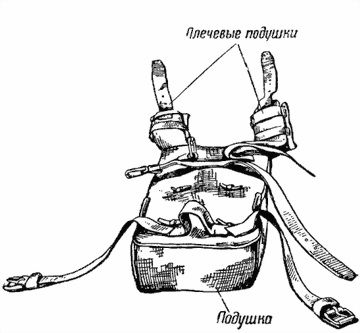

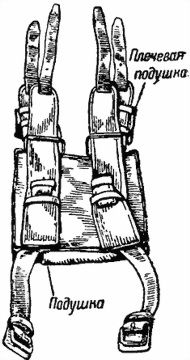

Вьюк № 2 (рис. 23) для переноски двуноги-лафета состоит из подушки с плечевыми ремнями, ремнями для крепления двуноги к подушке и плечевых подушек.
Рис. 22. Вьюк для переноски ствола миномета

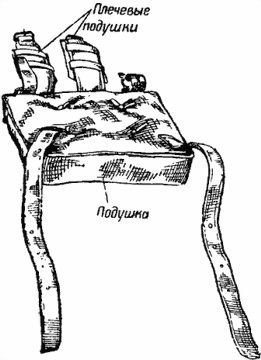

Вьюк № 3 (рис. 24) для переноски опорной плиты состоит из подушки с плечевыми ремнями, ремнями для крепления опорной плиты к подушке и плечевых подушек.
Вьюк для переноски лотков с минами (рис. 25) состоит из подушки с плечевыми ремнями, ремнями для крепления двух лотков и плечевых подушек.
41. Конские минометные вьюки предназначены для горнострелковых частей.
Рис. 23. Вьюк для переноски двуноги-лафета
Рис. 24. Вьюк для переноски опорной плиты
Рис. 25. Вьюк для переноски лотков
Комплект состоит из четырех конских вьюков:
№ 1 - для ствола, двуноги, опорной плиты и банника (рис. 26 и 27);
№ 2 - для ящика "ЗИП" и пяти лотков с осколочными минами (или четырех лотков и малой опорной плиты) (рис. 28 и 29);
№ 3 и 4 - для шести лотков с минами каждый (рис. 30 и 31).
Кроме того, на каждый вьюк укладываются комплект конской принадлежности, суточная дача фуража и два стэка, предназначенные для дополнительной тяги (или торможения) усилиями минометного расчета на больших подъемах и крутых спусках.
42. Запасные части, инструмент и принадлежность "ЗИП" (рис. 32, 33, 34) возятся в ящике в минометной двуколке. В горнострелковых частях - на конском вьюке.
7. РАЗБОРКА, СБОРКА И ОСМОТР МИНОМЕТА
Разборка миномета
43. Разборка миномета производится для чистки, устранения неисправностей и замены неисправных частей.
Расчету разрешается:
а) снимать прицел;
б) отделять ствол от опорной плиты;
в) свинчивать казенник;
г) отделять ствол от двуноги-лафета;
д) разбирать амортизатор при замене поломанных пружин.
Все остальные механизмы разбираются только в мастерских.
44. Снять прицел: вращая маховичок, ослабить винт, крепящий прицел к вертлюгу; вытянуть прицел из паза вертлюга вверх; осмотреть прицел и обтереть его насухо; уложить прицел в коробку.

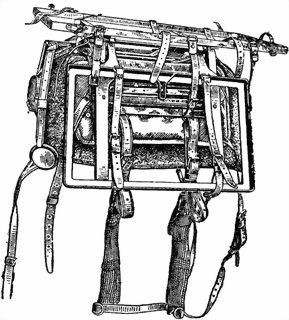

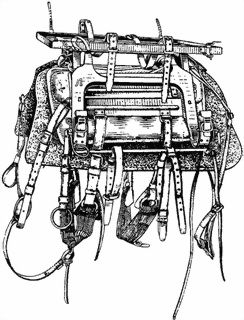

Рис. 26. Конский минометный вьюк № 1
Рис. 27. Конский минометный вьюк № 1 в походном положении

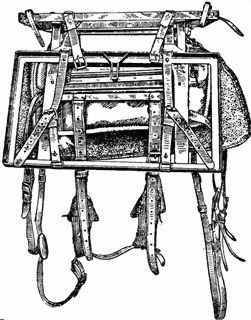

Рис. 28. Конский минометный вьюк № 2
Рис. 29. Конский минометный вьюк № 2 в походном положении
Рис. 30. Конский минометный вьюк № 3
Рис. 31. Конский минометный вьюк № 3 в походном положении

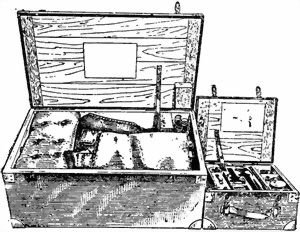

Рис. 32. Ящик с ЗИП 82 БМ-37
Рис. 33. Ящик полкового ЗИП 82 БМ-37

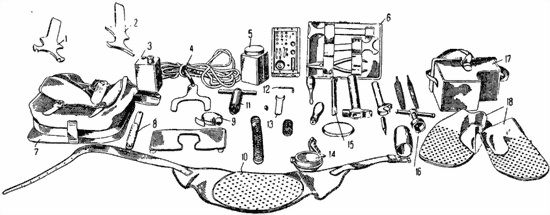

Рис. 34. Запасные части, инструмент и принадлежность (ЗИП 82 БМ-37):
1 - ключ № 2-И; 2 - ключ № 1-И; 3 - жестянка на 0,4 кг жидкой смазки (сб. 3-ж); 4 - вилка для сбрасывания мин (сб. 9-Ю); 5 - жестянка на 0,4 кг густой смазки (сб. 1-ж); 6 - вкладная доска в сумку для инструмента; 7 - сумка для инструмента (сб. 1-Я); 8 - щетка: 9 - динамоэлектрический фонарь; 10 - наплечник (сб. 8-Ю); 11 - экстрактор; 12 - отвертка 4-И; 13 - ключ 8-И; 14 - масленка (сб. 2-ж); 15 - ломик; 16 - ключ для бойка (сб. 3-И); 17 - сумка (футляр) для прицела МП-1 (сб. 3-Я); 18 - рукавицы (правая и левая) (сб. 7-Ю)
45. Отделить ствол от опорной плиты, отвинтить казенник и отделить ствол от двуноги-лафета (миномет обр. 1937 г.):
Рис. 35
а) удерживая двуногу за вертлюг, отвинтить на несколько оборотов поджимной винт наметки и отвести головку винта вправо, откинуть наметку влево; приподнять ствол, повернуть его вокруг своей оси на 90° и отделить ствол от плиты;

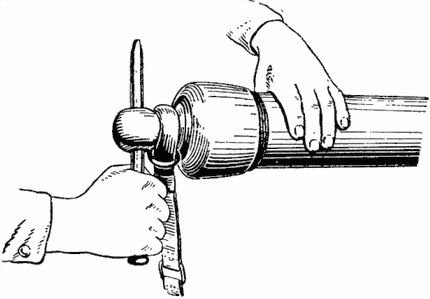

б) положить ствол на обойму амортизатора, накинуть на него наметку и завинтить прижимной винт; вставить ломик в отверстие шаровой пяты (рис. 35) и, вращая его в сторону, обратную ходу часовой стрелки, свинтить казенник со ствола, положить казенник на подстилку; обтюрирующее кольцо из казенника не вынимать;
в) отделить ствол от двуноги-лафета, положить ствол и двуногу-лафет на подстилку.
У миномета обр. 1936 г. казенник отвинчивать ключом, для чего вставить его в одно из гнезд казенника.
46. Разобрать амортизатор только в том случае, если надо заменить сломанную пружину амортизатора.
