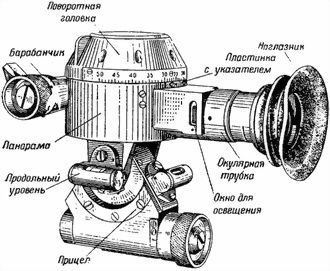

Рис. 13. Прицел МП-1
Барабанчик служит для вращения поворотной головки. Он имеет: а) ручку-выключатель для освобождения головки панорамы от барабана; б) кольцо с дополнительной угломерной шкалой, разделенной на 100 делений, занумерованных через 10 делений; цена одного деления равна одному делению угломера; эта шкала служит для установки поворотной головки с точностью до одного деления угломера (0-01); кольцо закреплено на оси барабанчика винтом; в) указатель для установки шкалы барабанчика; г) маховичок для вращения барабанчика.
Окулярная трубка служит для помещения окулярных стекол (линз). При наводке без противогаза муфта наглазника выдвигается доотказа назад, при наводке в противогазе - доотказа вперед.
27. Прицел служит для придания необходимых углов возвышения. Он имеет одинаковое устройство с минометным прицелом МП-82, но к нему прикреплен поперечный уровень.
Примечание. При стрельбе из минометов, кроме описанных прицелов, может применяться обычный угломер-квадрант со шкалой прицела на квадранте (см. рис. 1).
28. Выверка прицела МП-1 производится так же, как прицела МП-82. Точка наводки должна быть удалена не менее чем на 1000 м.
5. ОСКОЛОЧНАЯ МИНА
29. Осколочная мина (рис. 14) состоит из: корпуса с центрующим утолщением; разрывного заряда, заполняющего внутреннюю полость корпуса; стабилизатора, в котором помещается вышибной патрон.
Корпус мины при взрыве дает большое число поражающих осколков. Сверху корпус имеет навинтованное очко для ввинчивания взрывателя, а снизу - для ввинчивания трубки стабилизатора; канавки центрующего утолщения не допускают прорыва пороховых газов при стрельбе.
Разрывной заряд состоит из сильно действующего дробящего взрывчатого вещества.
Стабилизатор обеспечивает устойчивость мины в полете. Он состоит из трубки и трех пар перьев. В стенке трубки просверлено 18 отверстий, через которые при выстреле вырываются пороховые газы вышибного патрона, воспламеняющие дополнительные заряды.
В перьях стабилизатора сделаны вырезы, в которые вкладываются дополнительные заряды ушками своих футляров.
30. Головной взрыватель (рис. 15) назначается для взрыва разрывного заряда мины при ударе о препятствие.

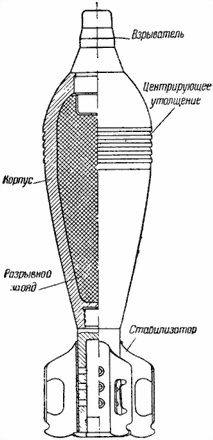

Рис. 14. Осколочная мина
Части взрывателя (рис. 16): а) корпус, в котором собраны все части; б) ударный механизм, состоящий из ударника с жалом и пружиной, оседающего цилиндра с пружиной, крышки ударника ("папиросы"), верхнего шарика-предохранителя, трех боковых шариков-предохранителей, предохранителя; в) предохранительный колпачок, навинчиваемый на корпус взрывателя спереди и свинчиваемый перед стрельбой; г) детонатор с капсюлем - помещается внизу корпуса взрывателя так, что жало ударника находится над капсюлем.

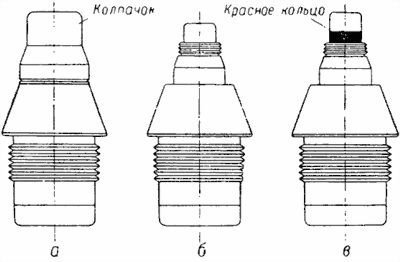

Рис. 15. Взрыватель М-1
а - взрыватель с колпачком, б - колпачок снят, взрыватель подготовлен к выстрелу, в - взрыватель взведен
31. Работа частей головного взрывателя. При хранении (рис. 16) взрывателя части его находятся в следующем положении: 1) ударник не взведен, пружина его в поджатом состоянии; 2) оседающий цилиндр удерживается на месте верхним шариком-предохранителем; 3) пружина оседающего цилиндра поджата; 4) боковые шарики-предохранители удерживают ударник на месте, а сами удерживаются стенками оседающего цилиндра и корпуса; 5) предохранительный колпачок навинчен на корпус взрывателя доотказа.
Перед выстрелом предохранительный колпачок свинчивается с корпуса.
Очень важно: после свинчивания предохранительного колпачка обратить внимание на выступающую из-за головки взрывателя крышку ударника (папиросу). На ней не должно быть видно красной кольцевой полосы, нанесенной красной краской. Если кольцо видно, взрыватель взведен, и стрелять такой миной нельзя - получится взрыв при выстреле. Такие мины уничтожаются подрывом.

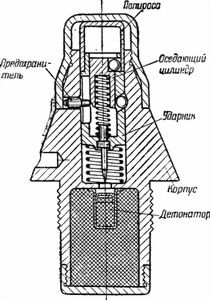

Рис. 16. Взрыватель М-1 (положение частей до выстрела)

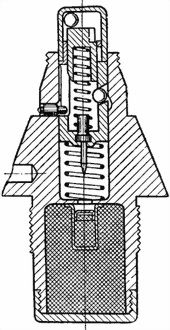

Рис. 17. Взрыватель М-1 (положение частей на полете)
В момент выстрела: оседающий цилиндр по инерции сжимает свою пружину и оседает вниз, вытесняя своим скосом стержневой предохранитель; освобожденный верхний шарик-предохранитель выпадает из своего гнезда внутрь крышки ударника (папиросы); вслед за этим на полете (рис. 17) пружина оседающего цилиндра подает его вверх доотказа, и освобожденные боковые шарики-предохранители выпадают внутрь ударника; в тот же момент разбирается пружина ударника и взводит его (отодвигает вверх доотказа).
При ударе о препятствие ударник сжимает свою пружину и резко продвигается внутрь; жало ударника накалывает капсюль, и мина мгновенно взрывается на поверхности (земля, снег и т. п.).

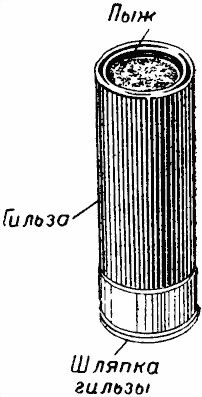

Рис. 18. Вышибной патрон
82. Вышибной патрон (рис. 18) служит для воспламенения дополнительных зарядов и для выбрасывания мины при стрельбе. Он вставляется в трубку стабилизатора.
Части патрона: а) картонная гильза с двойной стенкой; б) латунная шляпка гильзы с капсюлем в) пороховой заряд; г) пыж, закрывающий порох сверху.
При опускании мины в канал ствола хвостом вниз капсюль вышибного патрона натыкается на боек на дне казенника, и порох вышибного патрона воспламеняется. Газы вырывают стенки гильзы и прорываются через отверстия трубки стабилизатора в казенник ствола. Если в стабилизатор оставлены дополнительные заряды, они воспламеняются, давление увеличивается, начальная скорость возрастает, а с ними увеличивается и дальность стрельбы.

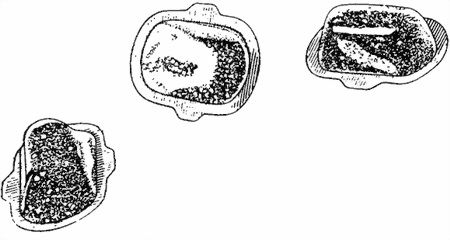

Рис. 19. Дополнительные заряды
Обратить внимание. Гильза вышибного патрона должна вылетать вместе с миной. В тех случаях, когда шляпка гильзы и оболочка капсюля остаются в казеннике, может произойти осечка при следующем выстреле (они закрывают боек).
33. Дополнительные пороховые заряды (рис. 19) помещены в сгорающие при выстреле футляры. Эти футляры укрепляются при подготовке мины к стрельбе своими ушками в прорези перьев стабилизатора. При выстреле дополнительные заряды воспламеняются от газов вышибного патрона.
Номера зарядов. Полный заряд при стрельбе из 82-мм миномета включает вышибной патрон и шесть дополнительных зарядов. В зависимости от количества дополнительных зарядов, применяемых при стрельбе на разные дальности, различают следующие номера зарядов:
а) нулевой - только вышибной патрон;
6) № 1 - вышибной патрон и один дополнительный заряд;
в) № 2, 3, 4, 5, 6 - вышибной заряд и два, три, четыре, пять и шесть дополнительных зарядов.
34. Подготовка мин к стрельбе заключается:
а) во ввинчивании головных взрывателей (производится на складе);
б) в установке вышибных патронов (на складе или минометчиками перед стрельбой);
в) в укреплении минометчиками дополнительных зарядов, которые выдаются минометчикам в пеналах, носимых в лотках вместе с минами, из расчета по четыре заряда на каждую мину.
35. Вставка дополнительных зарядов в стабилизаторы производится перед выстрелом, на огневой позиции миномета, по команде "Заряд такой-то". При этом количество дополнительных зарядов определяется по таблице стрельбы, соответственно дальности.
36. Дымная мина применяется для ослепления противника. Она отличается от осколочной мины тем, что вместо разрывного заряда снаряжается дымной смесью. Головка корпуса этой мины окрашена краской белого цвета, корпус - зеленой о цвета.
37. В минометной двуколке перевозится 10 лотков с 30 осколочными или дымными минами.
38. Лотки для мин (рис. 20) предназначаются для переноски мин расчетом и для перевозки в минометной двуколке. Лоток вмещает три снаряженные мины, пенал с двенадцатью дополнительными зарядами и малый пенал с запасным вышибным патроном.
