Ведомость 3ИП
| 1 | |||
| Комплект ЗИП * к прибору "Луч-ПМ2М" | 1 | ||
| Комплект ЗИП** к квадранту К-1 | 2 | ||
| Тара | |||
| 2Б14-1.13 Сп | Ящик | 1 | |
| 2Б14-1.14 Сп | Ящик | 1 | |
| 2Б14-1.41 Сп | Ящик группового комплекта ЗИП | 1 | |
* Поставляется в соответствии с Техническим описанием прибора "Луч-ПМ2М" и укладывается в ящик прибора.
** Поставляется в соответствии с Паспортом на квадрант и укладывается в футляр квадранта.
Таблица 2
Иллюстрированный перечень инструмента
| Инструмент | Назначение | Эскиз |
|---|---|---|
| Ключ 2Б14-1.05.1 Сп | Для вывинчивания (ввинчивания) резьбовых втулок из корпуса редуктора | № 1 |
| Ключ 2Б14-1.05.3 | Для вывинчивания (ввинчивания) плитки | № 2 |
| Ключ 7811–0317 ГОСТ 16984-79 | Для отвинчивания гаек при отделении корпусов амортизаторов от обоймы | № 3 |
| Ключ 2Б14-1.05.1 | Для ввинчивания трубы подъемного механизма в корпус редуктора | № 4 |
| Бородок 2Б14-1.04.1 | Для выбивания штифтов; при отделении поворотного механизма от вертлюга, при разборке механизма горизонтирования, корпусов амортизаторов | № 5 |
| Ломик 2Б14-1.04.3 | Для отвинчивания (навинчивания) казенника | № 6 |
| Отвертка 7810–0308 ГОСТ 17199-71 | Для поворота водила, для отвинчивания винтов, при отделении рукоятки хомута, в гайках корпусов амортизаторов, в механизме горизонтирования, при разборке редуктора | № 7 |
| Плоскогубцы 7814–0092 ГОСТ 5547-75 | Для вытаскивания шплинтов: при отделении механизмов горизонтирования от двуноги, при разборке предохранителя, при расстопорении винтов в вилках стоек лафета-двуноги, при от делении обоймы от наметки | № 8 |
| Ключ 7811-0023 | Для отделения стоек от кожуха подъемного механизма и хомута с амортизаторами от вертлюга | № 9 |
| Ключ 7811-0043 | Для навинчивания корпуса редуктора на трубу | № 10 |
| Отвертка 2Б14-1.06.1 | Для вывинчивания (ввинчивания) винта ограничителя хода в подъемном механизме | № 11 |
| Установочный ключ для Д-1 53-И-029 | Для установок на дистанционных трубках Т-1 и ОМ-82 | № 12 |
| Ключ № 6 53-ИР-300 | Для ввинчивания дистанционной трубки ОМ-82 | № 13 |
| Ключ № 3 53-И-85 | Для ввинчивания дистанционной трубки Т-1 | № 14 |
| Ключ № 14 ЗИ17 | Для ввинчивается взрывателя М-6 | № 15 |
| Ключ № 2 ЗИ15 | Для ввинчивания взрывателя М-5 | № 16 |
| Ключ комбинированный Сб 54-1 52-ИМП-832 | Для вывинчивания (ввинчивания) колпачка и гаек предохранителя | № 17 |

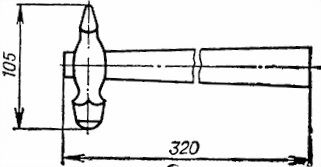

| Молоток 7850–0103 ГОСТ 2310-77 | Для отвинчивания (навинчивания) казенника, сборки (разборки) сборочных единиц | № 18 |
| Шаблон 2814-1.04.50 | Для проверки выступания (утопания) бойка | № 19 |

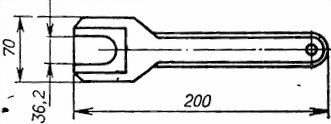

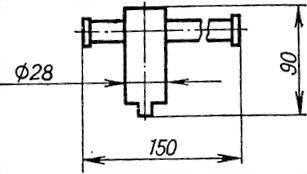

Эскиз № 1

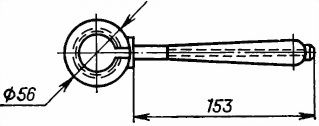

Эскиз № 2
Эскиз № 3

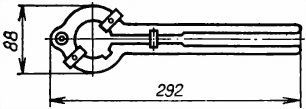

Эскиз № 4

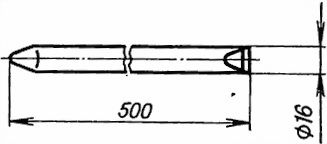

Эскиз № 5

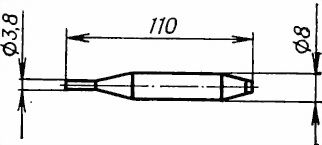

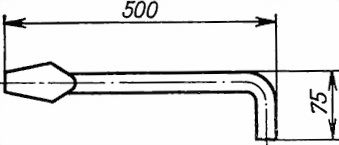

Эскиз № 6
Эскиз № 7
Эскиз № 8

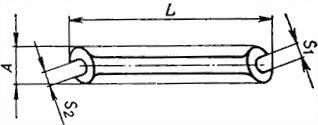

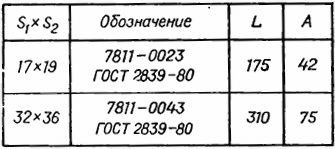

Эскиз № 9
Эскиз № 10
Эскиз № 11
Эскиз № 12
Эскиз № 13
Эскиз № 14
I
II
Эскиз № 15
Эскиз № 16
Эскиз № 17
Эскиз № 18
Эскиз № 19
При хранении и транспортировании ящики, в которых размещены миномет, ЗИП, инструмент и принадлежности, лотки, коллиматор К-1 и прибор "Луч-ПМ2М", должны быть опломбированы.
6. ТАРА И УПАКОВКА
Для упаковки миномета применяется деревянный ящик 2Б14-1.13 Сп. Укладка сборочных единиц миномета, деталей и эксплуатационной документации производится согласно таблице 2Б14-1.13.29.
Внутренние поверхности ящика выложены бумагой Б-80 ГОСТ 8828-75.
Укладка сборочных единиц производится на ложементы, к которым приклеен войлок в местах соприкосновения с изделием. Раскрепление сборочных единиц и деталей производится до полной неподвижности.
Одиночный комплект ЗИП укладывается в ящик 2Б14-1.14 Сп согласно таблице 2Б14-1.14.16, кроме стойки 2Б14-1.2 °Cп, которая упаковывается в ящик 2Б14-1.13 Сп.
Для упаковки группового комплекта ЗИП используется один ящик 2Б14-1.41 Сп, в который, согласно таблице 2Б14-1.41.9, производится укладка деталей и сборочных единиц ЗИП.
7. БОЕПРИПАСЫ
Минометный выстрел состоит из мины, взрывателя, ввинченного в головную часть мины, основного метательного заряда, помещенного в трубку стабилизатора, пакета дальнобойного метательного заряда или пакетов метательного заряда, размещенного на трубке стабилизатора.
Для стрельбы из миномета 2Б14-1 применяются выстрелы с осколочной, дымовой, осветительной и агитационной минами.
Осколочный выстрел предназначен для поражения живой силы и огневых средств противника осколками.
Дымовой выстрел применяется для ослепления наблюдательных пунктов и огневых средств противника, постановки дымовых завес на отдельных участках, а также для пристрелки.
Осветительный выстрел применяется для освещения местности и целеуказаний.
Взрыватель (трубка) служит для обеспечения действия мины у цели.
Заряды предназначены для выбрасывания мины из канала трубы минометов на требуемую дальность.
Основные данные о выстрелах изложены в табл. 3.
Таблица 3
