Рис. 3. Казенник:
1 - пружина 2Б14-1.01.52; 2 - корпус казенника 2Б14-1.01.80; 3 - плитка 2Б14-1.01 83, 4 - боек 2Б14-1.01.82; 5 - водило 2Б14-1.01.81
Корпус 2 казенника снаружи имеет форму усеченного конуса, переходящего в основании в конус со скосом, оканчивающийся шаровой пятой. Скос на конической поверхности позволяет обеспечить гарантированный зазор между казенником и опорной плитой при минимальном угле возвышения трубы.
Внутри корпуса выполнено углубление ступенчатой цилиндрической формы с резьбой для навинчивания трубы и канавками, являющимися лабиринтом уплотнения для пороховых газов между трубой и казенником, и резьбой для плитки 3.
Для установки водила 5 в определенное положение на корпусе казенника имеются обозначения: С - стрельба, Р - разряжание, Д - демонтаж.
Водило 5 выполнено в виде коленчатого валика, с одного конца которого имеется направление под установку в казеннике, переходящее в уступ, на котором выполнена стрелка, с другого - две лыски; подпружинное водило 5 этим концом входит в паз бойка 4, фиксируя его в определенном положении относительно плитки 3. Стрелка на водиле 5 предназначена для визуального определения положения бойка 4 (боевое - С, утопленное - Р). Средняя часть водила 5 имеет форму эксцентрика, который, будучи заведенным в окно бойка 4, взаимодействует с последним, поднимая или опуская его относительно плитки 3.
Механизм работает в режиме "жесткого накола" при установке водила в положение С.
При осечной ситуации перед разряжанием миномета необходимо утопить боек 4 в плитку 3, для чего достаточно нажать с помощью отвертки, вставленною в шлиц, на водило 5, выведя таким образом стопорящий конец водила из паза бойка 4, и повернуть водило 5 на 180° в любую сторону в положение Р, боек опустится вниз - контакт между капсюлем осечной мины и бойком отсутствует.
После извлечения осечной мины из канала трубы взвод бойка осуществляется поворотом водила 5 на 180° в любую сторону в положение С. При разборке механизма достаточно нажать с помощью отвертки на водило и повернуть его в положение Д.
3.2. Опорная плита
Опорная плита (рис. 4) предназначена для передачи на грунт силы отдачи миномета при выстреле и обеспечения устойчивого положения.
Опорная плита пре оставляет собой штампосварную конструкцию и содержит основной лист 4 сферической формы и подпятник 11, к которым приварены три сошника 3 коробчатой формы, уголки 2, 6, 10 и ребра 5, 7, 8, обеспечивающие сцепление плиты с грунтом.
Все сошники и ребра расположены радиально и приварены к подпятнику в целях укрепления центра плиты. Подпятник 11 имеет шаровое гнездо для соединения трубы миномета с плитой. Такая конструкция опорной плиты обеспечивает круговой обстрел из миномета.
Рис. 4. Опорная плита:
1 - рукоятка 2Б14.02.2 Сп; 2 - правый уголок 2Б14.02.9; 3 - сошник 2Б14.02.7, 4 - основной лист 2Б14.02.1; 5 - малое ребро 2Б14.02.5; 6 - уголок 2Б14.02.11; 7 - большое ребро 2Б14.02.4, 8 - большое ребро 2Б14.02.3; 9 - малое ребро 2Б14.02.6, 10 - левый уголок 2Б14.02.8, 11 - подпятник 2Б14.02.12; 12 - скоба 2Б14.02.3 Сп; А - отверстия
Три отверстия А - технологические.
Рукоятка 1 служит для переноски плиты. К основному листу 4 приварены скобы 12, необходимые для закрепления плиты на вьюке.
3.3. Лафет-двунога
Лафет-двунога (рис. 5) служит опорой для трубы миномета в боевом положении и обеспечивает придание ей углов вертикального и горизонтального наведения. На лафете-двуноге размещены механизмы наведения: подъемный, поворотный, механизм горизонтирования и кронштейн для крепления изделия МПМ-44М. Механизмы наведения выполнены закрытыми.

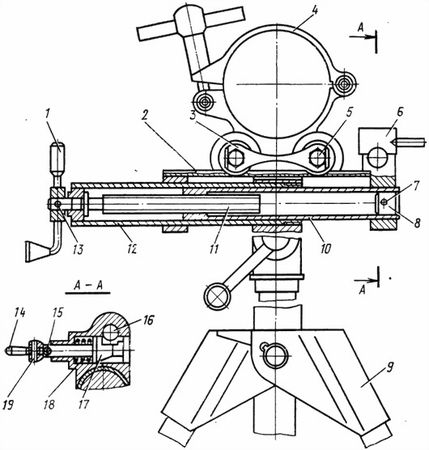

Рис. 5. Лафет-двунога:
1 - рукоятка 2Б14-1.03.27 Сп; 2 - вертлюг 2Б14-1.03.3 Сп; 3 - шайба 2Б14.03.12; 4 - хомут с амортизаторами 2Б14-1.03.2 Сп; 5 - болт 2Б14.03.13; 6 - кронштейн 2Б14-1.03.320; 7 - штифт 4×30 ОСТ 3-2234-80; 8 - заглушка 2Б14-1.03.310; 9 - двунога 2Б14-1.03.1 Сп; 10 - труба 2Б14-1.03.26 Сп; 11 - горизонтальный винт 2Б14-1.03.2; 12 - наружная труба 2Б14-1.03.5 Сп; 13 - штифт 4×20 ОСТ 3-2234-80, 14 - рукоятка 7061–0003 ГОСТ 3055-69; 15 - штифт 4×20 ОСТ 3-2234-80; 16 - ось прицела, 17 - шток 2Б14.03.10; 18 - пружина 2Б14.03.11; 19 - штифт 4×16 ОСТ 3-2234-80
Основные сборочные единицы лафета-двуноги: двунога 9, вертлюг 2, рукоятка 1, наружная труба 12, хомут 4 с амортизаторами и труба 10.
Двунога (рис. 6) состоит из левой и правой трубчатых стоек 6 и 3, имеющих в верхней части фигурные вилки, соединенные шарнирно с помощью винтов 21, ввинчиваемых в цапфу кожуха подъемного механизма. Между щеками вилок установлены шайбы 22 во избежание износа поверхностей щек; плотное прилегание щек обеспечивается затяжкой винтов 21, предохраняемых от самоотвинчивания шплинтами 20. Внизу стойки 6 и 3 двуноги имеют тарели 2 для опоры на грунт и перья 1 сошников для сцепления с грунтом. Дополнительно в целях обеспечения устойчивости двуноги на сыпучих (насыпных) грунтах в тарелях предусмотрены отверстия Г под костыли, забиваемые в грунт. На левой стойке 6 двуноги с помощью штыря 14, шайбы 13 и шплинта 16 закреплен корпус механизма 7 горизонтирования. В походном положении механизм горизонтирования устанавливается вдоль левой стойки двуноги и прикрепляется к ней защелкой 8, в боевом положении механизм 7 горизонтирования соединен с кожухом подъемного механизма заведением наконечника 17 в гнездо В с фиксацией в нем штырем 12.
