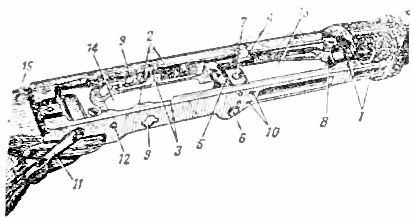

Рис. 24. Ствольная коробка:
1 - вырезы для запирания затвора; 2 - отгибы; 3 - вырезы в отгибах; 4 - отрицательный выступ; 5 - перемычка; 6 - ось перемычки; 7 - останов затвора; 8 - вырез для зацепа магазина; 9 - отверстия для предохранителя; 10 - фиксирующие выемки; 11 - замыкатель крышки ствольной коробки; 12 - фиксатор замыкателя; 13 - окно для магазина; 14 - окно для ударно-спускового механизма; 15 - приклад
Ствольная коробка имеет:
- внутри - вырезы для запирания затвора, задние стенки которых являются боевыми упорами, и с левой стороны выступ со скосом для предварительного поворота затвора в начале его запирания; отгибы с вырезами для направления движения затворной рамы и затвора; отражательный выступ со скосом для отражения гильз; перемычку с осью для присоединения ударно-спускового механизма и гнездом для помещения останова затвора с пружиной, вырез для зацепа магазина;
- в боковых стенках - отверстия для предохранителя и отверстия для замыкателя крышки ствольной коробки; на правой стенке - две фиксирующие выемки для постановки предохранителя и фиксатор замыкателя крышки ствольной коробки; на левой стенке - выступы для крепления (присоединения) оптического прицела;
- снизу - окно для магазина и окно для ударно-спускового механизма.
К ствольной коробке прикреплен приклад.
13. Крышка ствольной коробки (рис. 25) предохраняет от загрязнения части и механизмы, помещаемые в ствольной коробке. В ней размещается возвратный механизм. Впереди она имеет выступы для фиксации крышки в нижнем упорном кольце ствола; с правой стороны - вырезы для прохода выбрасываемых наружу гильз и для движения рукоятки перезаряжания; сзади - вкладыш, в боковых стенках - отверстия: слева - для оси серьги возвратного механизма, справа - для выталкивания этой оси выколоткой. Вкладыш имеет окно для серьги возвратного механизма, выступ с полукруглой выемкой для крепления крышки к ствольной коробке с помощью замыкателя; цилиндрический выступ, который вместе с передней стенкой вкладыша воспринимает удар затвора и затворной рамы в крайнем заднем положении; отверстие для оси серьги возвратного механизма и пружинный фиксатор оси серьги.

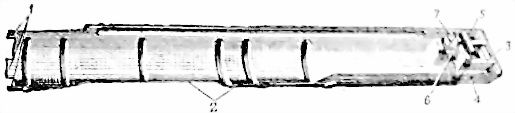

Рис. 25. Крышка ствольной коробки:
1 - выступы; 2 - вырезы; 3 - вкладыш; 4 - отверстие для выталкивания оси; 5 - выступ с полукруглой выемкой; 6 - цилиндрический выступ; 7 - пружинный фиксатор

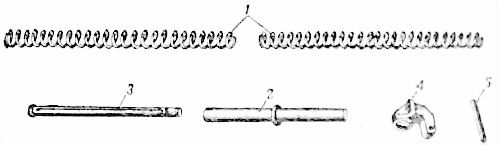

Рис. 26. Возвратный механизм:
1 - возвратные пружины; 2 - направляющая втулка; 3 - направляющий стержень; 4 - серьга; 5 - ось серьги
14. Возвратный механизм (рис. 26) служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из двух одинаковых возвратных пружин, направляющей втулки, направляющего стержня и серьги с осью, с помощью которых он закрепляется во вкладыше крышки ствольной коробки.

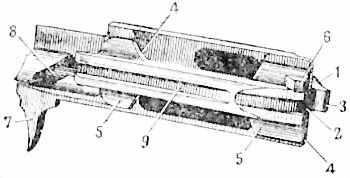

Рис. 27. Затворная рама:
1 - канал для возвратного механизма; 2 - канал для затвора; 3 - выступ; 4 - пазы для отгибов ствольной коробки; 5 - направляющие выступы; 6 - выступ для опускания рычага автоспуска; 7 - рукоятка перезаряжания; 8 - фигурный вырез; 9 - паз для прохода головки курка
15. Затворная рама (рис. 27) служит для приведения в действие затвора и ударно-спускового механизма.
Затворная рама имеет внутри - верхний канал для возвратного механизма, нижний канал для затвора, продольный паз для прохода отражательного выступа (в винтовках первого выпуска этот паз отсутствует) и два боковых канала, сделанных для облегчения; сзади - выступ, исключающий возможность выстрела при недокрытом затворе и служащий для поворота курка при отходе затворной рамы назад; по бокам - пазы с направляющими выступами для движения затворной рамы по отгибам ствольной коробки; с левой стороны сзади - выступ для опускания (поворота) рычага автоспуска; с правой стороны впереди - рукоятку для перезаряжания винтовки; снизу - фигурный вырез для помещения в нем ведущего выступа затвора и паз со скосом для прохода головки курка.
16. Затвор (рис. 28) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки ударника.
Остов затвора имеет: на переднем срезе - два цилиндрических выреза для дна гильзы и выбрасывателя; два выема, исключающих удар затвора о казенный срез ствола; три боевых выступа, которые при запирании затвора заходят в вырезы ствольной коробки; на правом боевом выступе расположен ведущий выступ для поворота затвора при запирании и отпирании; на левом выступе имеется Скос для предварительного поворота затвора при запирания; нижний выступ является досылателем патронов; на левой стороне - продольный паз для прохода отражательного выступа ствольной коробки; в утолщенной части остова затвора - поперечные отверстия для оси выбрасывателя и шпильки ударника. Внутри остова затвора сделан канал для помещения ударника.

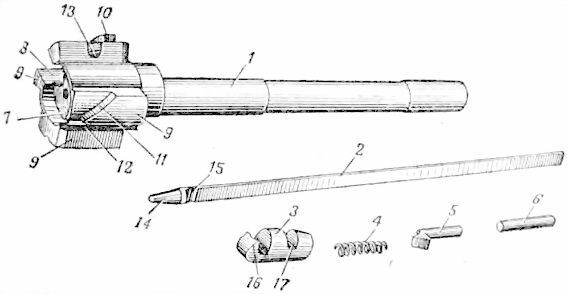

Рис. 28. Затвор:
1 - остов затвора; 2 - ударник; 3 - выбрасыватель; 4 - пружина выбрасывателя; 5 - ось выбрасывателя; 6 - шпилька ударника; 7 - вырез для дна гильзы; 8 - вырез для выбрасывателя; 9 - боевые выступы; 10 - ведущий выступ; 11 - скос; 12 - продольный паз для отражательного выступа; 13 - отверстие для оси выбрасывателя; 14 - боек ударника; 15 - уступ для шпильки; 16 - зацеп выбрасывателя; 17 - вырез для оси
Ударник имеет боек и уступ для ограничения движения ударника шпилькой.
Выбрасыватель с пружиной служит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.
17. Ударно-спусковой механизм (рис. 29) служит для спуска курка с боевого взвода и взвода автоспуска, обеспечения ведения одиночного огня, прекращения стрельбы, предотвращения выстрела при незапертом затворе и для постановки винтовки на предохранитель.
Ударно-спусковой механизм состоит из корпуса, курка с боевой пружиной, автоспуска, шептала и спускового крючка с пружиной.
Корпус имеет: снизу - предохранительную скобу, окно для хвоста спускового крючка; в боковых стенках - три отверстия с вырезами с правой стороны для осей спускового крючка, шептала и автоспуска, а также отверстия для оси предохранителя и оси курка; спереди - вырезы для оси перемычки ствольной коробки; сзади - зацепы для концов пружины спускового крючка; внутри - стойку с вырезом для направления движения тяги спускового крючка и ограничителем для хвоста шептала.
