Рис. 14. Выталкивание оси выбрасывателя
Рис. 15. Удерживание курка при спуске его с боевого взвода
6) Отделить газовую трубку с регулятором. Повернуть регулятор (см. рис. 23) до совмещения выреза на его передней части с выступом защелки газовой трубки, пальцем нажать на защелку и с помощью ключа пенала отвинтить газовую трубку (рис. 16), а затем снять с нее регулятор.
9. Порядок сборки снайперской винтовки после полной разборки.
1) Присоединить газовую трубку с регулятором. Надеть на газовую трубку регулятор; нажать на защелку газовой трубки и завинтить газовую трубку, используя ключ, пенала, до совпадения выреза на трубке с выступом защелки; утопить выступ защелки в вырез трубки; установить регулятор на необходимое деление.
Рис. 16. Отделение газовой трубки
2) Собрать ударно-спусковой механизм:
- присоединить спусковой крючок: вставить в корпус спусковой крючок с его пружиной (петля пружины должна находиться на заднем конце тяги), вставить ось, совместить ее выступ с вырезом на правой стенке корпуса и повернуть ось с помощью отвертки;
- присоединить курок с боевой пружиной: надеть боевую пружину на цапфы курка, вставить курок в корпус и закрепить его осью;
- присоединить шептало: вставить шептало в корпус так, чтобы его хвост зашел за петлю длинного конца боевой пружины; вставить ось, совместить ее выступ с вырезом на правой стенке корпуса и повернуть ось с помощью отвертки;
- присоединить автоспуск: вставить автоспуск в корпус так, чтобы его хвост зашел за петлю короткого конца боевой пружины; вставить ось, совместить ее выступ с вырезом на правой стенке корпуса и повернуть ось с помощью отвертки; завести концы пружины спускового крючка за зацепы корпуса.
3) Собрать затвор. Вставить выбрасыватель с пружиной в вырез затвора; нажав на выбрасыватель, вставить ось выбрасывателя; ввести в канал затвора ударник уступом к шпильке; со стороны ведущего выступа вставить в отверстие затвора шпильку и продвинуть ее до конца.
4) Собрать возвратный механизм. Вставить в направляющую втулку со стороны отверстия большего диаметра направляющий стержень (вырезами вперед), надеть на направляющую втулку возвратные пружины; надеть направляющую втулку на звено шомпола и поставить его вертикально на стол или упор, сжать заднюю возвратную пружину, надеть серьгу на направляющий стержень и сдвинуть ее в сторону по вырезам стержня, отпустить пружину (ее конец должен войти в чашечку серьги); завести серьгу в окно вкладыша крышки ствольной коробки; нажать на пружинный фиксатор оси серьги и продвинуть в отверстие ось серьги до захода ее конца за фиксатор.

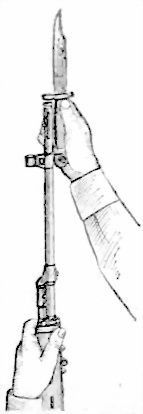

Рис. 17. Примыкание штыка-ножа

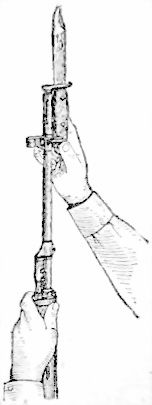

Рис. 18. Отмыкание штыка-ножа
5) Собрать магазин. Вставить подаватель и пружину в корпус магазина, сжать пружину до захода стопорной планки в корпус и, удерживая ее в таком положении, надеть крышку магазина на корпус так, чтобы она своими захватами удерживалась на отгибах корпуса, а выступ стопорной планки заскочил в отверстие крышки
6) Дальнейшую сборку производить, руководствуясь ст. 7.
10. Примыкание и отмыкание штыка-ножа.
1) Примыкание штыка-ножа. Вынуть штык-нож из ножен; надвинуть его пазами на упор основания мушки, а кольцом на пламегаситель (рис. 17) до полного закрывания защелки.
2) Отмыкание штыка-ножа. Большим пальцем правой руки нажать на защелку (рис. 18), продвинуть штык-нож вперед (вверх) и отделить его от винтовки; вложить штык-нож в ножны.
Глава III
УСТРОЙСТВО ЧАСТЕЙ И МЕХАНИЗМОВ СНАЙПЕРСКОЙ ВИНТОВКИ, ПРИНАДЛЕЖНОСТИ И ПАТРОНОВ
Назначение, устройство частей и механизмов винтовки
11. Ствол (рис. 19) служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо, патронник, пульный вход и газоотводное отверстие. Калибр канала ствола 7,62 мм.

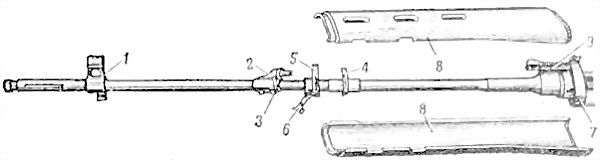

Рис. 19. Ствол:
1 - основание мушки; 2 - газовая камера; 3 - антабка; 4 - неподвижная часть верхнего упорного кольца; 5 - перемещающаяся часть верхнего упорного кольца; 6 - замыкатель верхнего упорного кольца, 7 - нижнее упорное кольцо; 8 - ствольные накладки; 9 - колодка прицела
Снаружи ствол имеет основание мушки, газовую камеру, антабку для ремня, верхнее и нижнее упорные кольца ствольных накладок, колодку прицела и на казенном срезе вырез для зацепа выбрасывателя.
Основание мушки (рис. 20) имеет упор для крепления штыка-ножа, щелевой пламегаситель и паз для предохранителя мушки.

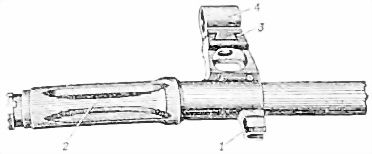

Рис. 20. Основание мушки:
1 - упор для штыка-ножа; 2 - пламегаситель; 3 - паз для предохранителя мушки; 4 - предохранитель мушки
Газовая камера (рис. 21) служит для направления пороховых газов из ствола на газовый поршень. Она состоит из газовой трубки с отверстием, регулятора, газового поршня и защелки газовой трубки. Внутри газовой камеры сделано наклонное отверстие, совмещенное с газоотводным отверстием в стенке ствола. Снаружи газовой трубки имеется четырехгранное утолщение для ключа пенала.
Газовый поршень помещается в газовой трубке и служит для передачи давления пороховых газов толкателю. Он имеет головку и гнездо для переднего конца толкателя.
Толкатель с пружиной (рис. 22) служит для отвода затворной рамы назад при выстреле. Он имеет венчик для упора пружины и ограничения движения толкателя назад. Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.

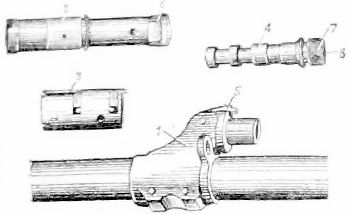

Рис. 21. Газовая камера:
1 - газовая камера; 2 - газовая трубка; 3 - регулятор; 4 - газовый поршень; 5 - защелка газовой трубки; 6 - четырехгранное утолщение для ключа пенала; 7 - головка газового поршня; 8 - гнездо для толкателя
Рис. 22. Толкатель:
1 - венчик; 2 - пружина толкателя
Регулятор имеет две установки, обозначенные цифрами 1 и 2. Устанавливается он на деление 1 против риски на защелке газовой трубки. При длительной стрельбе без чистки и смазки - может появиться задержка - не полный отход подвижных частей. В этом случае регулятор переводится на установку 2. Для этого необходимо в зацепы регулятора вставить закраину гильзы или патрона (рис. 23) и повернуть регулятор.
Рис. 23. Перестановка газового регулятора
Верхнее и нижнее упорные кольца служат для присоединения ствольных накладок к стволу. На нижнем упорном кольце имеются пружины ствольных накладок и выступ, предотвращающие смещение накладок, а также вырезы для выступов крышки ствольной коробки. Верхнее упорное кольцо состоит из двух частей - неподвижной и перемещающейся. На неподвижной части находятся упоры (отгибы) для удержания накладок, а на перемещающейся части - замыкатель для закрепления верхнего упорного кольца на присоединенных ствольных накладках. В стенках накладок сделаны вентиляционные окна.
12. Ствольная коробка (рис. 24) служит для соединения частей и механизмов винтовки, для обеспечения закрывания канала ствола затвором и запирания затвора; в ствольной коробке помещается затворная рама с затвором и ударно-спусковой механизм: сверху она закрывается крышкой.
