где ZП и ZT – полные сопротивления, соответственно, петли "фаза-нуль" и трансформатора, Ом.
Ток КЗ представляет собой сверхток, появляющийся в результате КЗ, вызываемого повреждением или неправильным соединением в электрической цепи.
Что же касается договорных величин электропотребления, то потребителю электрической энергии следует знать, что дополнительная плата за них не взимается. Однако при превышении заявленных договорных величин оплата электроэнергии в пределах заявленных величин осуществляется по действующему тарифу, а превышенная величина оплачивается по повышенной ставке, рассчитываемой по следующей формуле:
Сэ = (ДЭд · Тэ) + (ДЭс ∙Тэ ∙kэ), (5)
где Сэ – стоимость потребленной абонентом электроэнергии (с учетом субабонентов) в расчетном периоде;
ДЭд – количество электрической энергии, потребленной абонентом (с учетом субабонентов) в расчетном периоде в пределах договорных величин, установленных приложением к договору энергоснабжения;
ДЭс – количество электрической энергии, потребленной абонентом (с учетом субабонентов) в расчетном периоде сверх договорных величин, установленных приложением к договору энергоснабжения;
Тэ – действующий(-ие) в расчетном периоде тариф(-ы) на электрическую энергию, установленный(-ые) органами, осуществляющими государственное регулирование тарифов;
кэ – коэффициент, учитывающий потребление абонентом электрической энергии (с учетом субабонентов) в расчетном периоде сверх согласованного сторонами. Например, в ОАО "Мосэнергосбыт" этот коэффициент составляет от 1,05 до 1,5 в зависимости от размера превышения договорной величины потребления электроэнергии.
Количество потребленной абонентом (с учетом субабонентов) электрической энергии определяется на основании данных приборов и средств учета или в порядке, установленном договором энергоснабжения.
В остальном к потребителю электрической энергии, расширяющему свое электрохозяйство, в части подключения к электросети энергоснабжающей организации (или к балансодержателю сети, если подключение или расширение мощности осуществляется субабонентом) предъявляются те же требования, что и в случае вновь смонтированной электроустановки.
Следует знать, что если при увеличении мощности действующей электроустановки реквизиты и название организации, а также форма собственности остались прежними, то для перезаключения договора энергоснабжения необходимо оформить следующие документы:
разрешение на присоединение мощности с учетом ее дополнительной величины;
АРБПиЭО;
проект (схему) электроснабжения, согласованный в установленном порядке;
правоустанавливающие документы, подтверждающие право собственности либо иного законного основания владения энергопринимающим устройством.
При этом допуск электроустановки в эксплуатацию органом Ростехнадзора и ее техническое освидетельствование не требуются.
В случае если заказчик обратился за дополнительной мощностью в период действия договора, при изменении установленной платы за технологическое присоединение с него взимается разница между уплаченной им суммой и величиной платы за технологическое присоединение, установленной на текущий момент.
3.3. Подключение дополнительной мощности квартир. расчетные нагрузки квартир и жилого дома
С каждым годом бытовые условия граждан улучшаются, усложняется и совершенствуется внутренний дизайн квартир, наращивается необходимая электрическая мощность. В связи с этим у граждан возникает потребность в дополнительной мощности, что связано, как правило, с необходимостью непосредственного подключения квартиры к электрощитовой жилого дома (а не к квартирному стояку).
Нормативная установленная (присоединенная) мощность в квартире составляет порядка 10 кВт. Но в современных квартирах она достигает 25–50 кВт при единовременной нагрузке не менее 15 кВА. Это уже практически невозможно обеспечить однофазным напряжением 220 B, используя существующий ввод от квартирного стояка с проводами малого сечения (по существующим нормативам суммарное потребление электроприемников не должно превышать 3 кВт для квартир с газовыми плитами и 7 кВт с электроплитами). При превышении суммарной мощности электроприемников квартиры порядка 11 кВт необходима организация трехфазного питания напряжением 380/220 В. Помимо прочих достоинств трехфазного питания появляется возможность равномерно распределить нагрузки квартиры по каждой из трех фаз, что позволяет избежать неравномерного распределения нагрузок и, следовательно, возможного перегрева внутренней электросети квартиры и пожара.
В этом случае электроснабжение квартиры должно осуществляться отдельной питающей линией от ВРУ (электрощитовой) жилого дома, что фиксируется в разрешении (ТУ) на присоединение мощности.
В соответствии с постановлением Правительства РФ от 27 декабря 2004 г. № 861 присоединяемая мощность до 15 кВт на коммунально-бытовые нужды подлежит оплате в размере 5,5 МРОТ, что является вполне приемлемым для заявителей на дополнительную мощность – физических лиц (собственников жилых квартир).
Нетрудно догадаться, что такая мизерная плата не может в полной мере устраивать электросетевые компании, вследствие чего дополнительная мощность заявителей – собственников квартир они стали ограничивать до минимума.
Например, в Московском регионе электросетевая компания, на наш взгляд, необоснованно стала ограничивать единовременную нагрузку заявляемой мощности до 1,7 и/или 2 (реже 3) кВА. Нереальность такой величины мощности для обычной трех-, двух– и даже однокомнатной квартиры очевидна.
Основанием для отказа в расширении мощности жилых квартир до необходимой величины послужил "Свод правил по проектированию и строительству. Проектирование и монтаж электроустановок жилых и общественных зданий. СП 31-11-2003", введенный с 01.01.2004 г. Правила юридически не зарегистрированы и вряд ли пригодны для применения во всех многочисленных случаев подключения дополнительной мощности квартир. Но что есть, то есть; поэтому ниже приводятся основные положения из раздела 6 этих правил "Расчетные электрические нагрузки".
Удельная нагрузка электроприемников квартир (кВт/ квартиру) принимается по табл. 12 в зависимости от числа квартир жилого дома и типа кухонных плит. Удельные нагрузки установлены с учетом того, что расчетная неравномерность нагрузки при распределении ее по фазам трехфазных линий и вводов не превышает 15 %.
Из данных таблицы вытекает исключительно мрачная перспектива для граждан, желающих улучшить свои бытовые условия и получить в электросетевой компании разрешение на присоединение дополнительной мощности.
Например, из таблицы следует, что в 100-квартирном жилом доме с газовыми плитами мощность квартиры не должна превышать 0,85 кВт (!), а с электрическими плитами -1,5 кВт (!), в то время как мощность одной лишь электрической плиты равна 5,6 кВт, а еще в квартире имеются холодильник, телевизор и, наряду с электрическим освещением, еще многие другие электротехнические приборы.
Приведенные в таблице удельные расчетные нагрузки квартир, кроме того, учитывают нагрузку освещения общедомовых помещений (лестничных клеток, подполья, технических этажей, чердаков и т. д.), а также нагрузку слаботочных устройств и мелкого оборудования (щитки противопожарных устройств, автоматики, учета тепла и т. п., зачистные устройства мусоропроводов, подъемники для инвалидов).
Удельные расчетные нагрузки приведены для квартир средней общей площадью 70 м (квартиры от 35 до 90 м) в зданиях по типовым проектам.

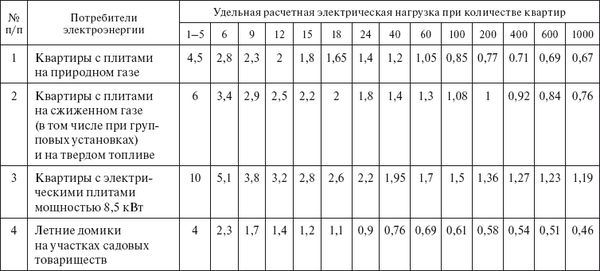

Таблица
Удельная расчетная электрическая нагрузка электроприемников квартир жилых зданий, кВт/квартиру
Примечание.
Удельные расчетные нагрузки для числа квартир, не указанного в таблице, определяются путем интерполяции.
Расчетные нагрузки для квартир с повышенной комфортностью следует определять в соответствии с заданием на проектирование или в соответствии с заявленной мощностью и коэффициентами спроса и одновременности, приведенными в табл. 13 и 14.
Таблица 13
Коэффициенты спроса для квартир повышенной комфортности
Таблица 14
Коэффициент одновременности ко
