Ну и в-третьих! Конечно, имея, например, ну совершенно лишние доллары, которые просто непонятно куда девать, вы можете, походив по маркетам, приобрести японский или голландский KB-приемник высокого класса, который будет ублажать ваш глаз, слух и чувство собственного достоинства!..
Кроме всего прочего, это обеспечит вам возможность "ловить" ВЕСЬ МИР!
Но учтите, что высококлассный приемник стоит очень дорого!
"Н": Каков уровень цен, хотя бы примерно?
"С": За KB-приемник с профессиональными параметрами около 2000 долларов!
"А": Больше вопросов не имею!..
"Н": А я - тем более!..
"С": Тогда, друзья мои, начинаем наш "военный совет"!
Глава 10. Структурная схема выбрана
"Спец": Итак, вопрос в принципе решен, я полагаю?
"Аматор": Да, безусловно!
"Незнайкин": И я так считаю!..
"А": Хотя выбор окончательного варианта структурной схемы еще не произведен!
"С": Вот именно этим мы сейчас и займемся!..
Итак, приступаем к обсуждению структурной схемы и ее особенностей. Я предлагаю начать с обсуждения радиотехнического тракта, затем обсудить особенности систем контроля и индикации, а затем вопросы электропитания разрабатываемого устройства. И, одновременно, не забыть о весогабаритных характеристиках.
"А": Вы, Спец, всю жизнь занимались разработками. Поэтому - Вам и карты в руки! Какой же радиотехнический тракт вы предлагаете принять за основу?

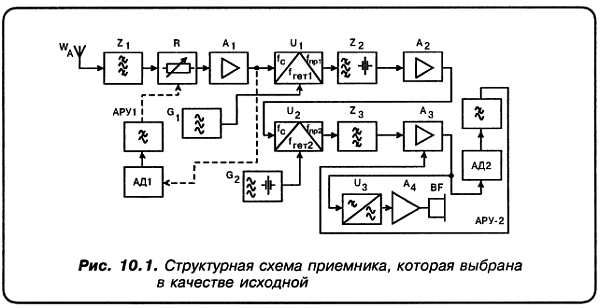

"С": Да вот, примерно, такой (см. рис. 10.1)!
"Н": А почему цепи первой АРУ даны пунктиром?
"С": Да потому, что мы должны еще выяснить такой вопрос. Будет ли аттенюатор R иметь плавную регулировку? В этом случае необходима цепь первой АРУ.
Или же аттенюатор R будет иметь некоторое фиксирование значение ослабления, которое будет задействовано,' если входной сигнал приемника превысит некоторое значение?
"А": Аттенюатор применяется для сохранения высокого динамического диапазона приемника?
"С": Да, именно для этого! В связи с чем, ослабление при малом сигнале должно быть равно НУЛЮ, а при большом сигнале иметь такое значение, чтобы не допустить перегрузки усилителя ВЧ, который обозначен на структурной схеме, как А1.
"А": АРУ-1 может строиться только как обратная АРУ?
"С": Нет, АРУ-1 может быть и прямого и смешанного типа также!
"А": А какое значение чувствительности приемника мы примем в качестве исходного для нашего реального случая? И вообще, не кажется ли Вам, что следует более подробно остановиться на шумах?
"С": Действительно!.. Этот вопрос мы до сих пор как-то обходили!
Так вот, шумы бывают не только внешними, но и внутренними. Внутренние шумы возникают как в пассивных элементах радиоприемных устройств - резисторах, фильтрах, линиях передач; так и в активных приборах - работа которых независимо от того, что они собой представляют (радиолампы или транзисторы) связана с наличием управляемых потоков носителей заряда.
Поскольку любой ток, как известно, имеет составляющую хаотического перемещения заряда под действием теплового возмущения. Это ведет и к появлению некоторой хаотической составляющей тока, следствием которой является появление хаотической составляющей напряжения, когда этот ток проходит через резистор.
"А": Именно это явление и называют ТЕПЛОВЫМИ ШУМАМИ?
"С": Верно! Значит, любой резистор R является… источником теплового шума!
Но… средние значения шумового тока и напряжения равны нулю!
"А": Так как ВСЕ направления случайных перемещений элементарных носителей зарядов - РАВНОВЕРОЯТНЫ!
"С": Спектр тепловых шумов ограничен и обусловлен средней длительностью импульса, создаваемого перемещением элементарного носителя заряда.
"А": Но ведь эта длительность должна быть исключительно мала!
"С": Ну, конечно! Поэтому энергетический спектр равномерен во всем радиотехническом диапазоне. Вплоть до частот порядка 10 - 10 Гц!
Формулы Найквиста и определяют среднеквадратичные шумовой ток и напряжение:
где k - постоянная Больцмана, равная 1,38х10 Дж/К; Т - температура в град. Кельвина; Δf = f1 - f2 - диапазон частот, Гц.
Шумы транзисторов и диодов рассмотрим далее. Поскольку для активных приборов характерен не только тепловой, но и дробовый шум!
"А": А как рассчитывают чувствительность радиоприемного устройства?
"С": Будем считать требуемое отношение сигнал/шум на выходе линейной части приемника заданным. В единицах напряжения чувствительность приемника составляет:
где
отношение сигнала к шуму на выходе линейного тракта приемника, т. е. на входе детектора; rА - сопротивление антенны; Пш - шумовая полоса; Т0 - комнатная температура; tA - относительная шумовая температура; Шпр - коэффициент шума приемника.
tA определяется по формуле:
tA = TA/T0
здесь ТА - эквивалентная шумовая температура антенны; Т0 - 293 град. Кельвина.
"Н": Что, все это надо считать?…
"С": Если необходимо, то да! Кстати замечу, что радиотехнические расчеты весьма и весьма громоздки! А что касается Шпр, то в практических случаях можно ограничиться следующим:
Шпр = Lвх[Шву + (Шусч- 1)/Kр. ву + (Шсм - 1)/ Кр. вуКр. усч +…] ~= LвхШву,
здесь: Lвх- коэффициент потерь входного тракта; Шву - коэффициент шума входного устройства.
Но практика показала, что tA = 1 и формулы приобретают вполне удобоваримый вид:
РАС (чувствительность) = kТ0ПшШпрγ.
