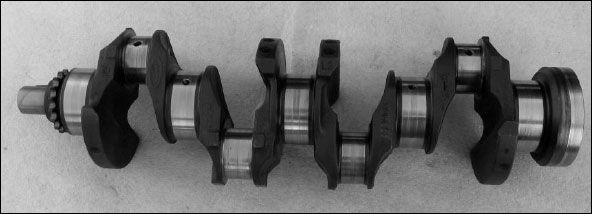

Рис. 2.15. Коленчатый вал
В передней части вала расположены: шестерня привода распределительного вала, шкив для привода генератора и вентилятора (если он не электрический) и храповик для пуска двигателя пусковой рукояткой (на современных двигателях храповик не устанавливается). Коренные шейки коленчатого вала являются опорными. Они вращаются в подшипниках скольжения, укрепленных в верхней части картера блока цилиндров. Эти подшипники, как и шатунные, имеют тонкостенные вкладыши и называются коренными. Щеки с противовесами соединяют между собой коренные и шатунные шейки вала. Противовесы уравновешивают центробежные силы, возникающие при вращении коленчатого вала благодаря наличию кривошипа.
Маховик представляет собой массивный диск, который, накапливая кинетическую энергию, выводит поршни из мертвых точек и создает равномерность вращения коленчатого вала. Маховик отливают из чугуна; на его обод напрессовывают зубчатый венец (изготовленный из стали), который вращается вместе с маховиком и используется при пуске двигателя от шестерни стартера.
Картер состоит из верхней и нижней частей. Верхнюю часть отливают вместе с блоком цилиндров, и в результате получается жесткая опора для крепления деталей механизмов двигателя. Нижнюю часть – поддон – штампуют из стали или отливают из алюминиевого сплава. Поддон предохраняет механизмы двигателя от попадания на них пыли и грязи, а находящееся в нем масло служит смазкой деталей механизмов.
2.2.3. Газораспределительный механизм
Газораспределительный механизм предназначен для своевременного впуска в цилиндр горючей смеси и выпуска из него отработавших газов. В механизме имеются распределительные шестерни (либо цепи или ремни), распределительный вал, толкатели штанги коромысла, клапаны с пружинами (рис. 2.14). Принцип работы газораспределительного механизма следующий: шестерня привода (либо цепь или ремень) вращается вместе с коленчатым валом. Связанная с ней ведомая шестерня, установленная на распределительном валу, имеет в два раза больше зубьев, благодаря чему распределительный вал за два оборота коленчатого вала делает только один оборот.
Распределительный вал изготовлен из стали и для повышения износоустойчивости подвергается закалке. На валу имеются кулачки – выступы, расположенные под некоторым углом друг к другу. Кулачок, набегая на толкатель, поднимает штангу и через коромысло опускает клапан, соединяя тем самым полость цилиндра с впускным каналом головки цилиндра. Когда толкатель опускается, клапан возвращается в исходное положение пружиной. Точно так же происходит открытие выпускного канала, но только от другого кулачка распределительного вала.
У клапана различают две части: головку и стержень. Головка имеет конусообразную рабочую часть – фаску 45°, которая прилегает к седлу такой же формы (рис. 2.16).

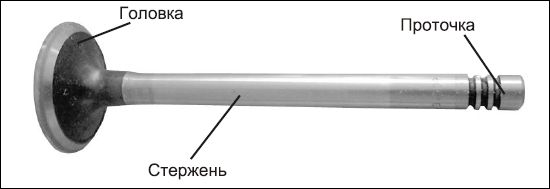

Рис. 2.16. Клапан
Стержень клапана вставлен в направляющую втулку. На конце стержня имеется кольцеобразная выточка, в которую вставляют сухарики (выточек может быть несколько). На сухарики опирается шайба, служащая, в свою очередь, опорой для пружины, прижимающей клапан к седлу.
Кроме кулачков (по два и более на каждый цилиндр) и закрепленной на шпонке распределительной шестерни, вал имеет шестерню со спиральным зубом (рис. 2.17) для приведения в действие масляного насоса и прерывателя-распределителя (для старых двигателей) и эксцентрик для привода топливного насоса (для карбюраторных двигателей).

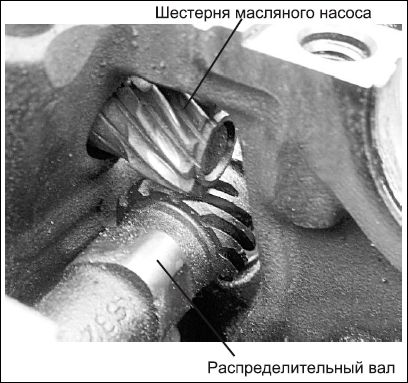

Рис. 2.17. Шестерня со спиральным зубом
Между деталями, передающими усилие от кулачка к клапану, в холодном состоянии должен быть небольшой зазор для обеспечения плотного прилегания фаски клапана к седлу. Величину зазора измеряют с точностью до сотых долей миллиметра и регулируют на коромысле при помощи винта с контргайкой. Температурный зазор для клапанов двигателей различных марок неодинаков и указывается в инструкции по эксплуатации автомобиля. Если величина зазора выше нормы, то клапаны открываются не полностью – это ухудшает наполнение цилиндра горючей смесью и выпуск отработавших газов, а также вызывает стук. При малой величине зазора клапаны плотно не закрываются, двигатель не развивает полной мощности и происходит выгорание рабочих поверхностей (фасок) головок клапанов и их седел по причине пропуска газов из камеры сгорания при рабочем ходе.
2.2.4. Система охлаждения двигателя внутреннего сгорания
При сгорании рабочей смеси внутри цилиндров двигателя температура газов достигает 2000–2500 °C. Детали двигателя, испытывая сильный нагрев, должны сохранять работоспособность, поэтому их требуется охлаждать. Оптимальный режим работы двигателя – при температуре охлаждающей жидкости 80–90 °C.
Проще всего охлаждать цилиндры двигателя встречным потоком воздуха – такая система охлаждения применяется на мотоциклах и некоторых автомобилях. Воздух для охлаждения цилиндров двигателя подается вентилятором, а процессом охлаждения автоматически управляет термостат. Эта система дает возможность быстро прогревать холодный двигатель и поддерживать его температурный режим, не допуская ни перегрева, ни охлаждения. Тепло от цилиндров двигателя воспринимается охлаждающей средой – жидкостью, которая, в свою очередь, отдает тепло воздуху. Нагретая от соприкосновения с горячими стенками цилиндров жидкость поступает в радиатор, там охлаждается и затем возвращается в двигатель, т. е. непрерывно циркулирует. Циркуляция жидкости в системе охлаждения происходит принудительно, при помощи насоса. В качестве охлаждающей среды в настоящее время применяется антифриз.
Антифриз должен быть устойчив не только к низким, но и к высоким температурам. Чем выше максимальная температура антифриза, тем меньше он испаряется. Нормальная температура охлаждающей жидкости (смесь концентрата с водой в пропорции один к одному) находится в интервале от -36 до +107 °C.
В качестве антифризов используются смеси этиленгликоля, пропиленгликоля, глицерина, спиртов и других веществ с водой. Современные антифризы содержат также антикоррозийные и флуоресцентные присадки. Раньше в качестве одного из компонентов антифриза использовался фенол, который наносит непоправимый вред организму человека.
По содержанию антикоррозийных присадок антифризы делятся на силикатные и карбоксилатные. Силикатный антифриз защищает охлаждающую систему от коррозии, в процессе эксплуатации покрывая всю внутреннюю поверхность тонким слоем накипи, что ухудшает теплоообмен и снижает эффективность охлаждения. Как правило, силикатный антифриз имеет зеленый или синий цвет. Карбоксилатный антифриз содержит ингибиторы коррозии на основе органических кислот. Он адсорбируется лишь в местах возникновения коррозии, образуя защитный слой толщиной не более 0,1 микрона. Кроме того, карбоксилатный антифриз имеет больший срок службы (5 лет против 3 лет силикатного) и обладает лучшим моющим свойством, что позволяет обойтись без промывки системы охлаждения при смене антифриза. Производители, как правило, окрашивают карбоксилатный антифриз в красный цвет. При выборе антифриза необходимо пользоваться рекомендацией завода изготовителя.
Устройство системы охлаждения изображено на рис. 2.18.

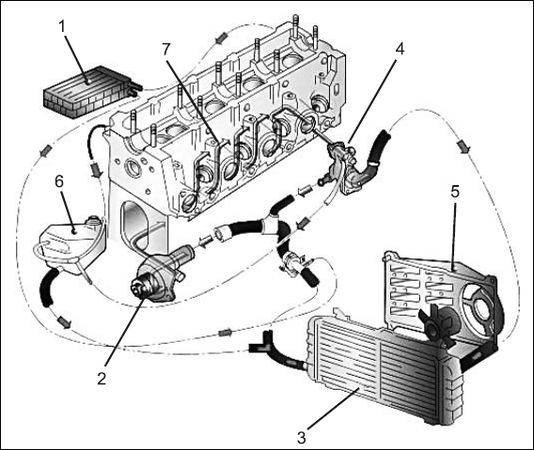

Рис. 2.18. Устройство системы охлаждения
В систему охлаждения входит:
• теплообменник (радиатор печки) (1);
• насос системы охлаждения (помпа) (2);
• радиатор (3);
• термостат (4);
• вентилятор (5);
• расширительный бачок (6);
• рубашка охлаждения (7);
• датчик температуры охлаждающей жидкости (на рисунке не показан);
• указатель температуры охлаждающей жидкости (на рисунке не показан).
Рубашку охлаждения (рис. 2.19а и 2.19б) образуют двойные стенки цилиндров, пространство между которыми заполнено охлаждающей жидкостью.

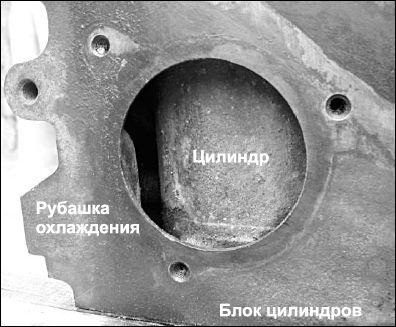

Рис. 2.19а. Рубашка охлаждения
