Выше был описан рабочий цикл одноцилиндрового двигателя. На современные автомобили, в зависимости от их назначения, веса и размера, ставят двигатели, имеющие два, четыре, шесть, восемь и двенадцать цилиндров. Рабочие объемы всех цилиндров многоцилиндрового двигателя суммируются, и получается объем, называемый литражом двигателя. Литраж определяет класс автомобиля; увеличение литража двигателя сопровождается ростом его мощности.
Изучив рабочий цикл одноцилиндрового двигателя, легко представить рабочий цикл двигателя многоцилиндрового. У двигателя, имеющего четыре цилиндра, число рабочих ходов во всех цилиндрах за рабочий цикл двигателя будет равно тоже четырем. А во время рабочего хода в одном цилиндре в трех других будут совершаться вспомогательные такты. Коленчатый вал будет равномерно вращаться в результате непрерывно повторяющихся рабочих ходов в его отдельных цилиндрах.

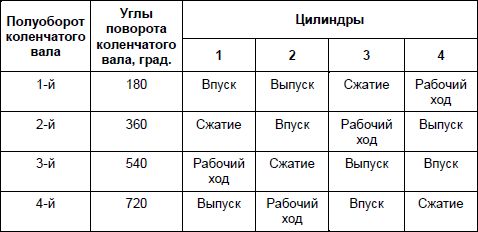

Очередность рабочих ходов и других тактов в цилиндрах подчинена строгому порядку работы. В четырехцилиндровых четырехтактных двигателях применяется следующая очередность работы цилиндров: 1-2-4-3 и 1-3-4-2.
Такты работы дизельного четырехтактного двигателя аналогичны тактам бензинового двигателя. Дизельные и бензиновые двигатели отличаются способом воспламенения горючей смеси.
2.2.2. Кривошипно-шатунный механизм
Основные части кривошипно-шатунного механизма и схемы их взаимодействия показаны на рисунках.
Цилиндр является основной частью двигателя, в которой происходит весь рабочий процесс. Внутренняя часть цилиндра отполирована до зеркального блеска, поэтому ее называют зеркалом цилиндра. У многоцилиндровых двигателей цилиндры изготовлены в одной общей отливке, образующей блок цилиндров. Материалом для блока цилиндров служит серый чугун или алюминиевый сплав. В блок, отлитый из алюминиевого сплава, запрессовывают чугунные гильзы, образующие цилиндры. Первый цилиндр находится, как правило, со стороны шкива привода аксессуаров (рис. 2.11), за исключением двигателей французских производителей, у которых по установившейся традиции нумерация цилиндров осуществляется со стороны коробки передач.
Рис. 2.11. Нумерация цилиндров рядного двигателя
Нумерация цилиндров двигателей с двумя рядами цилиндров (V-образных двигателей) начинается с правого полублока (рис. 2.12).
Рис. 2.12. Нумерация цилиндров V-образного двигателя
Различают двигатели с правым и левым направлением вращения, если смотреть со стороны шкива (рис. 2.13). Распространение получили двигатели с правым направлением вращения.
Рис. 2.13. Направление вращения двигателя
Сверху блок плотно закрывает головка, отлитая из алюминиевого сплава или серого чугуна. В головке цилиндров имеются впускные и выпускные каналы, перекрываемые клапанами, и отверстия для свечей зажигания. Через впускные каналы в цилиндры поступает горючая смесь, а через выпускные каналы выходят отработавшие газы. Между блоком и головкой ставят уплотняющую прокладку, обеспечивающую герметичность соединения. Блок и головка имеют двойные стенки, образующие полость, которые заполняют охлаждающей жидкостью. Эту полость называют рубашкой охлаждения.
Поршень должен быть легким и обладать хорошей теплопроводностью, потому его отливают из алюминиевого сплава. Нижнюю часть поршня называют юбкой, верхнюю – головкой, а плоскость, которая воспринимает давление газов, – днищем. С внутренней стороны юбка имеет приливы – бобышки с отверстиями для поршневого пальца. Юбка поршня должна постоянно прилегать к зеркалу цилиндра и не заклиниваться при тепловом расширении – для этого на ней имеется разрез, допускающий ее сжатие (см. рис. 2.5).
На наружной поверхности головки поршня проточены канавки для поршневых колец. Поршневые кольца делают обычно из чугуна, при этом они обладают большой упругостью. Два или три верхних кольца, которые уплотняют зазор между поршнем и цилиндром и предотвращают прорыв газов из цилиндров, называют компрессионными. Нижнее кольцо немного шире компрессионных и имеет прорези, позволяющие удалять избыток масла со стенок цилиндра (все трущиеся детали кривошипно-шатунного механизма смазываются маслом), поэтому его называют маслосъемным кольцом (рис. 2.14, см. также на цветной вклейке рис. ЦВ 2.14).

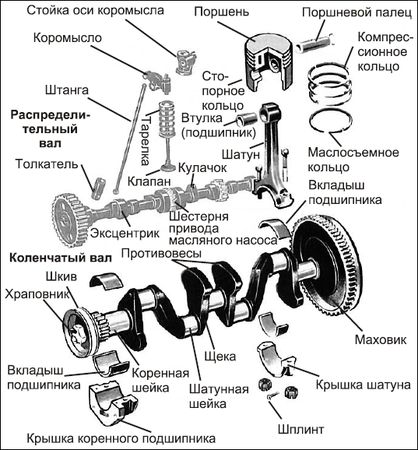

Рис. 2.14. Устройство кривошипно-шатунного и газораспределительного механизмов
Поршневой палец имеет форму пустотелого цилиндра и служит для шарнирного соединения поршня с шатуном. Поршневой палец изготовлен из стали, для большей износоустойчивости его наружную поверхность подвергают термической обработке токами высокой частоты – закалке. Палец устанавливают в отверстия бобышек на юбке поршня и, во избежание бокового перемещения, в специальные кольцевые канавки бобышек поршня ставят стопорные кольца. Такое крепление поршневого пальца называется плавающим, т. к. оно позволяет ему во время работы поворачиваться в бобышках поршня и в верхней головке шатуна.
Шатун соединяет поршень с шатунной шейкой коленчатого вала и служит для передачи усилия от поршня (при рабочем ходе) на коленчатый вал и от коленчатого вала на поршень (при вспомогательном такте). Шатун состоит из стального стержня, верхней неразъемной и нижней разъемной головок. Верхняя головка шатуна надета на поршневой палец и тем самым соединена с поршнем. Обе половинки нижней головки шатуна надеты на шатунную шейку коленчатого вала и соединены между собой стяжными болтами, гайки которых после затяжки шплинтуются.
Применяется и другой вариант соединения верхней и нижней головкой шатуна. Для уменьшения габаритов и облегчения веса в неразъемной головке шатуна нарезается резьба, а в нижней разъемной головке шатуна сверлятся отверстия под шатунные болты. Затяжка таких болтов осуществляется с определенным усилием (момент затяжки измеряется в ньютон-метрах) с помощью динамометрического ключа.
Для уменьшения трения между деталями и, следовательно, их износа, в верхнюю головку шатуна вставляют бронзовую втулку, а в нижнюю – тонкостенные вкладыши, являющиеся подшипниками скольжения. Внутреннюю поверхность вкладышей заливают баббитом (сплавом олова и свинца). Коленчатый вал, изготовленный из высокопрочной стали или чугуна, имеет коренные и шатунные шейки, щеки, противовесы и фланец для крепления маховика (рис. 2.15). Он воспринимает усилия от поршней через шатуны и преобразует их в крутящий момент, который затем передается через маховик на трансмиссию.
