Суть правильного составления слова заключается прежде всего в его насыщенности, т. е. в правильном выборе межбуквенных расстояний на протяжении всего слова, поэтому некоторые знаки приходится раздвигать пошире, а другие, наоборот, сдвигать вплотную, иногда даже вводя одну букву в пространство другой, чтобы максимально сократить пробел. В сочетаниях букв ТФ, УА, УД, ЛУ, РА, РЛ, ТА, ТЗ, ГЭ, а также цифр 67, 76, 72, 78, 87 допускается уменьшать расстояние между буквами на ⅓, тем самым скрадывая кажущееся увеличение промежутков между ними. В сочетаниях с буквами Г, Т, Р и цифрой 7 расстояние между буквами нужно уменьшать на ½. В сочетаниях ГА, ГЛ, ГД, РД, ТД, ВТ, 74, 24 расстояние между знаками отсутствует.
Рассмотрим написание слова с некоторыми наиболее трудными сочетаниями букв. Снова возьмем для примера слово ТАБАК. Сразу же следует обратить внимание на построение первого слога ТА, остальная часть нас не интересует, так как расстояние между буквами А, Б, А и К должно быть одинаковым.
В сочетании ТА межбуквенного расстояния делать не следует. Однако с другой стороны буква А граничит с буквой Б, где межбуквенное расстояние от А до Б строго оговорено, поэтому, чтобы резко не нарушить композицию и связать в один пучок все три буквы (Т, А и Б), следует оставить промежуток между буквами Т и А. Иными словами, расстояние от края буквы Т по верхнему основанию до верхушки буквы А должно соответствовать расстоянию между буквами А и Б по их нижнему основанию.
Следует упомянуть о сочетаниях ТА, ГА и при выборе расстояния между отдельными словами. Например, в словах ФЛАГ АЛЫЙ слово АЛЫЙ необходимо придвинуть к слову ФЛАГ, что позволит уменьшить кажущийся слишком большой разрыв между словами.
Написание шрифта может быть прямым и наклонным. Наклон букв относительно горизонтали составляет 75°, что не затрудняет чтения надписи в целом.
Составными элементами прямого шрифта являются прямые линии и части круга, наклонного – прямые линии и части овала. Толщина обводки всех элементов букв одинаковая. Для хорошего изображения букв и цифр такого шрифта необходимо выполнять следующие требования:
• гравировать, строго следуя указанному направлению и порядку проведения штрихов, составляющих отдельные элементы букв; в процессе разметки обязательно наносить осевые линии шрифта; строго выдерживать перпендикулярность букв к оси основания, если они написаны прямо;
• строго соблюдать конструкцию каждой буквы и выдерживать соотношение между шириной и высотой;
• выдерживать равномерное расстояние между буквами, т. е. такое, чтобы визуально оно казалось одинаковым.
Чтобы достичь совершенства при написании букв в словах, можно рекомендовать такой метод, как расстановка букв попытками. Для этого вначале рисуют легкими линиями эскиз внешних контуров букв. Первая попытка редко может увенчаться успехом. Исправления следует делать непосредственно на первом эскизе более жирными линиями, т. е. при исправлении ошибок первой пробы их не следует стирать, так как эти ошибки будут служить некоторой профилактикой против их повторения при последующих попытках, улучшающих расстановку. После того как должная расстановка букв и всей надписи в целом достигнута, необходимо исследовать внешний вид ее на некотором расстоянии.
Наиболее часто встречаются следующие ошибки:
• неверно воспроизводятся буквы и цифры Д, Ф, 2, 4 и подобные им; плохо исполняются закругления в буквах О, У и др.;
• плохо выполняется соединение кривых и касательных, вследствие чего не создается плавного перехода при соединении; нарушаются правила устойчивости букв;
• в надписях только прописными (заглавными) буквами первая буква выделяется по высоте;
• в надписях, выполняемых строчными буквами, обводка первой заглавной буквы делается толще обводки строчных букв;
• толщина обводки букв делается больше ⅛ высоты шрифта (⅛ есть максимальный предел);
• расстояния между буквами в словах, оставаясь равномерными, слишком увеличены или уменьшены;
• расстановка букв в словах выполняется неравномерно; не выдерживается в точности наклон букв 75° в текстах с наклоном.
Характер шрифта и размер знаков зависят от того, где будет находиться надпись: на указателе (вывеске), лицевой панели прибора или на сувенире, т. е. с какого расстояния предполагается ее чтение. Основное требование к таким текстам – удобство и легкость их считывания. В соответствии с этим высоту знаков определяют по формуле Н = L/200, где L – расстояние от глаза до надписи; L = 200 Н.
Техника ручного гравирования
Последовательность гравирования рисунка и узоров орнамента на металле остается такой же, как и при рисовании на бумаге, с той лишь разницей, что вместо карандаша гравер использует штихели и фигурные чеканы с изображением повторяющихся элементов орнамента. Контуры рисунка гравируют на металле тонким шпицштихелем с постепенным углублением. Чтобы облегчить и ускорить выборку большого количества металла, гравер в процессе работы прибегает к помощи зубилец и сечек. В этом случае необходимо зажать пластину в тиски и выполнять работу стоя.
Приемы работы штихелем
При работе штихель держат в правой руке так, чтобы его рукоятка тыльной частью упиралась в центр ладони, а большой и указательный пальцы крепко охватывали полотно штихеля в 15–20 мм от лобовой грани, как показано на рис. 15. Остальные пальцы поддерживают полотно и ручку штихеля сбоку и несколько снизу. При этом локоть должен находиться на весу и опорой руки служит только большой палец, скользящий по гравируемой плоскости, обеспечивая правильность ведения процесса резания. В то же время большой палец является как бы тормозом и ограничивает проскальзывание штихеля вперед. Упирающийся в изделие большой палец служит также опорой резца при проведении закругленных линий подобно ножке универсального циркуля. Гравируя всевозможные кривые линии, изделие поворачивают навстречу движению резца, не меняя положения инструмента в руке. Ладонь, находящаяся на ручке, и указательный палец регулируют силу нажатия на ребро штихеля и направляют его по линиям рисунка.

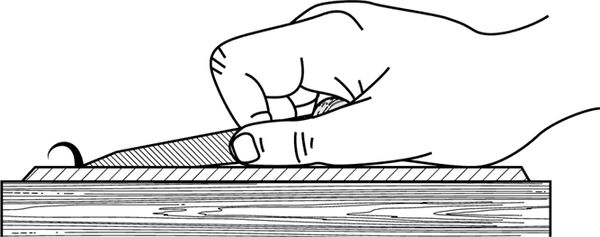

Рис. 15. Правильное положение штихеля в руке
При проведении прямых штрихов на больших плоских деталях указательный палец должен находиться на аншлифе у кончика клинка, а при гравировании небольших и объемных деталей палец располагают сбоку. Большой палец поддерживает клинок с противоположной грани. Мизинец, средний и безымянный пальцы удерживают рукоятку клинка в ладони.
Левая рука в это время придерживает и направляет гравируемую деталь или приспособление с зажатой в нем деталью на подушке с тем, чтобы точно, без зигзагов прорезать ровную линию (рис. 16, а). Левый указательный палец направляет резец и регулирует глубину резки. Резец во время гравирования во всех случаях должен быть направлен только от себя. Пальцы левой руки, удерживающие заготовку, нужно располагать так, чтобы в случае возможного срыва резца они не оказались на его пути. Сорвавшийся резец может нанести глубокую рану, и об этом нужно помнить постоянно. Поэтому, начиная гравирование, необходимо пальцы расположить так, чтобы большой палец правой руки упирался в кончик указательного пальца левой, а лобовая грань штихеля проходила между расставленными пальцами. Такой прием помогает начинающему граверу удерживать штихель от соскальзывания и в случае срыва с гравируемой линии предохраняет от ранения левую руку.
Штихель вводят в металл под углом примерно 40° к гравируемой плоскости и затем, быстро опустив ручку вниз до угла 5–10° (до величины угла отрыва), начинают гравирование. Штихель ведут всегда только по прямой линии справа налево, проталкивая его вперед небольшими участками. При гравировании кривых линий и закруглений поворот штихеля допустим лишь в небольших пределах, а все изгибы и повороты линий в соответствии с рисунком осуществляет левая рука, которая поворачивает заготовку, закрепленную в тисочках, навстречу движению штихеля в соответствии с линиями рисунка.
Закончив прорезание первой линии на пластинке, режущую кромку штихеля вновь устанавливают во вторую размеченную линию и, слегка нажимая на клинок штихеля, прорезают ее, следя за тем, чтобы при выходе из лунки режущая кромка штихеля не сорвалась и не испортила гравируемую линию на пластинке. При гравировании штриховых линий или точек (рис. 16, б) режущая кромка штихеля при врезании периодически поднимается и опускается, вырезая небольшие лунки или точки на гравируемой детали. На рис. 16, в показаны приемы гравирования штриховых пересекающихся, изломанных линий, которые производят теми же методами, что и штриховые; отличие состоит лишь в том, что нужно чаще переустанавливать режущую кромку штихеля и поворачивать левой рукой пластинку с подушкой.
