Рис. 12. Пример брускового шрифта: а – прописные буквы русского алфавита; б – прописные буквы латинского алфавита; в – буквы греческого алфавита; г – арабские цифры; д – другие знаки
Как видно из рисунка, многие буквы и знаки имеют разную ширину в зависимости от начертания. Большинство букв имеют одинаковую ширину, но при разметке надписи следует учитывать также размер заглавных и уширенных букв, например таких как Д, М, Ш, Щ, Ы, Ю, и каждую из них по ширине считать за полтора знака. В целом все символы какого-либо шрифта по этому критерию можно разделить на несколько групп. Точные размеры букв и знаков для шрифта, представленного на рис. 12, приводятся в таблице 1.

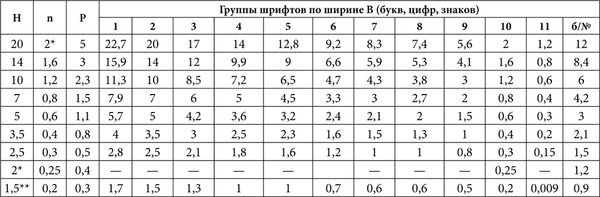

Таблица 1. Размеры шрифтов и знаков для гравирования
Примечания:
1. Размер шрифта определяется высотой Н.
2. Занумерованные буквы, цифры и знаки необходимо выбирать по таблице в столбце того же номера, все остальные выбирают в столбце "б/№".
3. Расстояние между отдельными словами и числами в одной строке должно быть не менее 0,75Н.
4. Расстояние между строками устанавливают не менее высоты шрифта Н.
* Данный размер шрифта применять только для цифр.
** Шрифт применять в крайних случаях.
Вторым по сложности является рожковый шрифт, показанный на рис. 13, а. Этот шрифт, как и брусковый, имеет большое количество разновидностей. Третий и самый сложный из наиболее часто применяемых граверами шрифтов – рукописный; один из вариантов такого шрифта показан на рис. 13, б. Название шрифта связано с его написанием от руки с закруглениями и утолщениями линий от нажима пера, соединительными линиями между буквами и т. д.

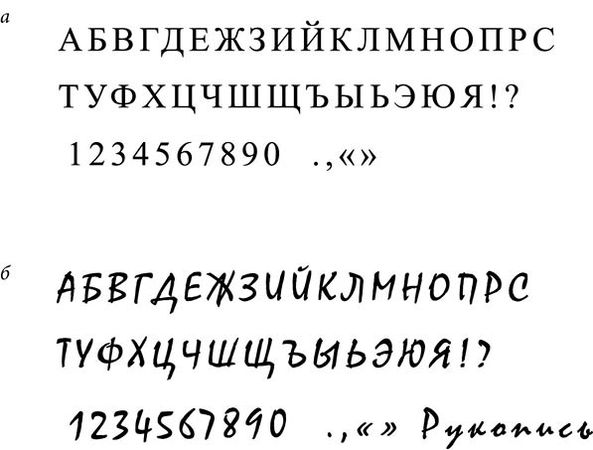

Рис. 13. Примеры шрифтов: а – рожкового; б – рукописного
Необходимо практиковаться в изображении как строчных, так и прописных букв. Для твердого усвоения рисования шрифта надо воспроизводить все буквы до тех пор, пока не станет ясно, что рука натренирована в рисовании всех перечисленных шрифтов и любой из них получается каждый раз совершенно одинаковым.
Для подбора шрифтов очень удобно пользоваться компьютером и офисными программами, а точнее – текстовым редактором. Обычно в операционную систему компьютера интегрирован немалый набор шрифтов, в который входят все упомянутые их виды. Кроме того, вы можете купить интересные шрифты или воспользоваться их бесплатными вариантами. Набрав нужный текст, вы можете менять шрифт, сразу оценивая внешний вид надписи. К тому же хорошие текстовые редакторы позволяют не только автоматически учитывать правила расстановки промежутков между буквами, но и менять эти параметры по вашему усмотрению.
Правила расположения текста
Когда написание шрифтов усвоено и вы без особого труда сможете быстро нарисовать любые цифры и буквы, можно начинать упражнения по размещению текста, но пока только на бумаге. Вначале вам предстоит решить ряд вопросов, от которых зависит качество выполняемой гравировки: какой вид и размер шрифта избрать и в каком расположении произвести разметку текста на гравируемой детали.
Прежде чем приступить к разметке текста, следует определить положение надписи на заготовке, произвести предварительную разметку последней и найти центр надписи. Обычно надпись можно свести к прямоугольной форме (или овалу, вписанному в прямоугольник). А для прямоугольника центр найти весьма просто – он находится в точке пересечения диагональных линий. Для правильного и симметричного расположения текста через центр таблички проводят горизонтальную и вертикальную линии. Допустим, текст занимает три строки. Верхнюю и нижнюю части поля для надписи делят пополам горизонтальными линиями, как показано на рис. 14. Таким образом, верхняя, средняя и нижняя линии являются местом расположения трех строчек текста.

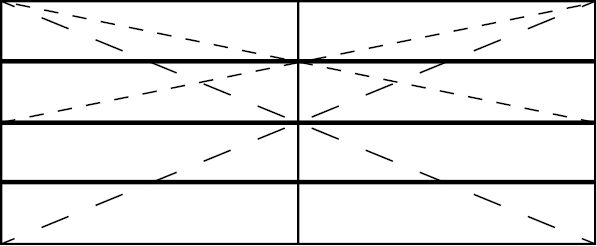

Рис. 14. Разметка таблички на три строки
Выбрав тип шрифта и определив его размер, приступают к разметке и рисованию текста на заготовке. Для простой симметричной разметки текста считают количество букв в строке, учитывая пробелы между словами, знаки препинания и буквы полуторного размера, а затем полученное значение делят пополам. Так же поступают и тогда, когда в каждой строке размещается только одно слово. Например, если слово состоит из 16 букв, их располагают поровну, по восемь букв с правой и левой стороны от вертикальной центровой линии. При нечетном количестве букв среднюю из них располагают точно на центровой линии, а остальные – также поровну с обеих сторон.
Однако такая простая разметка годится не всегда. Выше уже упоминалось о различиях в пропорциях букв. Каждая из букв имеет свою ширину, и ширина эта не есть нечто произвольное, она соответствует конструкции буквы. Было бы неправильно втискивать все буквы в одни и те же габариты. Но нет необходимости и чрезмерно разнообразить эту ширину. Практически все разнообразие букв по ширине сводится к средним, или основным (Н, П, И и др.). По ним судят о пропорциях данного шрифта, на них ориентируются при построении шрифта методом вписывания в прямоугольник. Если же проанализировать строение шрифта по высоте, то в нем обнаружатся различные конструктивные членения, отмечаемые мысленно проводимыми горизонтальными линиями. Это средняя линия, определяющая пропорции букв Н, В, Е, К, Ж, X, З, Э; она обычно делит букву по высоте пополам, но иногда поднимается выше и при проектировании шрифта почти никогда не опускается ниже середины, за исключением буквы А. Следует отметить, что основной принцип гармоничности каждого шрифта – верное сочетание в нем закономерностей с частным своеобразием. Излишнее подчеркивание индивидуальных особенностей каждой буквы лишает шрифт цельности. С другой стороны, чрезмерная унификация букв сушит шрифт, делает его невыразительным, а в длинных текстах даже мешает чтению.
При рисовании букв следует не только соблюдать все пропорции, но и строго придерживаться порядка и направления проведения штрихов карандашом.
Чтобы буква или цифра производила впечатление устойчивости, ее основание должно казаться более тяжелым, чем верхняя часть. В буквах, имеющих горизонтальную разделяющую линию, следует проводить ее чуть выше середины (на ¼ толщины основного элемента), благодаря чему верхняя часть буквы получается визуально меньше нижней. Наглядная иллюстрация этому – буквы Б, В, Е, Ж, З, Н, X и Ь, а также цифры 3, 5, 6 и 8. Исключение из этого правила составляют буквы А, К, Р, Ч, У и цифры 4 и 9, в которых горизонтальные линии проходят ниже середины (на ¼ толщины основного элемента). Кроме того, в крупных заголовках закругленные буквы З, О, С, Ф, Э и Ю рекомендуется выпускать вверх и вниз за направляющие линии разметки шрифта на /10 толщины основного элемента, так как иначе они всегда будут казаться меньше других букв в слове. А в букве Т верхушку по осевой линии необходимо не доводить до верхней линии разметки шрифта на /10 толщины обводки.
При сочетании отдельных букв в слове должна образовываться графическая закономерность, или ритм. Общее впечатление равномерности – необходимое условие для получения приятного эффекта.
Без равномерного распределения пробелов буквы в слове кажутся не связанными друг с другом в единое целое, а от этого, несомненно, страдает четкость и выразительность надписи. Однако если, используя копировальные планки, применяемые при работе на граверном станке, набирать шрифт из букв, имеющих равные промежутки между их крайними точками, то для глаза создается общее впечатление неравномерности. Такой механический способ можно было бы применить лишь в том случае, если бы все буквы были фигурами одинаковой формы.
По форме просветов буквы русского алфавита можно разделить на пять групп:
1) восемь букв с вертикальными элементами: И, М, Н, П, Ц, Ш, Ш, Ы;
2) две буквы закругленной формы: О, Ф;
3) семь букв с прямыми элементами с одной стороны и закругленными с другой: А, Б, В, Д, Л, Ю, Я;
4) десять букв, открытых с одной стороны: Г, Е, З, К, Р, С, У, Ч, Ь, Э;
5) четыре буквы, открытые с обеих сторон: Ж, Т, X, Ъ.
Если слово состоит из букв только 1-й группы (ШИНЫ), то равные расстояния между буквами дают вполне удовлетворительный результат. Однако такая механическая расстановка букв из разных групп приводит к неожиданным результатам. Например, в слове ТАБАК расстояние между буквами Т и А кажется намного больше расстояния между буквами Б, А и К. Дело в том, что наш глаз оценивает пробел по всей его площади, а не по точному линейному расстоянию между буквами, и именно площадь пробела надо иметь в виду, добиваясь равномерной расстановки букв.
