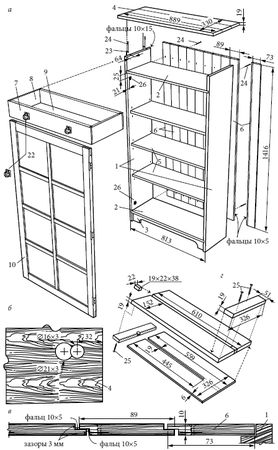

Рис. 19. Книжный шкаф-стеллаж в классическом стиле:
а – детальный вид; б – монтаж крышки (нижняя сторона); в – монтаж задних планок (вид сверху); г – приспособление-шаблон для фрезерования пазов;
1 – боковые стенки; 2 – фиксированные полки; 3 – нижняя царга; 4 – крышка; 5 – съемные полки; 6 – задние планки; 7 – передняя стенка ящика; 8 – боковая стенка ящика; 9 – дно ящика; 10 – стойки дверцы; 22 – висячая ручка-кольцо; 23 – соединитель-"восьмерка"; 24 – шурупы 3,5 × 25 с потайной головкой; 25 – шурупы 3,5 × 32 с потайной головкой; 26 – магнитная защелка
При склеивании корпуса существенную помощь вам окажут монтажные угольники, позволяющие зафиксировать детали под прямым углом (рис. 18, е). Сделать их очень просто. Для изготовления угольника возьмите обрезок материала, имеющий один прямой угол (можно использовать многослойную фанеру или МДФ толщиной 19 мм). Выпилите равнобедренный треугольник с минимальной длиной катета 170 мм. Скруглите углы, чтобы детали изделия плотно прилегали к кромкам угольника. На стороне гипотенузы сделайте два прямоугольных выреза для струбцин с длинами катетов 35–45 мм. Применение такого угольника в комплекте со струбцинами позволит собирать рамочные и ящичные конструкции, точно выдерживая прямой угол и надежно соединяя склеенные детали. Можно изготовить и более крупные угольники, соответствующим образом изменив размеры. В таком случае полезно выпилить или высверлить круглое отверстие ближе к вершине, чтобы использовать по паре струбцин с каждой стороны. Но в любом случае для равномерного распределения давления струбцин используйте толстый брусок-прокладку.
Теперь добавьте к наполовину собранному корпусу крышку, полки и заднюю стенку. Склейте щитовые заготовки для крышки [4] и трех полок [5], а затем опилите их до указанных размеров (рис. 18, г и 19, а).
Только для варианта в стиле кантри: отфрезеруйте выкружку (галтель) радиусом 12 мм вдоль переднего и боковых краев крышки [4] с нижней стороны, а также выкружку радиусом 10 мм вдоль переднего края каждой полки.
Только для традиционного варианта: отфрезеруйте декоративный профиль-калевку на передней и боковых кромках крышки [4]. На передних кромках полок сверху и снизу отфрезеруйте скругления радиусом 10 мм с уступом 1,5–2 мм.
Шурупами прикрепите пару соединителей-"восьмерок" к верхним торцам боковых стенок [1] на расстоянии 64 мм от углов (рис. 19, а) и поверните их наружу перпендикулярно стенкам. Положите крышку [4] на собранный корпус, выровняйте ее по задней стороне и добейтесь равенства боковых свесов.
Отметьте на нижней стороне крышки положение соединителей-"восьмерок", обведя карандашом с нижней стороны их открытые отверстия (рис. 19, б). Затем проведите через центры отверстий линии параллельно продольным краям крышки. Положите "восьмерки" вдоль линий и обведите их карандашом снаружи.
Сверлами Форстнера диаметром 16 и 20 мм высверлите в крышке углубления-цековки для соединителей.
Окрасьте морилкой крышку [4] и полки [5], чтобы они соответствовали цвету корпуса (детали [1] – [3]). После высыхания морилки установите сверху крышку, закрепив ее с помощью соединителей-"восьмерок". Полки пока отложите в сторону.
Теперь можно изготовить выдвижной ящик. Вначале измерьте точную ширину и высоту верхнего проема в корпусе. Выпилите переднюю/заднюю [7] и боковые [8] стенки выдвижного ящика шириной на 1,5 мм меньше измеренной высоты проема. Длина передней и задней стенок должна быть на 3 мм меньше ширины проема (рис. 20, а).
Для шкафа в традиционном стиле: сделайте поперечный пропил шириной 3 и глубиной 6 мм на передней стенке ящика. Этот пропил будет создавать иллюзию двух раздельных ящиков.
С помощью наборного пазового диска толщиной 6 мм выпилите пазы в боковых стенках ящика [8] и шпунты на внутренней стороне всех стенок [7] и [8] для вставки дна [9] (рис. 20, б). Затем поднимите диск на высоту, равную толщине боковых стенок, и сделайте пазы на торцах передней и задней стенок. После этого немного опустите диск и опилите внутренний край каждого паза.
Насухо (без клея) соберите ящик и проверьте, как он вставляется в проем корпуса. По указанным размерам выпилите дно и склейте ящик (рис. 20, а). Когда клей высохнет, окрасьте ящик морилкой, а затем вскройте двумя слоями лака.
На этом схожесть корпусов всех трех вариантов шкафа заканчивается и наступает трудное время выбора – какой именно шкаф вы предпочитаете поставить в своей гостиной.
Первое существенное отличие конструкций – типы задних стенок. У шкафа в стиле кантри задняя стенка выполнена из твердого оргалита, а у шкафа в традиционном стиле – из фанеры. Выпилите ее по высоте проема между крышкой [4] и низом нижней фиксированной полки [2], установите на место и закрепите стенку, ввернув по три шурупа в каждую фиксированную полку и в фальцы боковых стенок.
В классическом варианте задняя стенка наборная, и изготовить ее сложнее. Выпилите 9 задних планок [6] шириной 88 мм и еще одну шириной 76 мм. Длина планок – 1416 мм, толщина – 10 мм. Установите в пильный станок наборный пазовый диск толщиной 13 мм и закрепите на продольном (параллельном) упоре деревянную накладку.

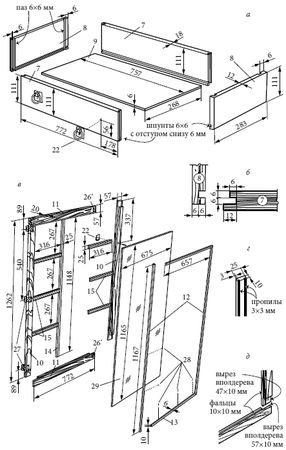

Рис. 20. Книжный шкаф:
а – устройство ящика; б – соединение деталей ящика; в – устройство дверцы; г – пропилы в горбыльках; д – соединение деталей дверцы;
7 – передняя/задняя стенки; 8 – боковые стенки; 9 – дно; 10 – стойки дверцы; 11 – перекладины дверцы; 12 – вертикальные штапики; 13 – горизонтальные штапики; 14 – средник (вертикальный горбылек); 15 – горизонтальные горбыльки; 22 – висячая ручка-кольцо; 26’ – ответная пластина магнитной защелки; 27 – разворотная петля с отгибом; 28 – гвозди-шпильки 1,5 × 20 мм; 29 – стекло дверцы (толщина 3 мм)
Настройте станок для выпиливания фальца шириной 10 и глубиной 5 мм. Проверьте настройки на обрезках, прежде чем обрабатывать заготовки планок. У планки шириной 76 мм фальц сделайте только с одной стороны. Затем отшлифуйте все планки наждачной бумагой № 220.
Установите заднюю планку шириной 76 мм в шкаф в угол боковой стенки, перекрывая фальц последней, и вкрутите шурупы рядом с фальцем планки в фиксированную полку (рис. 19, в). Придвиньте следующую планку, чтобы ее гребень вошел в фальц, затем вставьте в зазор прокладку толщиной 3 мм и закрепите вторую планку шурупами. Таким же способом установите остальные планки, опилив последнюю до необходимой ширины, если потребуется.
После установки задней стенки в шкаф традиционного стиля или кантри можно переходить к изготовлению соответствующего основания.
При работе со шкафом-стеллажом в стиле кантри по указанным в "Списке материалов и деталей" размерам выпилите планку-вкладыш [16]. Приклейте ее снизу к нижней фиксированной полке [2] между боковыми стенками [1] (рис. 21, в).
