Примечание: звездочкой обозначены заготовки деталей, которые выпиливают с припуском.
Обозначения материалов: БФ – березовая фанера; В – вишня; ВЩ – вишневый щит; ВФ – вишневая фанера; МК – мягкий клен.
Дополнительно: шурупы 4,5 × 19 мм, 4,5 × 32 мм и 4,5 × 45 мм с потайной головкой; ламели № 20; деревянные ручки-кнопки диаметром 38 мм (10 шт.); отделочные гвозди 12 и 25 мм.
Пора сделать ящики. Выпилите по размерам передние [17], [21], [24], задние [18], [22], [25] и боковые [19], [26] стенки, а также днища [20], [23] (рис. 17, в – г). Установите на пильный станок пазовый диск толщиной 6 мм и выпилите шипы и пазы в передних и боковых стенках. Затем установите пазовый диск толщиной 12 мм и сделайте паз в боковых стенках для задней стенки. На рис. 17, д показаны соединения передних, боковых и задних стенок.
Выпилите на передних и боковых стенках шпунты шириной, равной толщине фанеры, из которой сделаны днища ящиков. Верхний край шпунтов должен располагаться на расстоянии от верхних кромок стенок, равном ширине задних стенок [18], [22], [25] (рис. 17, в – г).
Склейте передние, задние и боковые стенки ящиков. Вставьте днища в шпунты передней и боковых стенок, но не вклеивайте их. Измерьте диагонали для проверки прямоугольности ящика. Если требуется, устраните перекосы и зафиксируйте сборку струбцинами. Прикрепите днища к задним стенкам отделочными гвоздями.
Разметьте и просверлите в передних стенках ящиков монтажные отверстия, диаметр которых соответствует выбранным ручкам. Окончательно отшлифуйте ящики.
Наступило время окончательной сборки комода. Вырежьте по размерам упоры [27] для ящиков и приклейте их к задним брускам пылезащитных панелей (рис. 16, а). Прикрепите на рамы пылезащитных панелей антифрикционную ленту, чтобы ящики двигались плавнее.
Осмотрите корпус, ящики и, если необходимо, дополнительно отшлифуйте. Затонируйте по своему желанию морилкой и нанесите прозрачное отделочное покрытие. Рекомендуется применить три слоя полуматового полиуретанового лака с промежуточной шлифовкой наждачной бумагой зернистостью 320 единиц.
Установите на ящики ручки. Отнесите корпус комода в выбранную для него комнату и уже здесь вставьте ящики на свои места.
Три лица книжного шкафа
Хотя эти три книжных шкафа выглядят по-разному, все они имеют одинаковый корпус (рис. 18, а – в).

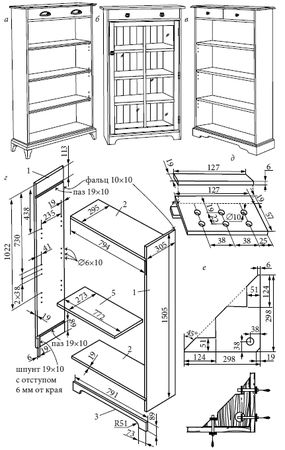

Рис. 18. Книжный шкаф-стеллаж в стиле кантри:
а – кантри; б – классический; в – традиционный; г – детальный вид корпуса; д – шаблон-кондуктор; е – монтажный угольник;
1 – боковые стенки; 2 – фиксированные полки; 3 – нижняя царга; 5 – съемные полки
Классический вариант с дверцей сделан из древесины вишни, светлый шкаф в стиле кантри с ножками изготовлен из клена, а традиционный с цокольным основанием выполнен из дуба. Но вы можете использовать тот материал, который вам нравится больше или который имеется в наличии. Причем выбор наиболее предпочтительного внешнего вида вы можете отложить на потом: сначала изготовьте корпус, а после этого спокойно выберите стиль, который вам нравится.
Габаритные размеры шкафа в классическом и традиционном вариантах – 889 × 1524 × 330 мм; в стиле кантри – 889 × 1556 × 330 мм.
Для изготовления корпуса вначале склейте щитовые заготовки для боковых стенок [1] и фиксированных полок [2] (рис. 18, г). Строгать полки до окончательной толщины пока не нужно. Когда клей высохнет, выпилите боковые стенки и полки по размерам, указанным в "Списке материалов и деталей". Затем отфрезеруйте фальцы 10 × 10 мм вдоль задней кромки боковых стенок с внутренней стороны.
Для фрезерования пазов изготовьте простое приспособление (рис. 19, г). С его помощью можно изготовить как пазовые, так и шпоночные соединения.
Для изготовления пазовых соединений установите на фрезер копировальную втулку диаметром 16 мм и вставьте в цангу пазовую фрезу диаметром 13 мм. Поставьте фрезер на приспособление и настройте вылет фрезы для выборки паза глубиной 10 мм. Разметьте на боковых стенках положение фиксированных полок, выровняйте приспособление по линии разметки и зафиксируйте его струбцинами. Отфрезеруйте пазы, проводя фрезу вперед вдоль одной направляющей планки, а затем в обратную сторону – вдоль другой.
Только для классического варианта: чтобы выбрать внизу шпунт для царги [3], закрепите приспособление струбциной на боковой стенке [1] над сделанным ранее пазом и поставьте сверху фрезер. Установите фрезу так, чтобы она касалась нижнего края паза. Не включая фрезер, вставьте фрезу в паз. С помощью двухстороннего скотча приклейте к приспособлению концевой упор (стопор) из обрезка доски, который ограничит перемещение фрезера, а затем отфрезеруйте шпунт.
Поперечными линиями разметьте на боковых стенках положения верхних отверстий для полкодержателей, объединенных в группы по три отверстия в каждой (рис. 18, г). Изготовьте шаблон-кондуктор для сверления отверстий (рис. 18, д) и также проведите на нем поперечные линии с обеих сторон через центры верхних отверстий. Эти линии помогут выровнять шаблон при сверлении отверстий. Отверстия в шаблоне должны соответствовать внешнему диаметру втулки центрирующего сверла. Прижмите упор к кромке боковой стенки, совместите метку на крае приспособления с линией разметки и высверлите отверстия глубиной 10 мм. Для сверления отверстий заднего ряда просто переверните шаблон-кондуктор.
Острогайте фиксированные полки [2] до окончательной толщины, чтобы они плотно вставлялись в пазы боковых стенок [1]. Затем отшлифуйте полки и внутреннюю сторону боковых стенок наждачной бумагой № 220. Вклейте полку [2] в паз боковой стенки [1], выровняв ее край по стенке фальца.
Когда клей высохнет, приклейте на место другую полку, а затем добавьте к этой сборке вторую стенку. Убедитесь в отсутствии перекосов.
Окончательно отшлифуйте внешние стороны и кромки боковых стенок, смягчая острые ребра. Если требуется, тонируйте древесину морилкой.
