На листе фанеры разметьте линии внутреннего и внешнего диаметра столешницы. При разметке отверстия надо учесть последующую выборку фрезой фальца под центральную вставку или решетку. В пределах центрального отверстия столешницы разметьте линии окружностей колес. Высверлите по размеченным линиям отверстия с последующим удалением стамеской перемычек между ними, чтобы можно было вставить полотно пилы.
Сначала выпилите колеса, а затем – отверстие в столешнице. Внутренние кромки (пропил) столешницы обработайте рашпилем, затем напильником, наружные – сначала ленточной, а потом эксцентриковой шлифовальной машиной. Фрезерной машиной выберите фальц, затем высверлите в нем отверстия для крепления подвесок и жаровни. Выпилите центральную вставку, крышку и промежуточное днище, в которых высверлите отверстие под стойку зонтика.
В качестве жаровни можно использовать старый таз. Столешницу – склеить из нескольких слоев толстой фанеры. Для тележки подойдут колеса от детского велосипеда, а для поручня – дюралевые трубы от гимнастического обруча, трубчатого карниза для штор, лыжной палки. В конце концов, согните обычную водопроводную трубу.
При гибке дюралевых труб для поручней столешницы целесообразно использовать дугообразный шаблон, изготовленный из отходов древесины. Согнутые трубы примерьте к кромкам столешницы. При необходимости догните их. Высверлите отверстия в поручне. С помощью струбцин прикрепите вместе с дистанционными прокладками к столешнице. Разметьте и высверлите на ее кромке соответствующие отверстия. После шлифования и покраски приступайте к сборке деталей согласно чертежу (рис. 20).
Обратите внимание: при жарении на решетке гриля отверстие для стойки зонтика в крышке и промежуточном днище следует закрыть небольшой металлической пластиной, исключающей случайное попадание углей в нижний отсек бочки.

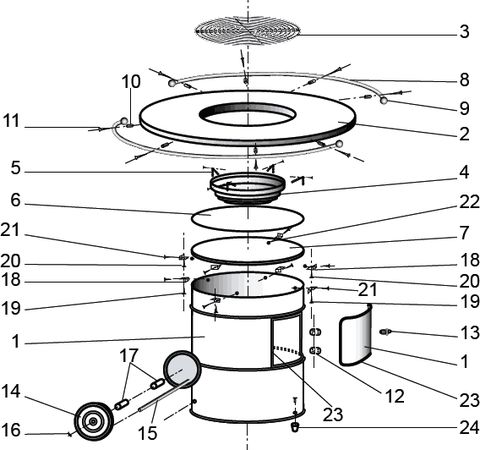

Рис. 20. Сборочный чертеж передвижного стола-гриля (позиции соответствуют порядковым номерам в списке материалов)
Многофункциональный мангал
Каким бы хорошим не получился мобильный мангал, все-таки он не заменит стационарную конструкцию, которую можно использовать не только для приготовления шашлыка, но и для копчения, жарения и прочих кулинарных изысков. А для того чтобы повару не мешал дождь, многофункциональный мангал лучше разместить под навесом.
Для создания такой импровизированной кухни потребуется:
• два стальных листа (200 × 100 × 3 мм и 200 × 100 × 1 мм);
• 2 м металлического профиля;
• 12 обыкновенных глиняных кирпичей;
• 20 шамотных кирпичей;
• шамотная глина;
• портландцемент М400;
• песок;
• щебень (гравий);
• 5 м арматурного прутка ∅ 6 мм;
• канализационная чугунная труба ∅ 150 мм длиной 250–300 мм;
• стальная труба ∅ 150 мм длиной 1600 мм;
• краска по металлу;
• плитка;
• цементный клей с пластификатором
• ножницы по металлу, электродрель, угловая шлифовальная машина, сварочный аппарат, кельма, шпатель, лопата.
Первым делом подготовьте площадку размером 930 × 350 мм: снимите дерн, выкопайте котлован, насыпьте песчаную подушку, уложите арматуру и залейте бетоном.
Раскроите металл в соответствии с размерами, указанными на рис. 21, используя для поддона лист толщиной 3 мм, а для стенок конуса и дымовой камеры – толщиной 1 мм. Размеры можно изменить в соответствии с конкретными условиями и наличием материала, однако помните, что поддон нужно будет еще выложить кирпичами, которые не дадут металлу прогореть. В боковых стенках поддона просверлите отверстия, которые будут обеспечивать тягу.

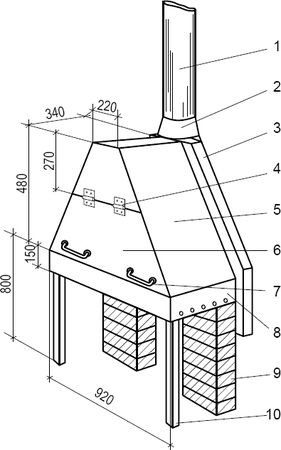

Рис. 21. Конструкция многофункционального мангала:
1 – вытяжная труба; 2 – чугунная труба с раструбом; 3 – задняя стенка; 4 – петля; 5 – дымовая камера; 6 – откидная крышка; 7 – ручка крышки; 8 – поддон (жаровня); 9 – кирпичные опоры; 10 – металлические ножки
Выложите из обычного кирпича задние опоры (6 рядов) и свяжите их с передними ножками мангала металлическим профилем. Сварите всю конструкцию и установите ее на опоры.
Приготовьте раствор из шамотной глины и выложите заднюю стенку из шамотного кирпича. Боковые стороны дымовой камеры используйте в качестве ориентира. Закончите заднюю стенку квадратным колодцем, на который поставьте кусок чугунной канализационной трубы раструбом вниз. Он станет основанием для вытяжной трубы, которую затем надо будет установить сверху. А пока загерметизируйте трубу цементным раствором.
Навесьте откидную крышку и прикрепите к ней ручки. Металлические части конструкции покрасьте.
С помощью угловой шлифовальной машины с диском по бетону срежьте углы задней стенки, после чего отделайте ее плиткой, посадив на цементный клей.
Уличный камин-гриль
Этот простой и надежный камин позволит даже прохладными вечерами наслаждаться отдыхом в саду или на террасе, создаст особую романтическую атмосферу (рис. 22). Лучше всего для его изготовления подходит нержавейка, но если ее нет, не беда. Необходимые заготовки можно заказать по размерам или же самостоятельно нарезать из того металла, который есть в наличии. Представленную здесь конструкцию можно легко изменить в соответствии с конкретными условиями, а также потребностями и вкусами домочадцев.

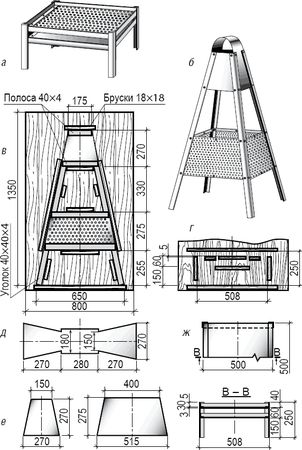

Рис. 22. Уличный камин-гриль:
а – гриль; б – корпус камина; в – боковина камина на шаблоне; г – шаблон для сборки гриля; д – выкройка дефлектора; е – выкройки верхнего и нижнего листов; ж – гриль, вид сверху
Корпус камина имеет форму четырехгранной пирамиды, поэтому для его монтажа целесообразно сделать шаблон из листа фанеры с брусками-ограничителями. Это нехитрое приспособление поможет фиксировать детали как при разметке, так и при сборке камина. С изготовления такого шаблона и начинают работы, а затем приступают к металлообработке.
Очень важно точно разметить и раскроить все детали конструкции: это значительно облегчит работы по дальнейшему монтажу и обеспечит легкость подгонки. Раскроенные детали обрабатывают напильником, снимая заусенцы и затупляя обрезанные кромки стальных листов.
Под 5-мм болты крепления сверлят отверстия ∅ 5,5 мм на расстоянии 12–13 мм от отрезного края. Затем все отверстия должны быть обработаны зенкером, чтобы снять заусенцы и исключить риск травмирования. Необходимо следить за тем, чтобы просверливаемые в поперечных перекладинах отверстия находились от внутреннего угла профиля угловой стойки на таком расстоянии, которое не будет затруднять монтаж. Отступ от внутреннего угла профиля нужно делать не менее 6 мм, что позволит правильно смонтировать боковые детали (поперечины и листовые детали).
Места сверления отверстий в верхнем стальном листе накернивают через отверстия в перекладине, поместив предварительно эти детали в шаблон. Затем их вынимают, листовые детали хорошо фиксируют и просверливают на малых скоростях.
Отверстия, проходящие через перфорированный лист, размечают фломастером. Вырезы на перфорированном листе делают электролобзиком на низкой скорости.
Процесс сборки гриля довольно прост. Перед сборкой противоположных боковых элементов с листовых деталей удаляют защитную пленку, если таковая имеется.
Хоть конструкция гриля и проста, нужно очень внимательно следить за тем, чтобы болты в углах не мешали друг другу. При разметке отверстий детали с уже выполненными отверстиями полезно временно смонтировать или закрепить на шаблоне, чтобы проверить подгонку и точно разметить точки сверления.
Крепежные болты вставляют в стоечный угловой профиль с внешней стороны и в соответствии с предварительной маркировкой соединяют детали, наворачивая и затягивая гайки.
После этого делают дефлектор камина, аккуратно сгибая металлический лист вокруг оправки – трубы ∅ 110 мм. Изгибая дефлектор, нужно в процессе формирования детали регулярно проверять равномерность изгиба и правильность углов.
Дефлектор прикрепляют к боковым стенкам камина и окончательно монтируют оставшиеся детали. Через расположенное примерно в середине края отверстие перфорированного листа в перекладине сверлят отверстие под болт и соединяют между собой лист и перекладину.
Не забудьте с внешней стороны под головки болтов подложить шайбы.
