Теперь выпилите основание для матраса 18 по указанным размерам и отшлифуйте его кромки. В каждом углу основания сделайте вырез 19 × 57 мм (рис. 34, в). Просверлите и раззенкуйте монтажные отверстия ∅4 мм в основании, затем положите его на опорные планки. Через монтажные отверстия основания просверлите направляющие отверстия ∅2,8 мм и глубиной 12 мм в опорных планках. Чтобы при сверлении не повредить боковые доски, слегка наклоните дрель. Наконец, вверните шурупы 4,5 × 32 мм с потайной головкой, зафиксировав основание. На этом изготовление одинарной кровати можно считать законченным. Но ведь вы собирались делать двухэтажную кровать!
При работе на пильном и лобзиковом станках, на ленточной, радиально-консольной или маятниковой (торцовочной) пиле распиливаемую заготовку следует обращать лицевой стороной вверх, а при раскрое циркулярной электропилой или электролобзиком – лицевой стороной вниз.
Будем считать, что вы уже изготовили две одинаковые кровати по вышеописанной методике. В верхних концах ножек кровати нижнего этажа наконечники не установлены, а в нижних концах ножек кровати верхнего этажа просверлены отверстия для соединительных шкантов. Пора изготовить ограждение для кровати второго этажа. Но сначала из круглого дубового стержня ∅12 мм сделайте соединительные шканты 19 указанной длины. Отшлифуйте на обоих концах шкантов небольшие фаски, чтобы легче было вставлять их в отверстия ножек.
Из материала толщиной 19 мм выпилите восемь заготовок размером 60 × 451 мм для внешних стоек 20 и четыре заготовки 60 × 375 мм для внутренних стоек 21 ограждения.
Сделайте вырезы во внутренних стойках согласно рис. 35, в. Теперь нанесите клей и соедините детали стойки, как показано на рисунке, выравнивая кромки и торцы. При выравнивании деталей, как было описано ранее для изготовления ножек, вбивайте гвозди только в верхнюю часть, подлежащую удалению. Скрепите все стойки вместе одним пакетом и зафиксируйте струбцинами. Переверните гнездами кверху, чтобы убедиться в выравнивании кромок. Когда клей высохнет, опилите или острогайте две грани каждой стойки, удаляя 1,5 мм материала, чтобы получить квадратное сечение 57 × 57 мм. Затем удалите припуск около 25 мм на верхнем конце. Внешние части стоек 20, входящие в кровать, укоротите снизу на 19 мм, как показано на рис. 36, чтобы они не упирались в основание матраса. Отфрезеруйте скругления радиусом 6 мм на ребрах стоек так же, как это делали для ножек, и просверлите раззенкованные монтажные отверстия ∅4 мм внизу укороченных внешних стоек для крепления к боковым доскам.
Выпилите длинные 22 и короткие 23 перекладины ограждения по указанным размерам. По центру кромок перекладин выберите шпунты 12 × 12 мм для вставки длинных и коротких панелей 24 и 25. Теперь отфрезеруйте на концах перекладин, как указано на рис. 36, фаски шириной 3 мм. Используя стопорный брусок, отфрезеруйте скругления радиусом 6 мм вдоль ребер перекладин, не доходящие до торцов на 64 мм.
Из облицованной дубовым шпоном фанеры толщиной 12 мм выпилите длинные 24 и короткие 25 панели. Затем из дубовых планок толщиной 6 мм сделайте восемь заготовок размерами 16 × 160 мм для кромочных накладок 26. Приклейте накладки к торцам панелей с припуском на обеих сторонах, а затем удалите его так же, как на панелях спинок кровати.

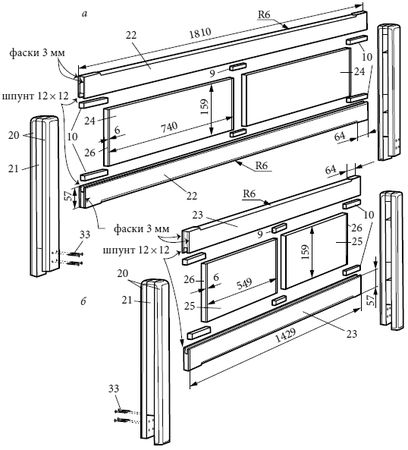

Рис. 36. Ограждения:
а – длинное ограждение (показана внутренняя сторона); б – короткое ограждение (устанавливается рядом с лестницей; показано с внешней стороны): 9, 10 – проставки; 20 – внешние стойки; 21 – внутренние стойки; 22 – длинные перекладины; 23 – короткие перекладины; 24 – длинные панели; 25 – короткие панели; 26 – кромочные накладки; 33 – шурупы 4,5 × 32 мм
Используя изготовленные ранее проставки 9 и 10, склейте вместе стойки, перекладины и панели для получения длинного и короткого ограждений. Сборка производится так же, как сборка спинок с помощью проставки длиной 1734 мм для длинного ограждения и проставки длиной 1353 мм для короткого ограждения, помогающих установить расстояния между крайними стойками.
Ограждение готово, но, чтобы забраться наверх, требуется лестница.
Выпилите по указанным размерам тетивы лестницы 27, затем опилите нижние концы под углом 10° (рис. 37, а). На каждой тетиве разметьте пазы для ступеней в соответствии с рисунком. Затем разметьте на верхнем конце тетивы закругление радиусом 54 мм и скос под углом 10° с задней стороны. Обратите внимание, что тетивы зеркально симметричны.
На пильном станке с пазовым диском и длинной накладкой поперечного упора выпилите в тетивах пазы для ступеней шириной 19 мм и глубиной 6 мм под углом 10° (рис. 37, в). Затем отфрезеруйте скругления радиусом 6 мм на всех кромках, кроме заднего скоса.
Разметьте центры монтажных отверстий с внешней стороны тетивы по центру пазов и на расстоянии 25 мм от кромок. Сделайте в каждой точке разметки цековку 10 × 5 мм с отверстием 4 мм в центре.
Из досок толщиной 19 мм сделайте четыре заготовки размерами 98 × 356 мм для ступеней 28. Опилите скосы под углом 10° вдоль передней и задней кромок, доведя ширину заготовок до 94 мм. Гладко отшлифуйте края ступеней. Затем насухо (без клея) соедините ступени с тетивами. Через монтажные отверстия тетивы просверлите направляющие отверстия ∅2,8 мм и глубиной 30 мм в ступенях. Склейте детали лестницы и скрепите их дополнительно шурупами.

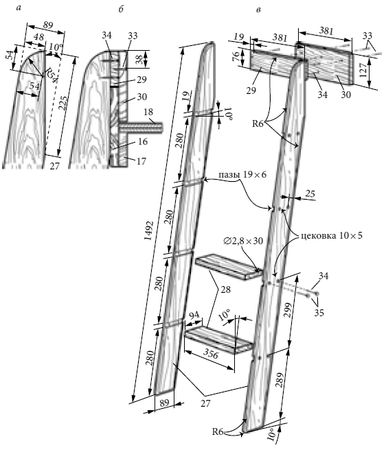

Рис. 37. Лестница:
а – форма вершины тетивы; б – сборка зацепа; в – конструкция лестницы: 16 – продольные царги; 17 – опорные планки; 18 – основание матраса; 27 – тетивы лестницы; 28 – ступени; 29 – проставка; 30 – зацеп; 33 – шурупы 4,5 × 32 мм; 34 – шурупы 4,5 × 38 мм; 35 – пробка-заглушка ∅10 × 6 мм
Из подходящего по цвету и текстуре обрезка доски пробочным сверлом сделайте шестнадцать пробок-заглушек ∅10 мм. Вклейте пробки в цековки, ориентируя их волокна в том же направлении, что и у тетивы. Затем отшлифуйте пробки заподлицо с поверхностью.
Выпилите по указанным размерам проставку 29 и зацеп 30. Отфрезеруйте скругления радиусом 6 мм вдоль кромок проставки и зацепа, как показано на рис. 37, в. Расположите проставку с задней стороны тетив, выровняв верхние края деталей (рис. 37, б). Просверлите направляющие и монтажные отверстия сквозь проставку в тетивах. Приклейте проставку к тетивам и закрепите шурупами. Затем приложите к проставке зацеп, выровняв верхние кромки. Просверлите направляющие и монтажные отверстия, приклейте зацеп и прикрепите его шурупами.
Пора заняться отделкой и окончательной сборкой кровати. Снимите основание для матраса и продольные царги. Окончательно отшлифуйте все детали и тщательно удалите пыль.
Нанесите морилку, а затем – два слоя бесцветного лака с промежуточной шлифовкой абразивом зернистостью 320 единиц. Когда покрытие полностью высохнет, снова соберите кровать и добавьте матрас.
Если кровать будет двухэтажной, соберите нижнюю кровать, используя две спинки-изголовья. Верхнюю кровать соберите, используя две спинки-изножья.
Установите ограждение на боковые царги верхней кровати укороченными стойками внутрь. Можно установить короткое и длинное ограждения на любой стороне кровати. Также можно сдвинуть короткое ограждение к любой спинке кровати в зависимости от места крепления лестницы. Через отверстия внешних стоек 20 просверлите направляющие отверстия на внутренней стороне боковых досок и вверните шурупы 4,5 × 32 мм с потайной головкой.
Вставьте соединительные шканты 19 в отверстия ножек нижней кровати, затем с помощником установите сверху вторую кровать и прикрепите к ней лестницу. Наконец, уложите матрасы и позовите детей, чтобы они могли испытать свои новые спальные места.

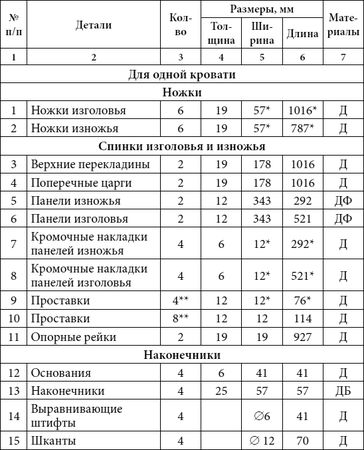

Таблица 16
Список материалов и деталей
Примечания: * – заготовки деталей выпиливаются с припуском; ** – для двухъярусной кровати потребуется 12 проставок 9 и 24 проставки 10, этого количества хватит для обеих кроватей (сюда входят также 4 детали 9 и 8 деталей 10 для ограждений).
Условные обозначения материалов: Д – дуб; ДФ – декоративная фанера с дубовым шпоном; ДБ – склеенная дубовая заготовка-блок.
Также потребуются шурупы 4,5 × 16; шурупы 4,5 × 19; шурупы 4,5 × 32; шурупы 4,5 × 38 с потайной головкой; клей ПВА; оргалит толщиной 6 мм.
