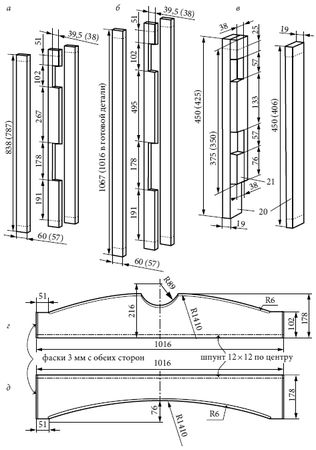

Рис. 35. Детали кровати:
а – ножки изножья; б – ножки изголовья; в – стойки ограждения; г – верхняя перекладина; д – поперечная царга; 20 – внешние стойки; 21 – внутренние стойки (цифры в скобках показывают окончательный размер после опиливания)
Нанесите клей и соберите ножки, выравнивая торцы и кромки. Лучше всего использовать белый клей ПВА, который имеет большее время открытой выдержки. Зафиксируйте склейку струбцинами и тщательно удалите излишки клея снаружи деталей и внутри гнезд.
При склеивании пластями заготовки обычно стремятся расползтись, когда вы сжимаете их струбцинами. Именно для того, чтобы этого избежать, следует выпиливать заготовки чуть длиннее и использовать клей, который не застывает мгновенно. Тогда детали при склейке можно скрепить парой гвоздей в местах, подлежащих удалению, и уже затем сжимать струбцинами. При этом гвозди нужно располагать подальше от линии будущего распила, чтобы не повредить зубья пильного диска.
Склеив ножки, сожмите их струбцинами и поверните гнездами вверх, чтобы убедиться в выравнивании кромок. После того как клей высохнет, опилите или острогайте две грани каждой ножки, удалив 1,5 мм материала до получения квадратного сечения 57 × 57 мм. Затем опилите нижние торцы ножек, отступив 191 мм от нижнего гнезда (длиной 178 мм). Придайте ножкам окончательную длину, опилив верхние торцы. Отфрезеруйте вдоль всех ребер скругления радиусом 6 мм (рис. 34, б).
Сделайте кондуктор, как показано на рис. 34, г. Он поможет вам просверлить отверстия под шканты вертикально и точно по центру ножки, а также отверстия для выравнивающих штифтов. Прижмите кондуктор к верхнему торцу ножки, расположив его ручку на противоположной стороне от гнезд, и просверлите в ножке отверстия 12 × 50 мм для шкантов 15 и 6 × 22 мм для штифтов 14, служащих для выравнивания наконечников. Чтобы не просверлить отверстия глубже, чем следует, используйте выдвигающийся стопор дрели или насадку-ограничитель на сверло.
Если предполагается делать двухэтажную кровать, установите приспособление на нижний торец ножки и просверлите отверстия 12 × 50 мм для вставки соединительных шкантов 19. Такие отверстия делают только в ножках верхней кровати. Соответственно, отверстия для выравнивающих штифтов в ножках нижней кровати не нужны.
Теперь сделайте изголовье и изножье. Выпилите верхние перекладины 3 и поперечные царги 4, выберите или отфрезеруйте по центру кромки этих деталей шпунт 12 × 12 мм для вставки панелей изножья и изголовья (рис. 35, г, д). Для облегчения вставки перекладин в гнезда ножек и создания пространства для излишков клея отфрезеруйте на перекладинах фаски шириной 3 мм.
Разметьте дуги на верхних перекладинах согласно рис. 35, д. Для этого сначала зафиксируйте струбцинами два обрезка размером 19 × 25 × 50 мм на концах будущей дуги. Нижние края обрезков должны располагаться с отступом 102 мм от нижней кромки перекладины, а их внутренние края – с отступом на 51 мм от ее торцов. Выпилите упругую планку толщиной 3 мм и длиной 1070 мм. Прижмите ее к обрезкам и согните, совместив ее нижнюю сторону с серединой верхнего края перекладины. Проведите дугу.
Затем у верхнего края с помощью циркуля разметьте, как показано на рисунке, полукруг радиусом 89 мм.
Ленточной пилой или электролобзиком опилите верх перекладины по контуру. Прямые участки для шипов на концах выпиливайте с помощью продольного упора, добиваясь плотной подгонки к гнездам ножек. Гладко отшлифуйте опиленные кромки. Затем используйте эту перекладину как шаблон для разметки контура на второй перекладине. Выпилите и отшлифуйте вторую деталь по контуру.
Таким же способом разметьте дуги на нижних царгах. Выпилите и отшлифуйте их по контуру.
Отфрезеруйте на верхних и нижних перекладинах скругления радиусом 6 мм (рис. 35, г, д). При этом скругления должны заканчиваться на расстоянии 51 мм от торцов детали. Чтобы не срезать лишнее, закрепите струбциной брусочек на конце перекладины так, чтобы направляющий ролик фрезы в месте окончания скругления упирался в этот брусок, не давая фрезе двигаться дальше. Убедитесь, что струбцина не мешает движению фрезера, и сделайте скругление. Затем переставьте брусок на второй конец перекладины и повторите операцию, завершив фрезерование скруглений.
Из фанеры толщиной 12 мм, облицованной дубовым шпоном, выпилите панели изножья 5 и изголовья 6 по указанным размерам. Из дубовых планок толщиной 6 мм выпилите четыре заготовки 16 × 292 мм для кромочных накладок 7 изножья и четыре заготовки 16 × 521 мм для накладок изголовья 8. Приклейте накладки к панелям с припуском 2 мм с каждой стороны. Когда клей высохнет, удалите припуск, выровняв края панелей.
Выпилите четыре проставки 9 и восемь проставок 10. Для двухъярусной кровати сразу сделайте эти проставки в двойном экземпляре и второй отложите в сторону, чтобы позднее изготовить ограждение.
Отметьте середину каждой проставки 9, проведя линию поперек одной из граней. Отметьте также середину на одной стороне каждой перекладины. Теперь вклейте проставки в шпунты верхних и нижних перекладин, совместив центральные метки, и зафиксируйте струбцинами.
Из обрезков сделайте две установочные рейки-проставки длиной 940 мм. В соответствии с рис. 34, в соберите насухо (без клея) детали изголовья 1, 3+9, 4+9, 6+8 с проставками 10. Убедившись в правильной подгонке, склейте изголовье и проверьте его прямоугольность. Затем точно так же соберите детали изножья 2, 3+9, 4+9, 5+7, 10.
Выпилите по указанным в таблице 16 размерам опорные рейки 11 и сделайте в них раззенкованные монтажные отверстия ∅4 мм. Прижмите рейки к нижним перекладинам изголовья и изножья с внутренней стороны, отступив 76 мм сверху и выровняв посередине. Через монтажные отверстия реек просверлите направляющие отверстия в перекладинах и закрепите рейки шурупами.
Из дубовой дощечки толщиной 6 мм выпилите по указанным размерам основания наконечников 12. Для самих наконечников склейте из трех досок заготовку 57 × 57 × 457 мм так же, как ранее делали ножки. Затем сформируйте из заготовки наконечники. Это можно сделать за четыре простых шага.
1. Установите фрезу для скруглений радиусом 12 мм в цангу фрезера, закрепленного в столе. Выровняв продольный упор с подшипником фрезы, отфрезеруйте скругления на всех торцевых ребрах заготовки. Для предотвращения сколов и безопасной поддержки деталей обязательно используйте подпорный брусок-толкатель.
2. Не сдвигая упор фрезерного стола, установите фрезу для скруглений радиусом 6 мм. Поставив наконечник вертикально, сделайте скругления на его углах.
3. Отпилите от концов заготовки два одинаковых куска длиной по 25 мм.
4. Не меняя настроек фрезерного стола, положите наконечник плашмя и отфрезеруйте скругления радиусом 6 мм на его нижних ребрах.
Повторите шаги 1–4 для изготовления следующей пары наконечников. На всякий случай сделайте дополнительно несколько наконечников про запас, если на одном из этапов заготовка будет повреждена.
Гладко отшлифуйте торцы наконечников и переходы от скругления радиусом 6 мм к 12 мм. Затем приклейте к нижнему торцу каждого наконечника сделанное ранее основание 12, выравнивая обе детали по центру.
Закрепите собранный наконечник в сверлильном приспособлении-кондукторе струбциной, расположив основание у ручки. Просверлите в наконечнике отверстия диаметром 6 мм и 12 мм, глубиной 22 мм для вставки штифта и шканта (рис. 34, б). Таким образом обработайте все наконечники.
Из дубовых стержней круглого сечения диаметром 6 мм и 12 мм сделайте выравнивающие штифты и шканты указанной длины. Вклейте штифты во все наконечники, вставляя их в отверстия с помощью тисков или струбцины. Затем вклейте в наконечники шканты.
Следующим шагом будет изготовление основания для матраса. Выпилите по указанным размерам продольные (боковые) царги 13. Используя стопорный брусок, отфрезеруйте скругления радиусом 6 мм на всех ребрах каждой доски, кроме внутреннего нижнего (рис. 35, в). Скругления должны заканчиваться на расстоянии 25 мм от торцов царги.
Выпилите по указанным размерам опорные планки 17. Отфрезеруйте скругления радиусом 6 мм на нижнем внутреннем ребре каждой планки. Затем просверлите и раззенкуйте монтажные отверстия ∅4 мм. Приложите опорную планку к продольной царге и выровняйте по центру, совместив нижние кромки. Вверните шурупы. Точно так же соедините вторую царгу с опорной планкой.
Расположите соединительные элементы кроватной стяжки на боковых царгах и ножках (рис. 34, в). Через монтажные отверстия стальной фурнитуры просверлите направляющие отверстия в деревянных деталях кровати и вверните шурупы. На ровной поверхности присоедините боковые царги к изголовью и изножью, вставив зацепы кроватной стяжки в соответствующие отверстия.
