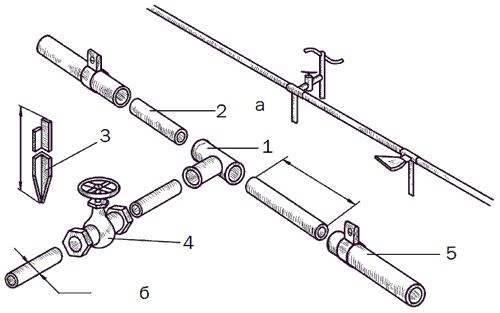

Рис. 30. Традиционная система поливочного водопровода: а – общий вид; б – монтажная схема; 1 – тройник; 2 – патрубок; 3 – стойка; 4 – кран; 5 – шланг с хомутом.
Водонапорная емкость спасает и в том случае, когда на садовом или приусадебном участке еще не провели электричество. Проще всего подыскать бочку емкостью 200-300 л, которую устанавливают на четырех столбах высотой 2,5–3 м. Верхнюю площадку укрепляют толстыми досками, а сами опоры усиливают стальным уголком. Воду в бочку подают ручным насосом из колодца или скважины. Бочку соединяют с летним душем и поливочным водопроводом. В ней всегда должна быть вода, и за этим надо следить. Чтобы она успевала прогреваться на солнце, необходимо после очередного заполнения бочки выдерживать паузу. Для контроля уровня воды в бочке можно сделать самодельный водомер. Он представляет собой двойной блочок, установленный на верхнем обрезе бочки. Через блочок перекидывают капроновый шнур, к одному концу (внутри бочки) которого привязывают массивный поплавок, а к наружному прикрепляют ярко окрашенный грузик. В нижней части бочки делают отметку, показывающую, когда емкость полная (рис. 31).

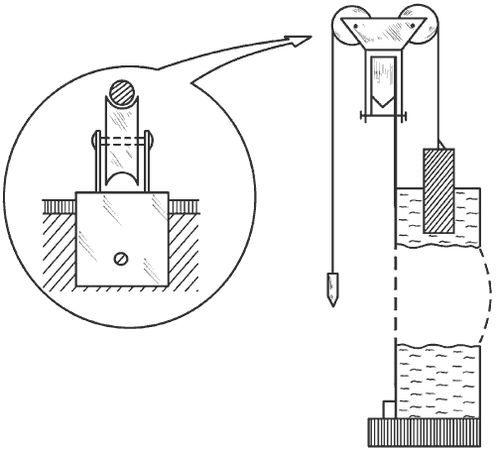

Рис. 31. Индикатор наполнения бочки.
Если на участке есть электричество, водоснабжение можно автоматизировать. В этом случае понадобятся 2 бочки по 200-300 л. Одну устанавливают на крыше душа, другую – возле колодца. Бочки ставят на одном уровне и соединяют между собой трубой. Кроме того, делают отводку к поливочному водопроводу. Подача воды из колодца в бочку А осуществляется с помощью вибрационного погружного насоса.
Устройство для автоматизации полива очень простое. На верхнем обрезе бочки А устанавливают поплавковый выключатель типа микровыключателя от холодильника, стиральной машины или какого-либо другого бытового прибора, но рассчитанный на ток 3 А (рис. 32). Как только уровень воды в бочке А снизится до определенной отметки, поплавок своим коромыслом замкнет сеть насоса, и он начнет подавать воду в бочку. В верхнем положении поплавок разомкнет сеть, и насос остановится.
Рис. 32. Поплавковый выключатель.
В большинстве случаев садоводы пользуются водой для полива из централизованного водопровода, и, казалось бы, нет надобности в создании резервных запасов воды. Но, во-первых, могут возникнуть непредвиденные поломки на водопроводе, во-вторых, в резервуаре вода хорошо прогревается, а в-третьих, сбор дождевой воды, свободной от кальция, обеспечит полив растений, которым вредна вода, богатая известью. Стекающую с крыши дома, бани, теплицы воду по сточной трубе направляют в большую пластиковую бочку емкостью 200-300 л. Бочку снабжают краном, располагая его на высоте 7–10 см ото дна. Поднимают саму бочку на небольшую высоту – так, чтобы под кран можно было свободно поставить ведро или лейку. Для слива излишков воды под верхним ободком бочки устанавливают отводную трубку, конец которой опускают в другую бочку или дренажный колодец. Чтобы в бочку не попадали листья и другой мусор, ее накрывают крышкой или сеткой. Один-два раза за сезон бочку для хранения и сбора дождевой воды рекомендуется мыть.
Гидропневматическая установка
По сравнению с водонапорным баком гидропневматический имеет определенные преимущества, позволяя несколько упростить монтаж водопровода и облегчить эксплуатацию, ремонт и контроль за его работой. Один из вариантов гидропневматической установки для отдельного дачного или приусадебного участка состоит из бака и компрессора, соединенных между собой воздушной трубкой. Воздух с помощью компрессора накачивают в гидропневматический бак под определенным минимальным давлением, при котором срабатывает реле на включение насоса. Таким образом, в баке постоянно поддерживается определенное давление, создающее необходимый напор воды. По мере растворения воздуха в воде вновь требуется включение компрессора. При полной герметичности воздушной части установки компрессор включают 1–2 раза в неделю.
Существуют гидропневматические установки без компрессора. Они состоят из 2 баков – воздушного и гидропневматического – или одного большого гидропневматического; все баки рассчитаны на работу под давлением до 5 кгс/см2. Баки соединяют между собой воздушной трубкой, на которой смонтированы реле давления, предохранительный клапан и зарядный штуцер системы. На напорном трубопроводе установлен обратный клапан, исключающий перетекание воды при отключенном насосе.
Перед началом работы установки через зарядный штуцер с помощью компрессора (можно использовать насосы от опрыскивателей, ножные, ручные автонасосы и т. д.) в систему накачивают воздух под давлением, величину которого подбирают опытным путем, так как это зависит от объема, занимаемого водой в гидропневматическом баке, и необходимого напора. Затем включают насос, питающий водой гидропневматический бак. При этом вода вытесняет воздух в воздушный бак, создавая определенное давление. При достижении необходимой отметки реле давления отключит насос. Вода, которая находится в напорном трубопроводе до обратного клапана, стекает через клапан насоса или дренажное отверстие, а освободившаяся часть трубы заполняется воздухом.
При следующем включении насоса эта порция воздуха поступает в воздушную полость гидропневматической установки и поддерживает в ней постоянное давление. При этом излишки воздуха стравливаются через предохранительный клапан. Таким образом, гидропневматическая установка работает в автоматическом режиме, обеспечивая самоподпитку воздушной части системы.
Промышленность выпускает гидропневматические баки емкостью 400 л для создания местной системы водоснабжения в сельской местности и на дачных участках. Бак рассчитан на максимальное рабочее давление 5 кгс/см2. Его высота 192 см, а диаметр 61 см. Бак комплектуется предохранительным клапаном, указателем уровня воды, контактным манометром и арматурой для установки.
Гидропневматическую установку (рис. 33) несложно собрать в условиях домашней мастерской. Возможны два варианта. В качестве водяного и воздушного баков используют 2 бытовых газовых баллона емкостью 50-80 л. В первом варианте в качестве воздушного бака применяется ресивер бытового компрессора, а также его предохранительный клапан.

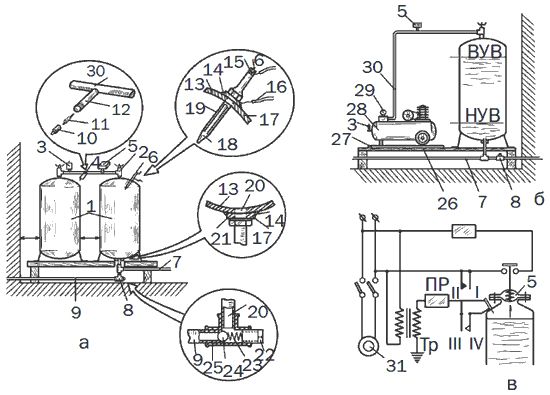

Рис. 33. Виды гидропневматических установок: а – установка с двумя баками; б – установка с компрессором; в – электрическая схема; 1 – газовый баллон емкостью 50-80 л; 2 – запорный вентиль; 3 – предохранительный клапан; 4 – зарядный штуцер; 5 – реле давления; 6 – электродный сигнализатор уровня; 7 – питающий трубопровод; 8 – обратный клапан; 9 – напорный трубопровод (от насоса); 10 – колпачок; 11 – ниппель; 12 – штуцер от автокамеры; 13 – корпус бака; 14 – сварка; 15 – плюсовой контакт 16 – минусовой контакт; 17 – фланец с резьбой; 18 – электрод; 19 – изолятор; 20 – патрубок; 21 – прокладка; 22 – регулировочная пробка; 23 – пружина; 24 – шарик; 25 – тройник; 26 – деревянный настил; 27 – резиновый коврик; 28 – ресивер компрессора; 29 – манометр; 30 – воздушная трубка; 31 – насос; ВУВ – верхний уровень воды; НУВ – нижний уровень воды; МП – магнитный пускатель; ПР – пусковое реле; Тр – трансформатор пускового реле; 1-2 – контакты включения магнитного пускателя; 3-4 – контакты пускового реле.
У гидропневматического бака перед тройником устанавливают обратный клапан подъемного типа для запирания воды в установке при выключенном насосе. Самодельный обратный клапан можно собрать из подручных материалов: трубопроводной арматуры (тройника, шарика, пружины, регулировочной пробки). Тот бытовой газовый баллон, который будет использоваться как воздушный бак, не требует никаких переделок. А к баллону, предназначенному для гидропневматического бака, необходимо приварить 2 фланца с резьбой: снизу в днище для патрубка напорной трубы, а сверху – для электродного реле верхнего уровня воды.
Электродное реле отключения насоса необходимо для предотвращения перелива в случае нарушения герметичности воздушной полости установки, и одновременно оно может служить датчиком аварийной сигнализации. Электродное реле представляет собой изолированный стержень, включенный в цепь промежуточного реле. Другой конец от промежуточного реле соединен на массу с корпусом баллона. При подъеме уровня вода замыкает электрод реле с корпусом баллона. Образовавшийся при этом сигнал поступает на промежуточное реле, которое прерывает контакты 1–2-й цепи магнитного пускателя. Электродное реле вполне доступно для изготовления своими силами, в чем может помочь рис. 33.
Длину и монтажный диаметр электрода выбирают в зависимости от расчетного уровня воды в баке. Главное, на что надо обратить внимание, – надежная изоляция стержня электрода от корпуса бака (баллона), который, в свою очередь, должен быть хорошо заземлен.
