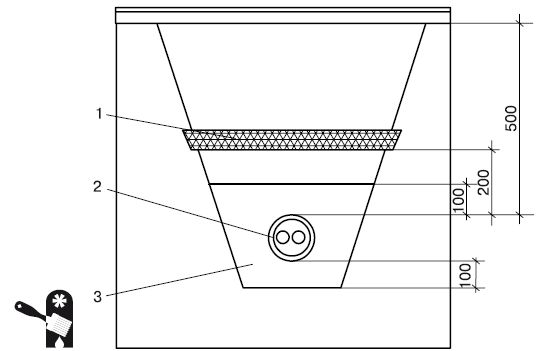

Ввод кабеля в постройку делается сквозь стальную втулку. Она необходима для защиты провода при подвижке и полной усадке деревянной стены. Кабель освобождают от "брони" перед вводом в щиток. Только после этого жилы кабеля подключают к автомату, делая заземление и громоотвод.

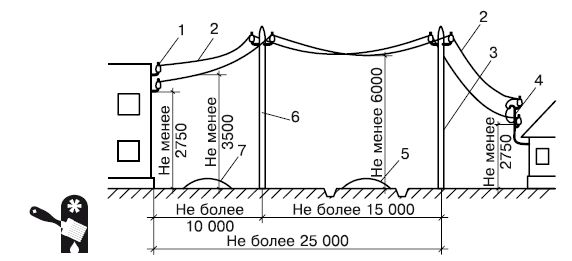

Чаще всего ввод делают с помощью стальной трубы, окрашенной с обеих сторон битумным лаком. Чтобы не проходила вода, ее верхний конец нужно немного изогнуть, а на нижнем - просверлить отверстие для выхода влаги от конденсата. Провода от ввода необходимо присоединять к проводам в тех частях, где они наименее натянуты. Чтобы избежать излишнего натяжения при воздушном вводе, в стену бани можно ввинтить крюк с изолятором. Иногда вместо стальной трубы применяются специальные короба, в которых провода защищены от воздействия агрессивной среды.
Какие же виды кабелей и проводов лучше использовать? Специалисты рекомендуют применять кабели ВВГ и АВВГ, имеющие оболочку из поливинилхлорида и резиновую изоляцию. Последняя должна быть рассчитана на высокие температуры (не меньше 170 °C), но при этом не выделять дыма при горении.
Что касается проводов, то лучше всего использовать марки ПРН, ПРВД, АПРН с двойной изоляцией либо одножильные провода ПВ и АПВ. Многие применяют двух- и трехжильные АППВ и ППВ.
Что же стоит за этими аббревиатурами? Провода и кабели маркируются буквами. Первые буквы говорят о том, из какого материала выполнена токопроводящая жила. Например, А - алюминиевая, AM - алюмомедная, АС - из алюминиевого сплава. Если таких букв нет, значит, жила медная. Остальные буквы относятся к характеристике других элементов провода или кабеля. К примеру, буквы ПП означают плоский провод. Следующая буква указывает на материал изоляции: Р - резина, В - поливинилхлорид, П - полиэтилен.
В маркировке кабелей вторая буква обозначает материал оболочки: А - алюминиевая, С - свинцовая, В - поливинилхлоридная, Н - найритовая, П - полиэтиленовая, СТ - стальная гофрированная. Третья буква указывает на материал изоляции жил, четвертая - на конструкцию защитной оболочки. В маркировке кабелей и проводов могут стоять и другие буквы для обозначения особенностей изготовления.
Кроме букв, в маркировке проставляют цифры. Первая показывает количество жил, вторая - площадь их сечения, третья - номинальное напряжение, на которое рассчитан провод или кабель. Если первая цифра отсутствует, кабель или провод состоит из одной жилы.
Сегодня из-за сравнительно низкой стоимости алюминия наибольшее распространение получили провода и кабели с алюминиевыми жилами. Однако те, которые имеют медные жилы, гораздо более практичны в техническом плане. К примеру, медь обладает меньшим удельным сопротивлением, то есть при одинаковой силе тока площадь сечения таких жил может быть меньше. Этот материал более прочен и устойчив к коррозии. Но из-за высокой стоимости меди производство кабелей и проводов с такими жилами значительно уступает алюминию.
Для большей безопасности все провода в бане должны быть заключены в изолирующие трубки или брызгозащищенные короба. Если возникает необходимость вести проводку сквозь стены, необходимо воспользоваться специальными электромонтажными трубками. Снаружи стены применяют также фарфоровые воронки, а внутри - фарфоровые втулки.
Теперь поговорим о подключении электропечи в сауне. Замечу, что так же подключаются и водонагреватели.

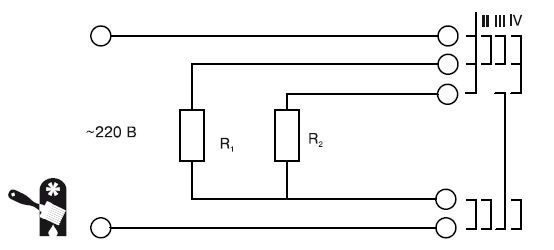

Печи и водонагреватели можно подключать к однофазной или трехфазной сети по однофазной схеме параллельного, последовательного и смешанного, то есть параллельно-последовательного включения. Схема переключения двух сопротивлений с параллельного соединения на последовательное обеспечивает три ступени мощности: 100; 50; 25 %. Если имеются два сопротивления, то можно получить четыре ступени мощности, соединяя их так, как показано на рис. 8.3.
Мощность печи изменяют вручную либо автоматически по команде термопары, которую устанавливают в верхней точке парной. Температура разогрева камней в печах составляет 350–450 °C.
Еще раз напоминаю, что в бане или сауне необходимо установить устройство защитного отключения (УЗО) с током отсечки 5–10 мА. Не раз установка УЗО спасала жизнь человеку или саму баню от пожара при замыкании проводки. В бане повышенная влажность, поэтому там нельзя использовать УЗО на 30 мА. Рекомендуется применять только качественные электромеханические защитные автоматы известных фирм.
Розетки и выключатели из пластика нельзя устанавливать во влажном помещении, например в парной или моечной. Лучше - только в предбаннике. Кроме того, розетки и выключатели должны быть защищены от брызг. Для этого устанавливают брызгозащищенные розетки и выключатели.
Освещение в бане и сауне
В моечной и парной придется разместить светильники в брызгозащищенном исполнении. Материал, из которого они сделаны, должен быть изолирующим, а патрон - с высоким кольцом.
Металлическую арматуру светильников необходимо заземлять. Для этого используют трехжильный кабель. Один провод подключается к фазе, другой - к нулю, а третий - к земле в распределительном щитке.
Освещение в парной лучше всего сделать неярким. Мягкий, приглушенный свет способствует созданию атмосферы покоя, необходимой в финской бане, где используется сухой пар и не в ходу обычай направо и налево размахивать веником.
Часто в саунах применяют светильники, в которых лампа прикрыта деревянным экраном. Люстры с лампочкой, защищенной от пара и брызг водонепроницаемым плафоном или колпаком, размещают на потолке или на стене вверху, позади человека, пользующегося парилкой.
Вообще, освещение в бане - вопрос особый. В ней царят высокая температура и влажность. Не вызывает удивления, что наши предки, не знавшие электричества, мылись в бане исключительно засветло, при естественном свете из окон: лучина и свеча в парной гореть не будут, а керосинка может взорваться, подобно гранате. Обычная лампочка - тоже не лучший вариант. Электросеть может замкнуть, а сама раскаленная лампочка - взорваться от попавших на нее капель воды. Уж не из-за проблем ли с освещением наши предки частенько поселяли в баню всякую нечистую силу?
Теперь парную можно осветить так, что никакой злой дух не спрячется, причем сделать это безопасно. В этом поможет волоконная оптика.
Оптоволоконные системы освещения, разработанные на рубеже тысячелетий, великолепно подходят для бань, саун и ванных комнат, то есть для жарких и влажных помещений. Источником света в них служат галогенные лампы. Они дают больше света, чем обычные лампочки. Проводка делается из оптоволокна, которое не проводит электричество, зато превосходно проводит свет, не замыкает и не загорается в довольно агрессивных условиях банной среды.
Оптоволоконная система освещения бани обычно состоит из галогенной лампы, расположенной в предбаннике или другом безопасном месте, оптических проводников и нескольких небольших лампочек, размещенных в моечной и парилке. Мощность галогенной лампы позволяет обеспечить хорошее освещение, даже если она находится в соседнем помещении.
Оптическое волокно бывает разной толщины и выполняется из стекла или пластика. В бане рекомендуется применять стеклянный кабель, на который практически не действуют температура и влажность. Пластик же придется регулярно менять. Хоть он и дешевле, но на качестве лучше не экономить. К слову, оптоволоконные системы весьма экономичны.
Прокладка водопровода
Времена, когда воду в баню носили ведрами, давно прошли. Конечно, не каждый может пробурить на участке артезианскую скважину с насосом, но уж водонапорные башни есть почти в каждой деревне или дачном поселке. Следовательно, не так уж сложно построить водопровод, который будет снабжать баню водой.
Если же центрального водопровода по каким-то причинам нет, можно установить насос. Он будет качать воду из колодца или близлежащего водоема. Банный водопровод является только частью общего водопровода усадьбы или дачи. В этой книге мы не станем углубленно рассматривать общую технологию прокладки водопровода, варианты артезианских скважин, виды насосов, автоматики и водных баков-накопителей. Более подробную информацию по этим вопросам вы сможете найти в других пособиях серии "Современный домострой" издательства "Питер". Здесь же остановимся лишь на том, что необходимо непосредственно для снабжения водой бани. Если взять за основу общую схему водоснабжения (насос - труба до хозяйственного блока - обратный клапан - фильтр - блок автоматики - коллектор - потребитель), то нас интересует участок "коллектор - потребитель".
