Разные способы есть и для выполнения швов в печной кладке. Если вы собираетесь штукатурить печь, швы можно сделать впустошовку, то есть не заполнять их раствором на глубину 0,5–1 см. Тогда штукатурка затекает в швы и лучше сцепляется с поверхностью.
Как уже говорилось, раствор нужно делать с таким расчетом, чтобы во время кладки излишки можно было легко выдавить из швов.
После того как насухо заложен первый ряд печи, ее форму и размеры нужно проверить прави́лом, угольником, метром или шнуром, который натягивают по углам кладки. Только после этого кирпич кладут на раствор, соблюдая перевязку швов. Каждый ряд во избежание перекоса необходимо проверять по горизонтали прави́лом с уровнем, по вертикали - отвесом, на прямоугольность - угольником или шнуром по диагоналям. Выявленные вовремя неточности можно исправить. Понятно, что частые проверки занимают много времени, поэтому при работе применяются направляющие стойки, которые устанавливают строго вертикально.
При кладке из обыкновенного (красного) кирпича толщина швов должна быть не более 0,5 см; из огнеупорного - не более 0,3 см.
После того как вы убедились в хорошем качестве кирпича и определили по второму ряду кладки его толщину, параметры нужно перенести на стойки. К примеру, толщина швов составит 0,5 см, толщина кирпича - 6,5 см. Значит, толщина ряда кладки должна быть 7 см. Это расстояние наносят на стойки с помощью неглубоких пропилов на одном уровне. Если вести кладку по этим отметкам, отпадает необходимость проверять ее для каждого ряда.
Топливники, каналы, горнило, трубы, то есть внутренние поверхности печей, должны быть ровными и чистыми, без выступов и шероховатостей.
По вертикали в кладке печи отклонения допускаются не более 1 см на всю высоту, на лицевых сторонах печи неровности могут быть не более 0,5 см, а при облицовке изразцами - 0,2 см.
Швы кладки необходимо перевязывать. Наилучшим вариантом является, когда кирпич своей серединой ложится на шов. Удовлетворительной считается кладка, при которой перевязка делается от половины до четверти кирпича, перевязку менее четвертой части допускать не следует. Если же в нескольких местах ее избежать не удается, все нужно перевязать целым кирпичом. Такие печи могут простоять десятки лет.
Стенку толщиной в один кирпич кладут поочередно из тычковых и ложковых рядов. Тычковые ряды должны быть уложены поперек стенки, а ложковые - вдоль. Для перевязки нужно использовать трехчетверку. Перегородки, образующие дымовые каналы внутри печи, кладут так, чтобы кирпичи свободно примыкали друг к другу. Перевязывают кирпич через два-три ряда в замок с наружными стенками. В некоторых случаях можно просто выпустить его тычковой гранью на лицевую сторону печи.
В процессе выполнения кладки некоторых фрагментов печи вам нужно будет раскалывать и стесывать кирпич, чтобы придать ему нужную форму, а затем аккуратно зачищать стесанные поверхности либо закрывать их кладкой. Это нужно обычно для улучшения качества перевязки.
Раскалывать качественный кирпич можно без предварительной насечки, только наметив линию. Если у вас несколько пережженный алый кирпич с волосяными трещинами, проводить насечку перед колкой нужно обязательно. Она делается по всему периметру, ее глубина должна быть не более 0,5 см. Если вы раскололи кирпич аккуратно, у вас получатся половинки: 12,2 и 12,5 см. Они считаются ровными, потому что учитывается линия раскола. Но так бывает редко, чаще он поглощает большее количество миллиметров. Чтобы не терять ширину кирпича, имеет смысл раскалывать кирпич так, чтобы насечка шла рядом с нанесенной линией.
Простейшие перемычки: арки и своды

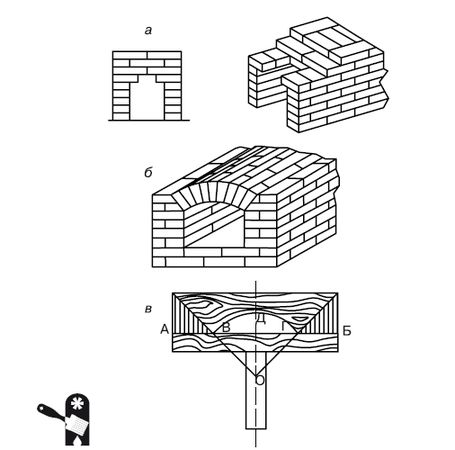

Одна из самых сложных задач среди тех, которые стоят перед неопытным печником, - выполнить перекрытие топливников, топочных отверстий и камер. Для этого применяются различные перемычки. Их форма зависит от размера отверстия или пролета, нуждающегося в перекрытии (рис. 6.6.)
Расскажу о перемычках - арках и сводах - несколько подробнее, хотя в банных печах они применяются реже, чем в больших по размерам стационарных домашних.
Сперва несколько терминологических тонкостей. Для начала уточним, чем арка отличается от свода. Аркой называется полукруглое перекрытие в стене. Свод - это перекрытие между стенами. Арки и своды используются, когда нужно перекрыть достаточно большие отверстия или пролеты. Небольшие пролеты перекрывают перемычками из одного или двух кирпичей, которые укладывают плашмя или с небольшим подъемом.
Количество кирпичей в арке и рядов в своде должно быть нечетным. Средний нечетный кирпич - замковый. Если же по каким-то причинам кирпичей или рядов четное количество, тогда замковыми становятся два кирпича.
Пяты - это кирпичи, на которые опирается перемычка. Необходимая форма им придается соответствующей обработкой.
Пролетом называют пространство, перекрываемое любой перемычкой.
Помните, что при кладке любой перемычки все швы между уложенными кирпичами всегда необходимо направлять к точке, из которой описывается кривая арки или свода. Высота их подъема называется стрелой подъема.
В зависимости от назначения и конструкции печи своды выполняют высокими или крутыми, плоскими или пологими. Высокий полуциркульный свод равен половине окружности. Менее крутой - пологий свод.
Закладка пят - первая операция, которую проводят при закладке арки или свода. Ее выполняют по шаблону. Нужно учесть, что высота арки или свода разная, угол пяты изменяется, поэтому нельзя применять для всех арок и сводов одну форму пяты.
В небольших банных печах, ширина топливников и пролетов над дверками которых не превышает 42 см, пролеты перекрывают простым треугольным сводом. Кирпич для этого нужно укладывать с подъемом кверху и продолжать кладку стенок, которые будут надежно прижимать пяты к нижним рядам.
Такой свод нельзя возводить без продолжения кладки, потому что уложенные пяты не удержат прочно кирпичи треугольного свода. Они не будут прижаты сверху с достаточной силой. В этом случае пяты сдвинутся распором свода, который может обрушиться.
Для предотвращения этого пяты, уложенные под своды, стягивают или сжимают стальными брусками и связывают жгутом из проволоки. Такая конструкция должна находиться внутри кладки, ведь если жгут останется открытым, он из-за высокой температуры быстро перегорит в топливнике. Надежнее вместо проволоки применять полосовую сталь, которую надлежит прочно приклепать к брускам.
Еще одно важное замечание. Запрещается опирать кирпичи на рамку дверки, поэтому при кладке топочные отверстия необходимо перекрывать перемычками. Топочное отверстие, ширина которого меньше кирпича, перекрывают кирпичом в замок. Если же оно более широкое, перекрытие нужно выполнять клинчатой перемычкой из кирпича. Если отверстие и вовсе большое, то делают арочное перекрытие. Своды в этом случае опираются на боковые стенки топливника, плоскости которого стесывают под определенным углом. Опорой для свода служат также его задняя и передняя стенки.
Устройство дымовых труб
Заключительный, сложный и не менее важный этап строительства банной печи - это сооружение дымовой трубы (рис. 6.7–6.9).
Трубы в печах служат не только для отвода дыма, но и для образования тяги. Чтобы каналы труб меньше засорялись сажей и обеспечивали хорошую тягу, они должны иметь очень гладкие стенки.
В разных печах применяется довольно много видов труб: насадные, коренные, а также стенные каналы или дымоходы. Насадные трубы (именно такие в большинстве своем употребляются в индивидуальных банях) служат продолжением печи. Их кладут на ее перекрытие. Такие трубы ставят не прямо на печную кладку, а на железобетонную плиту, хорошо армированную, толщиной не менее 5 см, чтобы обеспечить более устойчивую опору. Плита позволяет при необходимости поочередно разбирать стенки печи, не нарушая трубы.
