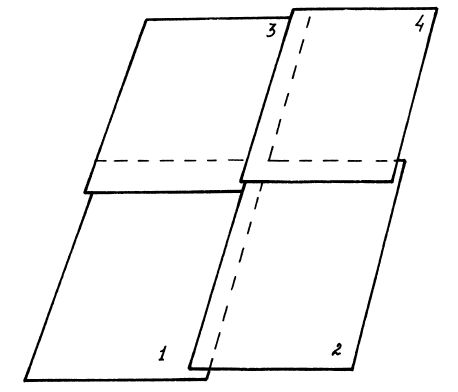

(Рис 24, б) – порядок укладки листов без срезанных углов.
Покрытие выполняют в следующей последовательности. Сначала как и при покрытии вразбежку к свесу обрешетки прибивают уравнительную рейку толщиной 6 и шириной от 25 до 50 мм. Далее в 700 мм от бруска натягивают шнур или прибивают доску. Затем в зависимости от того, с какой стороны будет вестись укладка листов: слева направо или, наоборот, у листов срезают либо левые углы, либо правые. Как правило, листы срезают по длине листа на 120–140 мм, по ширине – на 103 мм, используя ножовку с мелкими зубьями (рис. 24 а). Если укладывать листы без срезки углов, то между ними останется большой зазор, т. е. не будет плотной нахлестки (рис. 24 б). Это приведет к тому, что в такие зазоры при ветренной снеговой погоде будет забиваться много снега, при таянии которого вода может попадать на чердак. Для предотвращения этого же недостатка стыковые швы при больших зазорах нужно обязательно замазывать цементным раствором или мастикой.
Наплавляемые рулонные кровли
Кровля из рулонного материала носит название мягкой. Будучи гибким, этот тип кровли в основном применяется там, где не может быть использован другой кровельный материал. Технология укладки кровли из рулонного материала заключается в создании гидроизоляционного ковра из 3–4 слоев этого материала (слои проклеиваются между собой). Технология общая и для плоских крыш гражданских железобетонных и кирпичных зданий, и для скатных крыш деревянных частных строений (в основном хозяйственных построек).
Использовать данный вид кровельного материала в самостоятельном строительстве рекомендуется только с соблюдением всех условий, требующихся для получения надежного и долговечного покрытия. Долговечность мягкой кровли зависит от многих факторов, но, прежде всего, от правильной обрешетки, качества материала и применяемых мастик, времени и технологии выполнения работ.
При укладке такой кровли следует соблюдать некоторые условия. Работы необходимо проводить в теплую сухую и безветренную погоду, лучше поздней весной, летом или ранней осенью, так как на сухое основание мастика ложится прочнее. Не рекомендуется наклеивать рулонную кровлю дождливой осенью или зимой.
Способы настилки могут быть разными, в зависимости от вида основания избираемого под рулонный ковер. Угол наклона крыш, покрываемых рулонными материалами, обычно составляет от 10 до 30º.
Кровлю из рулонных материалов по сплошному деревянному основанию выполняют без мастики и на мастике. Без мастики кровлю настилают располагая рулонный материал (рубероид) вдоль ската и выравнивая его.
(Рис. 25 а, б).

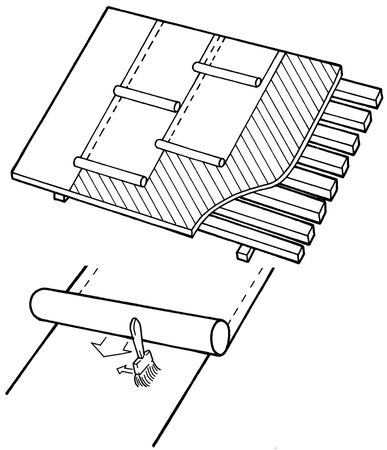

Кровля из рулонных материалов: (Рис 25, а, б) – способы настилки рулонных материалов, параллельный и перпендикулярный;

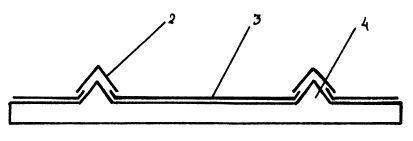

(Рис. 25, в) – покрытие по треугольным брускам;
(Рис. 25, г, д) – покрытие по мастике; 1, 3 – толь или рубероид; 2 – толевый колпак; 4 – брусок.
Чтобы предотвратить укладку раскатанного материала волнами, его перематывают в противоположном направлении. За сутки до начала работ рубероид или толь следует раскатать, нарезать на куски по длине ската, прибавив 250 мм на загибы через конек и карнизную доску. Далее шпателем, твердой щеткой или с помощью керосина очистить нижнюю сторону, посыпанную тальком, а с наружной стороны для приклейки мастикой накрыва соседнего листа (полонка) очистить кромку шириной 100 мм.
Как правило, мягкую кровлю настилают в два слоя, располагая их перпендикулярно один к другому. Крепят рулонные материалы сначала гвоздями по краям, а затем кладут и прибивают гвоздями рейки, плотно фиксируя тем самым уложенный материал. Лучше всего в качестве фиксаторов использовать треугольные бруски (квадратные бруски сечением 50х50 мм, распиленные по диагонали), прибитые к обрешетке на расстоянии друг от друга на 100 мм меньше, чем ширина, мягкой кровли.
Для укладки кровли на мастике необходимо заранее подготовить сухое деревянное основание, очищенное от пыли и грязи, и сам материал, нижнюю сторону которого перед наклейкой очищают полностью. Лицевую сторону материала очищают только на ширину наклейки следующего полотна, примерно на 100-150 мм. Для этой процедуры используют обыкновенную жесткую щетку или деревянный шпатель, предварительно обработанные соответствующим растворителем. Вид мастики, подходящий для каждого конкретного вида рулонного материала указан на этикетке. Перед процедурой укладки готовят грунтовку, которую наносят на основание. После того как высохнет грунтовка, готовят мастику. Ее наносят равномерно полосами по ширине применяемого рулонного материала. Не дожидаясь пока мастика схватится, раскатывают рулон кровельного материала и приглаживают его.
При использовании горячей мастики, следует соблюдать осторожность. Второй слой и все последующие слои кровли должны перекрывать кромки ранее наклеенного материала на 70-100 мм. Чтобы на наклеиваемых полотнах не оставалось пузырей, их надо очень хорошо разглаживать, а края тщательно промазывать мастикой. Это необходимо и для того, чтобы предотвратить возможность пропускания влаги через плохо прижатый край, так как при замерзании она будет разрушать рулонный ковер.
Необходимо обеспечить защиту и наружного слоя ковра по всей поверхности, используя битумную мастику, которая наносится 5-ти мм слоем. В нее втапливают горячий скатанный гравий кусочками от 3 до 5 мм.
Рулонные материалы
В зависимости от вида основы рулонные материалы могут быть основные и безосновные. В качестве основы могут выступать картон, стекловолокно, металл, асбест, полимерно-битумные материалы и бумага. В безосновных рулонных материалах роль основы играют волокна асбеста в виде мелкоармирующих элементов.
В зависимости от вида вяжущего компонента рулонные материалы могут быть битумные, дегтебитумные, дегтевые, полимерные, резинобитумные, битумно-полимерные, смешанные. По виду защитного слоя рулонные материалы могут быть: крупнозернистые, мелкозернистые, пылевидные и чешуйчатые, а также покрытия, стойкие к воздействию щелочи, кислоты, озона.
Кровельные рулонные материалы, имеющие основание. К кровельным материалам, имеющим основание, относятся: пергамин, рубероид, рубероид наплавляемый, гидроизол, стеклорубероид, фольгоизол, фольгорубероид, кровельный стеклоизол, армобитум, толь, толь-кожа, асфальтовые армированные маты, гудрокамовые материалы и др. К основанию рулонных материалов предъявляются высокие требования. Основанием служат строительный картон, бумага, алюминиевая фольга, стеклоткань, кожа. Строительный картон выпускается следующих видов: прокладочный, водонепроницаемый, строительно-кровельный и облицовочный.
Кровельный картон представляет собой пористый волокнистый материал, состоящий из волокон вторичной переработки текстильного, синтетического и древесного сырья.
К строительному картону предъявляются следующие требования: общая площадь рулона должна составлять 25–30 м, ширина 1000, 1025 и 1050±5 мм. Картон не должен иметь впадин, бугров, трещин, дыр, разрывов. Должен иметь ровные торцы, обладать хорошей впитываемостью, обеспечивающей равномерную, однородную пропитку расплавленным битумом или разновидностью вязких вяжущих. Одновременно картон должен иметь достаточную прочность на разрыв, влажность не более 6%.
Картон маркируется по величине массы, г, приходящейся на изготовление 1 м, картона, например А-500, А-420, А-350, А-300, Б-500, Б-420, Б-350, Б-300. Каждой марке соответствует своя разрывная сила.
Структура мягкой кровли состоит из 2–3 слоев, первый, нижний слой – подкладочный материал (в качестве него используются беспокровные материалы), верхний слой – используют покровный материал, имеющий покровный слой из тугоплавкого битума или дегтя, и посыпку. Третий слой – посыпка. Она может быть различных видов – крупнозернистая (К), мелкозернистая (М), пылевидная (П). Допускается выпуск рулонного кровельного материала с чешуйчатой посыпкой с индексом Ч.
К битумным рулонным материалам относится пергамин. Его применяют в кровельных и гидроизоляционных покрытиях в качестве подкладочного материала для нижних слоев многослойного кровельного ковра при укладке на горячей мастике и под битумные фасонные листы или под асбестоцементные листы, а также как самостоятельный материал в многослойных покрытиях, при условии защиты верхнего слоя битумной мастикой с втопленным в него гравием, так как пергамин относится к беспокровным, не защищенным с поверхности материалам. Пергамин должен быть гибким, водопоглощение не должно превышать 20% по массе. К пергамину предъявляются следующие требования: поверхность не должна иметь бугров, впадин, трещин, дыр, складок, разрывов, свободно скатываться в рулоны и не слипаться при температуре 5ºС.
Рубероид – еще один вид битумного рулонного материала. Он подвержен гниению, в этом его большой недостаток, поэтому освоено производство антисептированного рубероида. Рубероид бывает кровельный, применяемый для устройства кровельного ковра, и подкладочный – применяемый для устройства нижних слоев кровельного ковра.
В зависимости от назначения – кровельный или подкладочный – в обозначение марки вносятся индексы соответственно К и П.
