Рис. 2.5. Подключение последовательно (в прямом направлении)

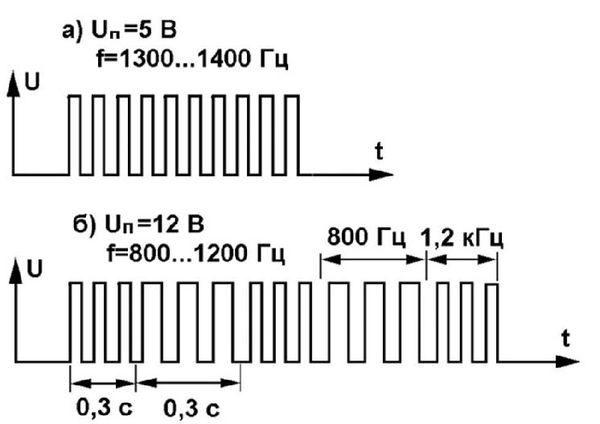

Получился удивительный эффект, напоминающий (на слух) хаотичную беспорядочную "морзянку". При понижении Un с 12 до 5,5 В генерация срывается; то же происходит и при превышении Un свыше 15,5 В.
При подключении светодиода АЛ307БМ последовательно с мигающим, но в обратном направлении обнаружился тот же эффект, что и вообще без светодиода АЛ307БМ.
Вариант 2. Шунтирование вывода 7 микросхемы DA1 на общий провод.
Форма импульсов на выходе генератора приближена к прямоугольной. Частота выходного сигнала 2225 Гц. На слух звук напоминает потрескивание электрических разрядов.

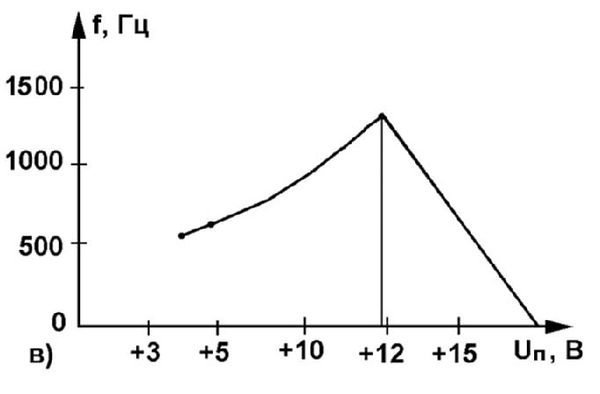

Рис. 2.6. График зависимости выходного сигнала от питающего напряжения в варианте 2
На графике зависимости сигнала от питающего напряжения (рис. 2.6) наглядно видно, что при понижении Un ниже 10 В появляется стабильная генерация импульсов частотой от 500 до 800 Гц с периодом следования (прерыванием) частотой примерно 2 Гц (рис. 2.7).

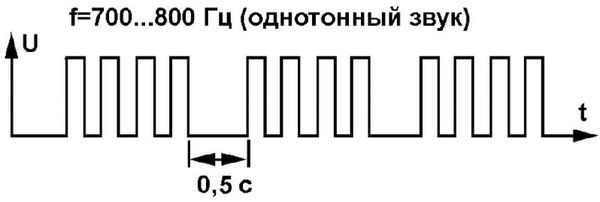

Рис. 2.7. Стабильная генерация импульсов частотой от 500 до 800 Гц с периодом следования (прерыванием) частотой примерно 2 Гц
Вариант 3. Подключение мигающего светодиода к объединенным входам 2 и 6 микросхемы DA1 и положительному полюсу источника питания (см. рис. 2.8).
Рис. 2.8. Электрическая схема подключения мигающего светодиода к объединенным входам 2 и 6 микросхемы DA1 и положительному полюсу источника питания

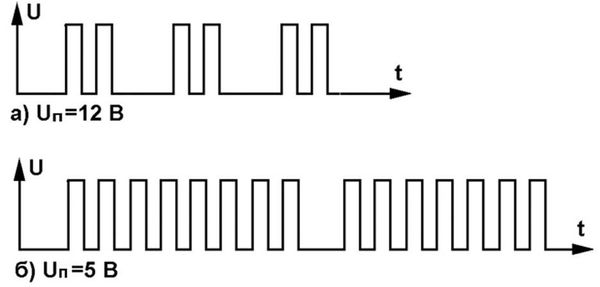

На подключенном к выходу генератора осциллографе (при Un=12 В) наблюдаются пачки импульсов, состоящие из двух прямоугольников (рис. 2.9).
Рис. 2.9. Вид, форма импульсов и график зависимости выходного сигнала от питающего напряжения при различных подключениях
На слух работа генератора воспринимается как звук медицинского аппарата, контролирующего работу человеческого сердца (звуки "пик-пик" в момент прохождения пульса). Светодиод не светится. Он начинает слабо вспыхивать, только если последовательно с ним включить ограничительный резистор сопротивлением 330 Ом, что на работу генератора не влияет.
При уменьшении Un до 5 В фиксируется прерывистый звуковой сигнал с базовой частотой генератора 800 Гц. При уменьшении Un до 3,5 В пьезоэлектрический капсюль HA1 излучает однотональный сигнал соответствующей (напряжению питания) амплитуды и частотой, примерно равной 600 Гц.
Интересно, что справочные (известные в открытых источниках) данные микросхемы КР1006ВИ1 показывают, что она стабильно работает в интервале постоянного питающего напряжения 4,5-16 В, однако приведенный выше пример позволяет использовать схему генератора с мигающим светодиодом и (в том числе) с пониженным, относительно номинального, напряжением питания микросхемы.

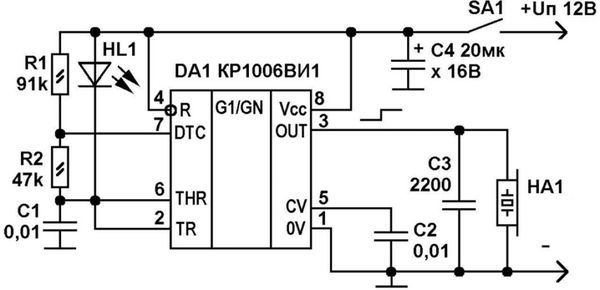

Вариант 4. Шунтирование входа 7 микросхемы DA1 светодиодом на положительный полюс источника питания.
Светодиод HL1 мигает с частотой примерно 2 Гц. На выходе генератора фиксируется двухтональный звук, напоминающий на слух сирену пожарной машины.

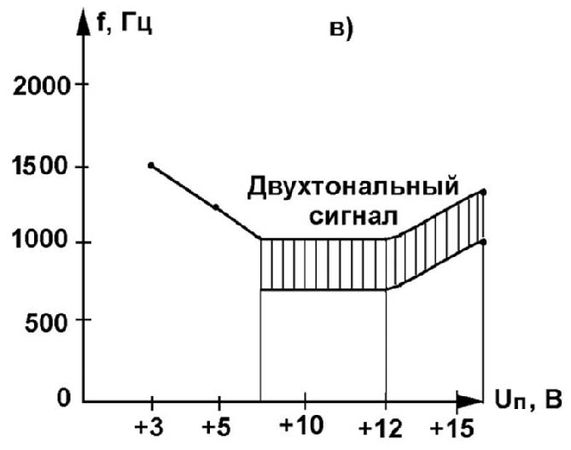

В момент зажигания светодиода HL1 базовая частота генератора увеличивается примерно вдвое. Этот эксперимент иллюстрирует рисунок 2.10.
Рис. 2.10. Иллюстрация увеличения частоты сигнала в эксперименте по варианту 4
При увеличении питающего напряжения свыше 12 В характер чередования сигнала не меняется, но изменяется сама граница частоты. Так, при Un=15 В верхний предел частоты уже не 1200 Гц, а более 1500. При увеличении питающего напряжения свыше 16 В генерация срывается.

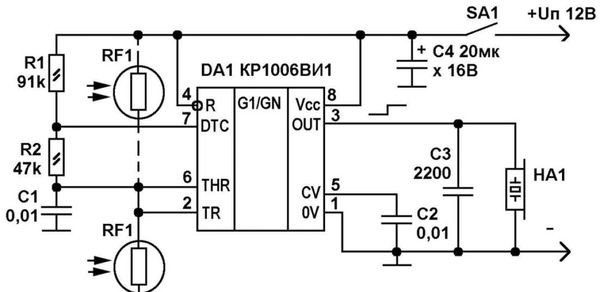

Вариант 5. Мигающий светодиод L517hD-F заменяется на фоторезистор СФ3-3 и подключается, как и в варианте 3, к 6-му выводу микросхемы DA1. Другим выводом фоторезистор подключается поочередно (варианты): "А" – к отрицательному и "Б" – к положительному полюсу источника питания (при Un=12 В).
Это подключение иллюстрирует рисунок 2.11.
Результат следующий: при затемнении фоторезистора в варианте "А" пьезоэлектрический капсюль НА1 воспроизводит колебания звуковой частоты около 1000 Гц. При освещении рабочей поверхности фоторезистора генерация отсутствует.
В варианте "Б" результат аналогичный. Необходимо только отметить, что в этом случае чувствительность устройства к освещенности в несколько раз лучше.
Рис. 2.11. Подключение с помощью фоторезисторов
При уменьшении напряжения питания до +5 В все повторяется, с той лишь разницей, что громкость звукового сигнала и амплитуда импульсов соответственно ниже, а частота выходного (воспроизводимого) сигнала находится в районе 500–600 Гц.
На основе рассмотренного эффекта можно создать немало удивительных приборов наподобие незаслуженно забытого "терменвокса", где звуковое сопровождение изменялось в зависимости от емкости вокруг антенн.
Рассмотренное в варианте 5 устройство может изменять громкость и частотную палитру звука в зависимости от светового потока на рабочей поверхности фоторезистора, который (поток) можно соответственно затемнять или усиливать манипуляциями рук вокруг фоторезистора.
Напряжение питания 12 В при проведении эксперимента обеспечивалось стабилизированным источником питания.
Вариантов применения устройства прерывистой и трехтональной (вариант 1) сигнализации очень много, и они ограничиваются только творческими замыслами радиолюбителя.
Такие электронные схемы можно применять в качестве сигнализатора открывания дверцы старого холодильника (новые таким функционалом снабжены). Или опять же, к примеру, повышения контролируемой температуры; в любом случае конструкция будет отличаться мягким, необычным звучанием, достаточной для восприятия в одном помещении громкостью и простотой повторения (необходимо соответственно случаю добавить мигающий светодиод к стандартной схеме таймера КР1006ВИ1).
Конкурировать по простоте и себестоимости с описанным вариантом могут зуммеры, изготовленные на производстве, рассчитанные на широкий спектр постоянного напряжения, например FMQ-2724, или аналогичные электронные устройства, построенные, к примеру, на микросхеме КР1436АП1 с прерывистой регулируемой генерацией.
Включение мигающего светодиода в цепь управления генерацией микросхемы КР1006ВИ1 существенно расширяет возможности и этого электронного узла, который, на первый взгляд, кажется "затертым", доисторическим и бесперспективным. На мой взгляд, светодиод дает этой классической электронной схеме на КР1006ВИ1 новую жизнь и возможную популярность среди радиолюбителей.
2.2. Устройство дистанционного управления электролампами
Популярная микросхема КР1006ВИ1 многофункциональна, может работать в электрических схемах в качестве таймера, триггера, генератора импульсов; ее выходной каскад позволяет подключать нагрузку до 200 мА.
Предлагаю дистанционный вариант управления посредством этой замечательной микросхемы, о которой ходят легенды.
На электрической схеме, представленной на рисунке 2.12, показана "защелка", коммутирующая цепь нагрузки посредством маломощного реле К1.
