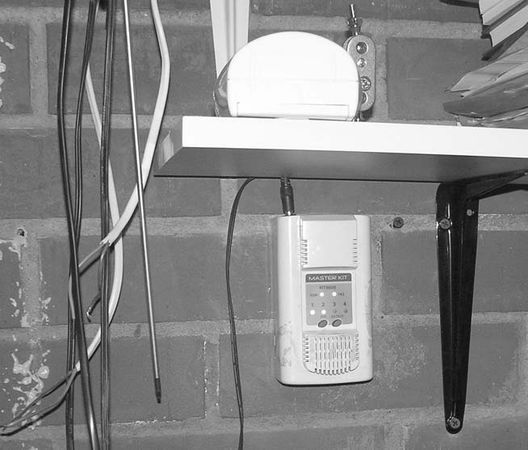

Рис. 1.34. Установка основного блока скрытно на стене лоджии
3. Датчик всегда замеряет температуру окружающего воздуха и при высокой температуре (выше +65 °C) сообщит об этом базовому блоку.
Удобно использовать входящую в комплект специальную липкую застежку, предназначенную для крепления датчика и магнита.
Анонсированная дальность "база-датчик" на открытой местности/в помещении, м – до 100/20.
Анонсированная производителем длительность работы датчиков от батареи CR2430 – до одного года. Однако на практике этот срок зависит от нескольких факторов, в числе которых – сложность условий установки (расстояние и преграды на пути между базовым блоком и выносным датчиком), частый режим поиска датчика, перерегистрации и другие факторы. На основании проведенных автором тестов средняя продолжительность уверенной работы универсального датчика от одной батареи – не более 4 месяцев.
Кроме универсальных многофункциональных беспроводных датчиков, реагирующие на влагу, температуру, открытие двери и разряд источника питания (четыре функции в каждом датчике) устройстве используются:
• встроенный GSM канал (с держателем sim-карты) для передачи sms на сотовый телефон;
• современные беспроводные технологии для связи с датчиками, безопасные для здоровья. Рассматриваемая sms-сигнализация определяет:
• протечку воды (затопление);
• повышение температуры более +65 °C и опасность пожара;
• открытие входной двери, окна, ящика стола, шкафа и т. п.;
• взрывоопасную концентрацию бытового газа;
• отключение электричества в месте установки базового блока.
Рассмотрим, как своими руками сделать из сигнализации МТ9000 "тревожную кнопку". Она может реально принести пользу во многих случаях – как в быту (в городской квартире, офисе), так и в сельской местности, на природе, в путешествия, и т. д.
1.7.1. Как сделать "тревожную кнопку"
В авторском варианте "тревожная кнопка" установлена для эффективного обеспечения двух важнейших задач: вызова помощи престарелым родственникам и беременной жене, а также оперативного оповещения в случае несанкционированного разбойного проникновения в квартиру. Именно поэтому важно выбрать место для установки "тревожной кнопки" (далее – ТК).
На рисунке 1.35. представлена иллюстрация установки ТК рядом с входной дверью

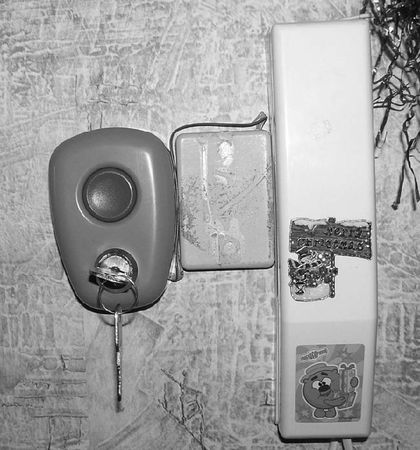

Рис. 1.35. Место рекомендуемой установки ТК
При выборе места важно учитывать такие факторы, как недоступность для детей (чтобы исключить/минимизировать случайные нажатия, ТК поднимают на высоту более 1,2 м от уровня пола) и, наоборот, доступность – для нажатия во время экстренной ситуации, когда дороги не то что секунды, но и миллисекунды имеют решающее значение (разбойное нападение и другие несанкционированные случаи).
В качестве самой "тревожной кнопки" я использую промышленное устройство (кнопку) от пожарной сигнализации – с фиксацией положения и с ключом-блокиратором (см. рис. 1.36), исключающую несанкционированные или ложные срабатывания при механическом блокировании.

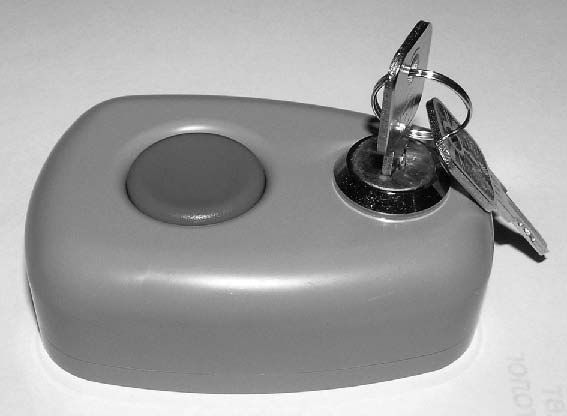

Рис. 1.36. Внешний вид механической "тревожной кнопки" с фиксацией состояния и блокиратором
Такая кнопка позволяет контролировать и фиксировать нажатие – знать, что нажатие состоялось. Саму "тревожную кнопку" можно установить на косяк двери, на стене и вообще в помещении в любом подходящем месте.
После вскрытия корпуса кнопки к специальному клеммнику (рис. 1.37-1.39) подсоедините плоский кабель – и "тревожная кнопка" готова.

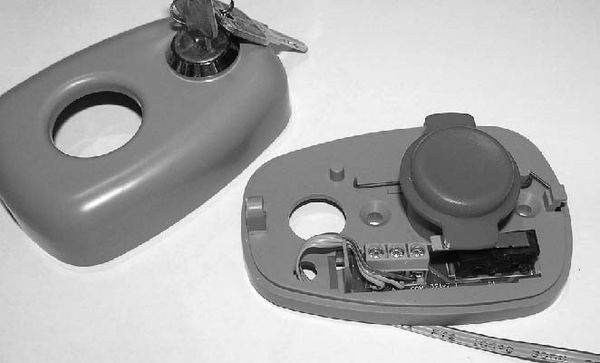

Рис. 1.37. Вид на внутренности корпуса "тревожной кнопки"

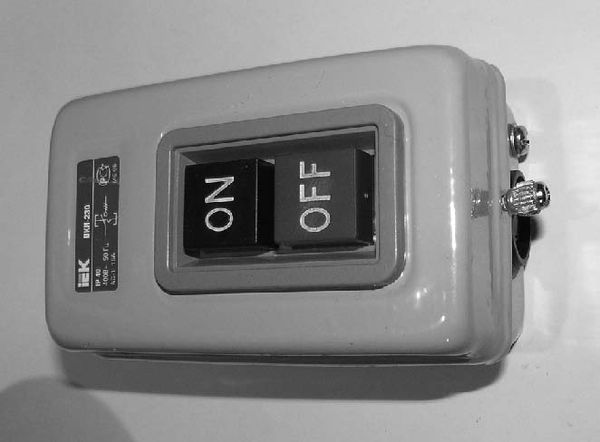

Рис. 1.38. Внешний вид другого корпуса "тревожной кнопки"

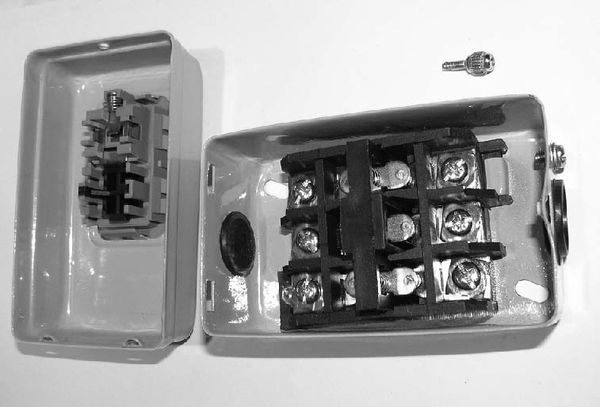

Рис. 1.39. Вид на внутренности другого корпуса "тревожной кнопки"
Контактор в "тревожной кнопке" реализован посредством микропереключателя типа МП3-1, в котором имеются три контакта и два положения. Проводники надо подсоединить в соответствии с распиновкой: обозначение на плате ТК (рис. 8) – к контакту COM – главный контакт переключателя, контакт с обозначением NC постоянно замкнут с COM в отжатом (основном, номинальном положении кнопки), и контакт с обозначением NO замыкается с COM при нажатии на ТК (и остается в электрическом контакте до механического расфиксиро-вания ключом блокиратора кнопки).
Другая часть двухпроводного кабеля подключается непосредственно к печатной плате выносного датчика описанной выше системы MT9000, параллельно контактам геркона так, как показано на рисунке 1.40.
Рис. 1.40. Подключение тревожной кнопки к универсальному датчику – к контактам геркона
Внимание, важно! В универсальном датчике установлен геркон с контактами на замыкание. Таким образом, его контакты замкнуты при наличии магнитного поля вблизи геркона, т. е. магнита, и разомкнуты – при удалении геркона от магнита. По этому принципу и построена система реагирования на открывание/закрывание входной двери. По этому же принципу будет работать усовершенствованная система "тревожной кнопки".
Общая длина кабеля – для локализации возможных помех – должна быть минимальной, не более 50 см.
Вид на контактор (схема подсоединения проводников) представлен на рисунке 1.41.
Рис. 1.41. Схема подсоединения проводников к клеммнику контактора
Важно заметить, что в момент замыкания контактов геркона (и ТК) система МТ9000 немедленно посылает sms по всем запрограммированным в ее памяти номерам. Причем отправка sms не связана ни с длительностью замыкания контактов, ни с условием их размыкания.
То есть в первый момент времени sms будет послано независимо от того, как долго ТК будет находиться в зафиксированном положении (замкнутое состояние контактов геркона в универсальном выносном датчике).
Sms будет отправлено однократно. Важно и то, что следующее sms система отправит в тот момент, когда ТК будет разблокирована, т. е контакты геркона разомкнуты. Таким образом удобно контролировать (дистанционно, по sms) как время реального срабатывания ТК, так и время разблокировки.
Разумеется, блокировочный ключ для системы ТК должен храниться вдали от "случайных" глаз.
Для уверенной и стабильной работы системы важно выполнить три условия.
1. Обеспечить надежную связь между датчиком – универсальным выносным блоком и базой сигнализации (не более 10 метров – желательно в прямой видимости).
2. Периодически – раз в месяц – контролировать напряжение батареи в датчике путем запроса sms-команды на базовый блок и ответа с него (прописано в инструкции к сигнализации МТ9000).
3. Регулярно, раз в месяц, принудительно проверять исправность системы.
1.7.2. Альтернативный вариант
Как альтернативный вариант переносной "тревожной кнопки" вместо "громоздкой" промышленной кнопки с фиксацией (см. рис. 1.37-1.39) в тот же корпус выносного универсального датчика можно установить микропереключатель (без фиксации), подключив его аналогичным рассмотренному образом – к контактам штатного геркона, и получится портативная переносная "тревожная кнопка", легко умещающаяся в кармане (ибо имеет размеры чуть большие, чем спичечный коробок). Такую кнопку удобно вручить жене, ожидающей роды, и спокойно следовать на работу, по делам.
Устройство сохраняет уверенную работоспособность в диапазоне питающего напряжения (постоянный ток) 3,3–5,2 В.
