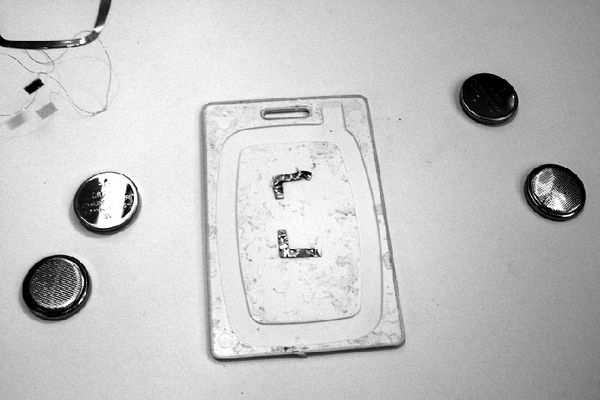

Рис. 1.26. Иллюстрация предварительной разметки перед установкой элементов питания в корпус смарт-карты
Опытным путем проверены варианты сборки бокса, состоящего из 4,6 и 8 батарей CR2016 и однотипных по форм-фактору (типоразмерам) CR2032. Каждый из этих элементов питания имеет номинальное напряжение 3 В, соответственно, суммарное напряжение такой батареи зависит от количества элементов, подключенных в последовательную электрическую цепь. К примеру, 4 батареи CR2032 дадут суммарное (эквивалентное) напряжение 12 В, 6 однотипных рассматриваемых элементов – 18 В, а 8 – 24 В.
На рисунке 1.27 представлен вид соединенных в последовательную цепь 4 элементов CR2032 с выводом контактов за пределы корпуса смарт-карты.
Рис. 1.27. Вид соединенных в последовательную цепь 4 элементов CR2032 с выводом контактов за пределы корпуса смарт-карты
Затем корпус готового источника питания собирается, переворачивается и проверяется с помощью универсального вольтметра (рис. 1.28).

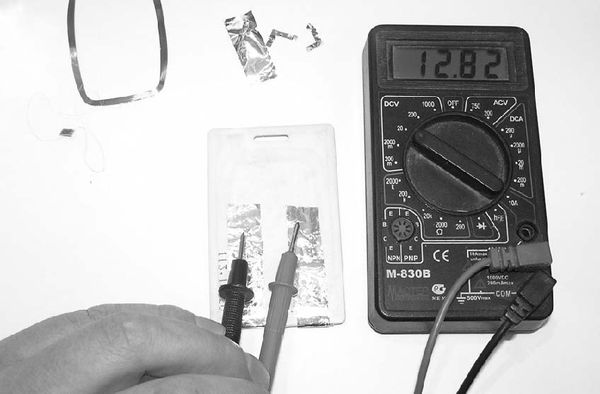

Рис. 1.28. Проверка после сборки нового источника питания с помощью мультиметра М830
Мультиметр показывает эквивалентное постоянное напряжение 12,82 В от 4 новых батарей типа CR2032.
Устройство готово. Теперь к вынесенным на усовершенствованный корпус фольгированным дорожкам (их полюса надо пометить как "+" и "-") нужно только подключить питание любым удобным способом.
1.6.1. Практическая польза
Практическая польза данной разработки несомненна: плоский бокс небольших размеров, имеющий выходное напряжение до 24 В, может пригодиться везде, даже для проверки/временного питания электронных устройств в автомобиле с напряжением бортовой сети 24 В.
Готовый бокс удобно хранить в том же блистере, от восьми дисковых элементов питания типа CR2032; блистер защищает фольгированные контакты усовершенствованной смарт-карты от замыкания при соприкосновении с различными металлическими частями при переноске/перевозке самодельного источника питания.
1.6.2. Перспективы применения
Когда энергия батарей закончится бокс можно оснастить новыми – взамен старых. Он также легко разбирается и собирается; за счет клеевой основы, нанесенной производителем на подложку и пластину (две части пластикового корпуса смарт-карты), применять дополнительное склеивание пока нет необходимости.
Таким же образом можно вместо батарей установить в корпус смарт-карты дисковые аккумуляторы соответствующего форм фактора и иметь в наличии перезаряжаемый источник питания.
Дополнительный источник питания особенно пригодится на природе – как резервный аккумулятор для сотового телефона, аудио устройств, портативного фонаря, и может как добавить комфорта его владельцу, так и в буквальном смысле – спасти жизнь в критической ситуации. Миниатюрные размеры корпуса и незначительный вес делают такое устройство очень удобным для переноски даже в длительных турпоходах, когда, как известно, любой "грамм" имеет значение.
1.7. Делаем "тревожную кнопку" для инвалидов, беременных женщин и пожилых людей
В разделе приведены варианты практической доработки популярной сигнализации по каналу сотовой связи и рассмотрены результаты ее тестирования в различных условиях.
Устройство сигнализации MT9000 (далее – сигнализация) многофункционально представляет собой информационную систему, состоящую из базового блока (рис. 1.29) и универсальных датчиков.
В базовый блок необходимо вставить sim-карту любого сотового оператора и позвонить на нее с вашего мобильного телефона (на который потом сигнализация будет присылать sms).

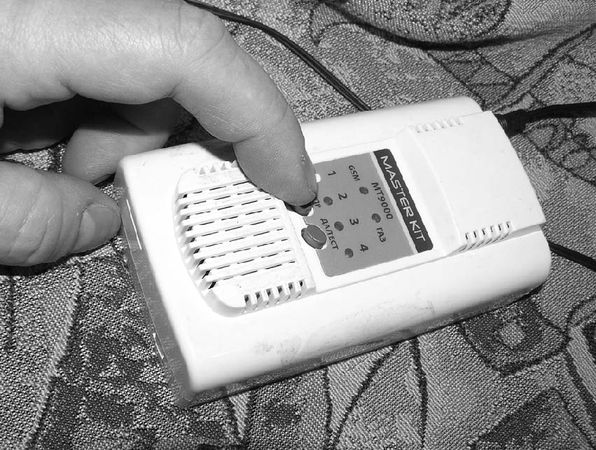

Рис. 1.29. Внешний вид базового блока
Выносные датчики располагают в потенциально опасных местах – в ванной, на окне, над входной дверью, в других удобных местах – с учетом реальной ограниченной зоны уверенной связи между ними и базовым блоком – 10 м.
Внешний вид выносного датчика представлен на рисунке 1.30.
Рис. 1.30. Внешний вид выносного датчика к системе MT900
В комплекте сигнализация имеет 2 таких датчика. Дополнительные (наименование МТ9002) можно прикупить отдельно по цене 900-1200 руб.
Как и что работает

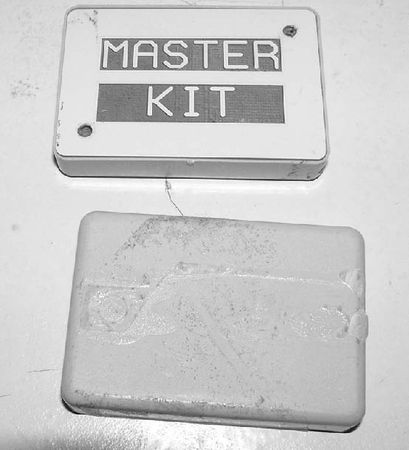

На частоте 2,4 ГГц универсальный датчик обменивается с базовым блоком информацией о своем состоянии: передает для анализа основного блока цифровой системы данные о температуре окружающей среды и влажности, напряжении источника питания – элемента CR2430 (3 В), а также состоянии контактов геркона (что позволяет контролировать открывание дверей посредством данного универсального датчика). Внешний вид открытого корпуса датчика представлен на рисунках 1.31 и 1.32.

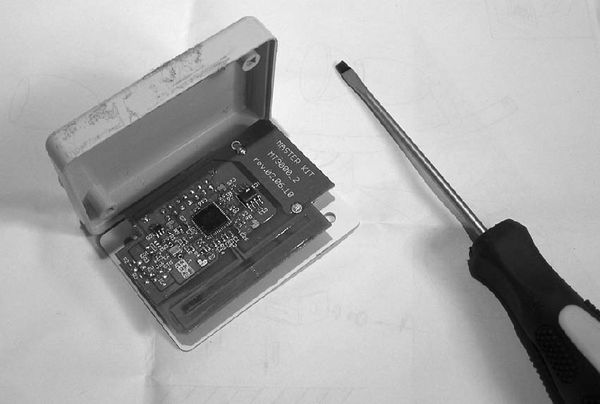

Рис. 1.31. Вид на внутренности универсального датчика с открытой крышкой корпуса

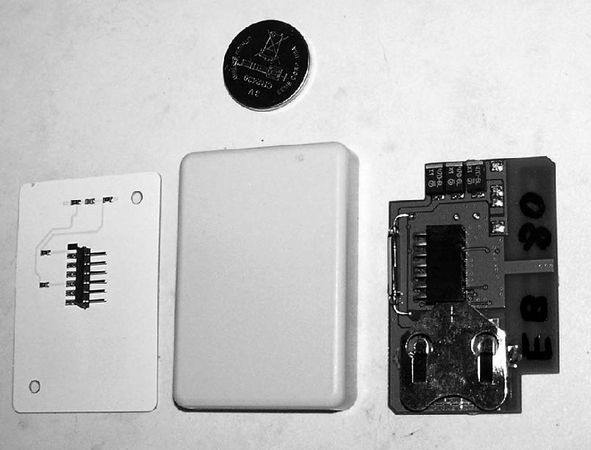

Рис. 1.32. Вид на печатную плату универсального датчика
Таким образом, достигается такая организация работы системы, что в случае изменения состояния контактов геркона, повышения температуры воздуха и влажности (при затоплении в районе расположения датчика) вы будете получать sms на свой сотовый телефон непосредственно с места установки системы – из дома. В экстренных случаях (включается программно, командой sms с сотового телефона) помимо отправки sms система включит сирену и привлечет внимание соседей, которые, возможно, успеют принять срочные меры по локализации аварии или вызвать помощь.
Базовый блок также посылает sms при утечке газа. В этом случае сирена (в базовом блоке) включается всегда, а на охрану дверей сирену можно программно отключить.
Беспроводное подключение выносных датчиков
Универсальный датчик регистрируется на базовом блоке МТ9000 за пару минут.
Изделие является стандартным многофункциональным беспроводным датчиком для МТ9000 и обеспечивает следующий функционал:
• определение протечки воды;
• определение открытия двери или ящика стола (геркон);
• определение высокой температуры.
Чтобы зарегистрировать новый датчик:
1. На базовом блоке нажмите и удерживайте более 2 с кнопку "УПР". Первый свободный (не горящий) индикатор начнет быстро мигать "Красный-Желтый-Зеленый". Если свободных мест для регистрации новых датчиков нет, то все индикаторы (1, 2, 3, 4) мигнут красным и ничего не произойдет.
2. Выньте изолятор (нарушающий контакт между платой и вставленным элементом питания) из нового датчика.
3. В течение 2 минут датчик зарегистрируется на базовом блоке, и соответствующий номеру датчика индикатор загорится "Зеленым" цветом.
После вынимания изолятора датчик производит поиск базового блока. В это время датчик потребляет относительно большое количество энергии. Если датчик оставить незарегистрированным на базовом блоке, то время работы от батареи CR2430 быстро (в течение нескольких дней) закончится. Результаты тестов по времени работы выносного датчика от одного комплекта батареи представлены ниже.
Варианты размещения датчика на объекте
1. Если закрепить датчик на двери, а на косяке двери – входящий в комплект магнит, то датчик будет срабатывать на открывание и закрывание двери (рис. 1.33 и 1.34).
2. Металлические контакты на датчике являются детектором влаги. Если положить датчик металлическими пластинами вниз, тогда он будет детектировать протечку воды.

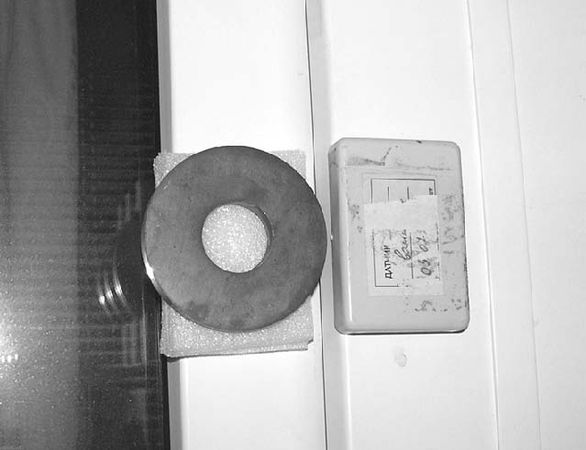

Рис. 1.33. Практическое размещение датчика на балконной двери в апартаментах автора
