Изготовление болта с коническою потайною головкою. Отрубив кусок болтового железа длиною несколько более предполагаемой длины готового болта, накаливают конец его в горновом гнезде и затем осаживают настолько, чтобы из полученного утолщения этого конца могла образоваться головка болта. Тогда стержень нагревают до белокалильного жара и, захватив его клещами за грушевидное утолщение, быстро опускают конец болта в наложенную на наковальню гвоздильную форму, как показано на рис. 39. Затем часто ударяют ручником и кувалдою по утолщению; последнее, раздавшись, заполнит все пустоты гнезда гвоздильни. Когда эта работа окончена, поднимают гвоздильню за рукоятку и, ударив хвостом болта о наковальню, вынимают болт и подвергают его окончательной отделке.

Что касается четырех-, шести– и восьмигранных головок болта, то такие головки нельзя сделать с одного раза. Утолстив конец болта, пропускают его в форму так, чтобы утолщенный конец этот пришелся поверх формы. Здесь головка подвергается предварительной отковке (рис. 40) и окончательно отделывается, как было объяснено относительно гайки, надетой на оправку. Болтам с полушарообразными самородными головками придают форму при помощи соответствующего обжима.

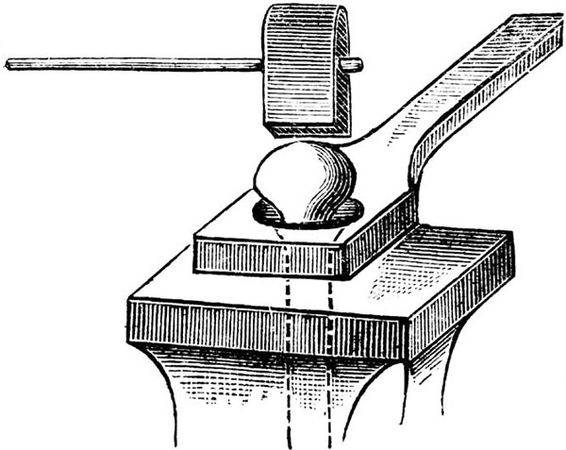

Рис. 39

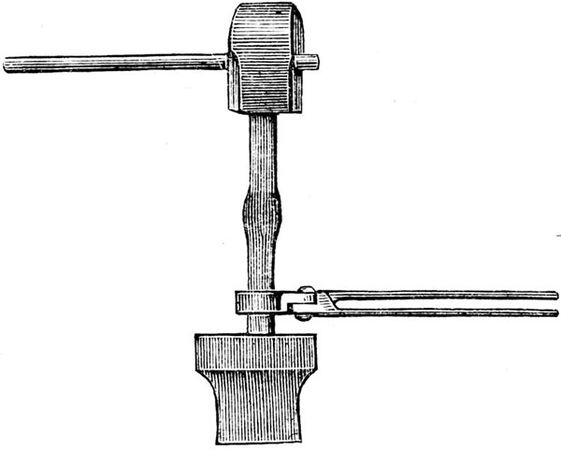

Рис. 40

Барашковая гайка употребляется для ручного завинчивания без помощи слесарного ключа, для чего барашек в своей верхней части имеет два ушка. Для отковки такой гайки берут железный прут диаметром не менее диаметра предполагаемой гайки. Один конец этого прута отгибают для образования крыльев или ушек гайки; промежутки же между последними вырубаются зубилом. Затем отрубают по мерке с небольшим запасом длину прута для отковки собственно гайки и полученный отрубок помещают в горн, нагревают и приступают к ковке.

Вороток имеет много различных применений в практике. Для отковки его берут длинный круглый стержень, откованный из доброкачественного железа, отмерив требуемую длину с прибавкой 12–16 см против размера воротка, помещают последний в горн так, чтобы средина его была зарыта в уголь, а концы находились вне кучи горящего угля. Нагреть надо только середину стержня до белокалильного жара, а затем вынимают его из горна, захватив клещами за нагретое место, и быстро опускают в чан с холодною водою оба конца железного стержня, из которых должны быть откованы ручки. Затем стержень, как показано на рис. 41, осаживают посредине, при помощи плоской гладилки телу воротка придают надлежащую форму и пробивают четырех– или шестигранное отверстие. Дальнейшая отделка воротка производится в тисках.

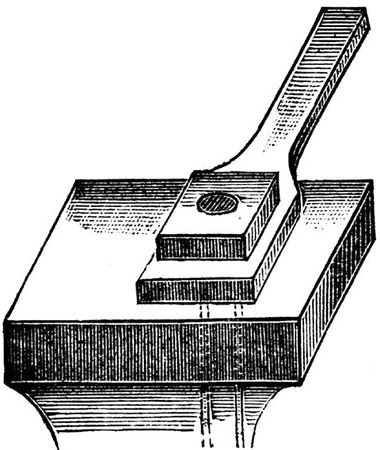

Рис. 41

Подковы. Изготовление подков составляет одно из главных занятий большинства небольших кузниц. Отковка подковы весьма несложна и легко может быть исполнена ручным способом, хотя массовая заготовка их производится при помощи механических штамповальных станков. Здесь мы остановим внимание читателей только на ручной выделке подков, что необходимо знать всякому кузнецу.

Подковоковальное дело состоит не только в изготовлении самой подковы, но также и в умении укрепить эту подкову к копыту лошади так, чтобы подкова держалась крепко и в то же время не могла испортить ноги лошади. Последнее условие особенно важно и не должно быть упускаемо из виду, чтобы неумелым обхождением с ногою лошади во время ковки не нажить беды.

Подкова, как и обувь человека, должна быть пригнана по ноге и правильно облегать копыто лошади; гвозди или винты укрепляются в самом копыте так, чтобы они ни в коем случае не могли задеть мягких частей и тем произвести рану в ноге, весьма часто обнаруживаемую не сразу, а спустя несколько дней хромотою и гноем. Тогда ноги лошади необходимо прежде всего расковать и, промыв ранку, приняться за ее лечение, благоразумно воспользовавшись советом ветеринарного врача.

Что касается выделки самой подковы, то для этого необходимо брать железо хорошего качества, волокнистого сложения, нехрупкое, без плен, раковин и вообще таких недостатков, которые делают железо ломким. Подкова должна быть легкою и прочною, изнашиваться от времени и, не ломаясь, выдерживать удары о камень во время бега лошади; ковать подкову из плохого железа – бесполезная трата времени и материала.

Для выделки подковы берется кусок полосового железа соответствующей длины и, нагрев его до вишнево-красного цвета, придают ему форму подковы проковкою на наковальне и загибанием на роговом ее отростке. Вслед за сим пробивают дыры для гвоздей и одну для переднего шипа подковы; свободные концы загибаются кверху и образуют задние шипы, тогда как передний шип приваривается вставлением в переднее отверстие подковы.

Вся работа подковы редко может быть сделана сразу, но чаще всего накаливанием железа два или три раза. Что касается размера подков, то в этом отношении надо сообразоваться с величиною копыт лошади; штампованные подковы приготовляют несколько номеров, более или менее подходящих к размерам копыт.

Глоссарий

Аравийская камедь (гуммиарабик) – твердая прозрачная масса, выделяемая различными видами акаций.

Бугель – железное кольцо, надеваемое на верхний конец всякой сваи, вбиваемой в землю, для предохранения этого конца от растрескивания.

Бура – тетраборат натрия, распространенное соединение бора, применяется при пайке и плавке.

Бурый железняк – железная руда.

Железки – резцы столярных инструментов.

Животный уголь (костяной уголь) – остаток после обугливания костей без доступа воздуха, обладает способностью извлекать из растворов многие органические и минеральные вещества.

Летняя вода – вода комнатной температуры.

Плена – дефект в металле в виде трещины.

Полуда – слой олова, покрывающий внутреннюю поверхность металлической посуды.

Раковина – дефект в металле в виде полости.

Синильный калий – цианид калия, или цианистый калий, калиевая соль синильной кислоты. Применяется для создания гальванических покрытий или для извлечения благородных металлов из руд.

Фаска – грань, срез, сторона.

Хвост – свободная часть кузнечного инструмента.

Юфтевый – сделанный из юфти, особым образом выделанной толстой прочной мягкой кожи.

Примечания

1

Связи – элементы каркаса сооружения, обеспечивающие его пространственную жесткость, а также устойчивость несущих конструкций.

2

Полуда – слой олова, покрывающий внутреннюю поверхность металлической посуды.

3

Юфтевый – сделанный из юфти, особым образом выделанной толстой прочной мягкой кожи.

4

Бугелем называют железное кольцо, надеваемое на верхний конец всякой сваи, вбиваемой в землю, для предохранения этого конца от растрескивания.

5

Хвост – свободная часть кузнечного инструмента.

6

Фаска – грань, срез; сторона.

7

Летняя вода – вода комнатной температуры.

8

Аравийская камедь, или гуммиарабик, – твердая прозрачная масса, выделяемая различными видами акаций.

9

Плена – дефект в металле в виде трещины.

10

Раковина – дефект в металле в виде полости.
