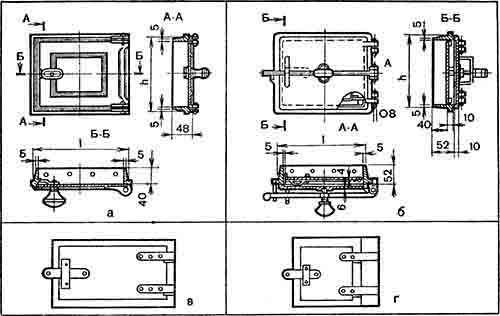

Рис. 5. Дверки и полудверки:
Герметические дверки (рис. 5, б) изготовляют только из чугуна. Они массивны, кромки рамки, соприкасающиеся с полотном, тщательно обрабатывают (припиливают и швабруют) для того, чтобы они как можно плотнее примыкали друг к другу. Полотно дверки плотно прижимается к рамке прижимным винтом, укрепленным в середине планки-щеколды, которую закладывают за крючок рамки. Герметическая дверка состоит из двух полотен: наружного и внутреннего, которое отражает тепло, предохраняя наружное от сильного нагревания, что особенно важно при топке печей каменным углем, так как от сильного нагревания наружное полотно может деформироваться.
Размеры топочных дверок обыкновенных: 294х270; 368х274; 224х270; 230х260; 224x220; 160x220 мм.
Размеры топочных дверок герметических: 280х305; 280х235; 255х255; 234х250 мм; духовочных - 202x300 мм.
Простые стальные дверки можно изготовить слесарным способом.
Полудверки бывают обыкновенные и герметические. Они имеют разное назначение и по размерам меньше топочных.
Поддувальную дверку (полудверку) ставят в поддувале или под колосниками. Ее назначение - подавать воздух к топливу во время его горения, а также для очистки зольника от золы. Полудверки бывают также вьюшечные размером 160х335 мм, через которые открывают и закрывают вьюшку на дымовом канале. Размеры полудверок обыкновенных: 160х270; 160х150; 170x170 мм; герметических - 280х170; 176х176; 160х170; 160х105 мм.
Прочистные дверки устанавливают в стенках печи или дымовой трубы. Они предназначены для очистки каналов печи или трубы от золы и сажи. Изготовляют размером 112x150мм.

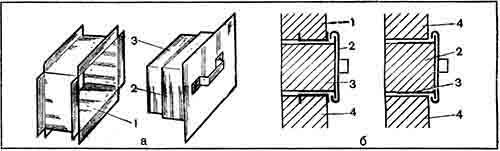

Чистки-коробочки более практичны, чем дверки. Можно изготовить из кровельной стали таким же размером, как прочистные дверки, но весьма простой конструкции. Они состоят из рамки, в которую входит коробочка с ручкой (рис. 6). Внутреннюю часть коробочки заполняют куском кирпича на глиняном растворе. Кирпич берут толщиной, равной толщине стенки печи или дымохода. Можно обойтись одной коробочкой без рамки, вставляя ее в отверстие кладки и обмазывая глиняным раствором. Коробочки легко изготовить своими силами.
Рис. 6. Чистки-коробочки:

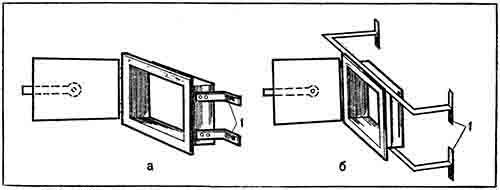

Лапки к рамкам дверок (рис. 7) крепят для того, чтобы можно было прочно укрепить дверку в печной кладке. Для этой цели используют полосовую сталь, которую прикрепляют к двум сторонам дверок длиннее на 200–300 мм, и к ней приклепывают лапки или же эти полоски берут длиннее дверки на 400–500 мм, отгибают лапки и изгибают. Закреплять дверки проволокой непрактично.
Рис. 7. Крепление лапок к рамкам дверок:
Все стальные изделия с лицевой стороны (снаружи) покрывают огнеупорным лаком.
При изготовлении стальных изделий их размеры могут быть разными.
Задвижки печные служат для закрывания дымовой трубы после топки печи или переключения дымоходов в комбинированных печах. Задвижка (рис. 8) состоит из движка, который передвигается или ходит в пазах рамки. Рамку устанавливают в печной кладке и прижимают кирпичами. Изготовляют из чугуна шести размеров: 322x454; 266x396; 233х385; 302х345; 192х450; 192х340 мм. На ручках не должно быть заусенцев и острорежущих кромок, способных поранить руки. Между движком и рамкой бывают зазоры, что не обеспечивает плотного закрывания. Поэтому часто устанавливают не одну задвижку, а две (одну над другой).
Рис. 8. Задвижка печная:
Вьюшка служит для той же цели, что и задвижка. Она состоит из рамки с отверстием и бортиками. Внутри отверстие закрывается блинком, а снаружи дополнительно верхней крышкой, которая захватывает бортики. Благодаря двойному затвору она плотно закрывается. Устанавливают вьюшку в специальном отверстии дымохода, которое с наружной стороны печи закрывают вьюшечной дверкой. Иногда ставят вьюшку, а над ней задвижку. Вьюшки изготовляют трех размеров, считая по квадрату рамки: 330х330; 280х280; 220x220 мм, имеющие соответственно отверстия 350, 280, 114 кв. см. Вьюшки изготовляют из чугуна и после отливки дополнительно обрабатывают, чтобы они плотнее закрывались.
Заслонку поворотную (баран) изготовляют из чугуна. Представляет собой вьюшку, крышка которой вращается на длинной оси с ручкой, выпущенной через кладку (рис. 9). Закрывают или открывают крышку ручкой, при этом не пачкаются руки. Регулировать тягу в печи такой заслонкой невозможно, к тому же она неплотно закрывается и через нее уходят из печи горячие газы. Изготовляют четырех размеров с диаметром в чистоте 150, 180, 200, 230 мм.
Рис. 9. Заслонка поворотная (баран)
Колосниковые решетки и колосники выполняют цельными из чугуна, а для топок больших размеров - в виде отдельных колосников. В цельных решетках имеются отверстия, через которые подается воздух к топливу. Укладывают решетки или колосники над поддувалом так, чтобы их прозоры или отверстия были направлены вдоль топливника (от дверки к задней стенке). На них кладут топливо. Воздух, проникающий через отверстия решеток или колосников к горящему топливу, обеспечивает его нормальное сгорание.
Колосниковые решетки изготовляют шести размеров: 380х252; 300х252; 250x252; 250x180; 140x180; 120х140 мм, имеют соответственное количество ребер: 13, 13, 13, 9, 9, 7.
Колосниковые решетки для угля изготовляют более массивными.
Отдельные колосники имеют на концах приливы и при укладке их один к другому между приливами образуются зазоры, через которые и проходит воздух.
Плиты (верхний чугунный настил) относятся к печным приборам, необходимым для оборудования кухонных очагов или плит. Изготовляют из чугуна в виде отдельных плит без конфорок, или отдельных составных плит с конфорками, или цельных плит с одним или двумя отверстиями для конфорок разного диаметра.
Конфорки состоят из нескольких отдельных чугунных колец, что дает возможность изменять размеры отверстия в плите в зависимости от использования посуды. Иногда эти плиты для усиления нагрева снабжают в процессе изготовления снизу ребрами. Часто с нижней стороны плит для придания им жесткости и лучшего нагрева делают борта или пояса шириной по 30 мм с отступом от краев плиты на 20 мм. При кладке печи плита должна ложиться на кладку так, чтобы эти борта не доходили до кирпича по всем сторонам минимум на 5 мм, что необходимо на расширение металла. Если же этого не сделать, то печная кладка будет расстраиваться.
Плиты без конфорок изготовляют размером 710х410 мм.
Составные плиты (настил) имеют длину 410, 530 и 660 мм при спаренной ширине 360 мм.
Плиты цельные с одним отверстием для конфорок размером 410x280 мм с конфоркой диаметром 184 мм и 410х340 мм с конфоркой диаметром 244 мм.
Плиты цельные с двумя отверстиями для конфорок размером: 585х340 с конфорками диаметром 244 и 184 мм; 710х410 с конфорками диаметром 244 и 184 мм, 760х456 с конфорками диаметром 304 и 244 мм.
Духовки печные, или духовые шкафы, представляют короб из черной листовой стали. К передней части его приклепывают или приваривают чугунную или стальную раму с откидной или двухстворчатой дверкой. Духовки применяют для выпечки хлеба, пирожков, запеканок и т. д. С внутренней стороны короба к его боковым стенкам крепят стальные уголки, по которым передвигают противни для выпекаемых изделий или решетки для сушки различных продуктов.
Элементы духовки соединяют заклепками, сваркой или фальцовым швом. Духовой шкаф вставляют или вмазывают в печную кладку кухонного очага или другой печи. Он нагревается с пяти сторон отходящими горячими дымовыми газами, которые быстро разрушают сталь. Поэтому толщина имеет определенное значение. Габариты духовки зависят от размера кухонного очага. Духовки изготовляют из листовой стали толщиной от 0,5 до 3 мм, длиной от 450 до 500 мм, шириной от 300 до 360 мм, высотой от 250 до 300 мм, а для очагов больших размеров - длиной свыше 500 до 550 мм, шириной свыше 360 до 420 мм и высотой свыше 300 до 650 мм. Допускаются отклонения ±5 мм. Наружные поверхности дверки покрывают термостойкими лаками и эмалями.
