Подготовленная глина хорошо формуется и может быть тут же применена в дело. Намного лучше она формуется, если ее после приготовления укрыть мокрыми рогожами и дать полежать 10–12 ч (лучше ее приготовить на ночь). Сырец, изготовленный из вылежанной глины после формовки, приобретает гладкую поверхность и сохраняет ровные края. Глина при этом не прилипает к форме, а сырец сушится значительно лучше. Все это подтверждает, что обработка и подготовка глиняной смеси для изготовления сырца играют существенную роль.
После приготовления глины можно приступить к изготовлению сырца. Но следует помнить, что глина дает в процессе сушки большую усадку и изделия уменьшаются в размере. Допускается сжимаемость глины от 6 до 10 %. Таким образом, если изготовить из глины кирпич длиной 250 мм, то, высыхая, он уменьшается на 25 мм. Чтобы этого не произошло, глину проверяют на сжимаемость и заготовляют форму для выработки сырца кирпича такого размера, чтобы после сушки он имел стандартные размеры 250х120х65 мм.
Подобрав состав раствора на сжимаемость, из него приготовляют пластичную, легко формируемую массу, из которой изготовляют шесть образцов-кубиков размером 200х200х200 мм. На поверхности каждого кубика по диагонали прочерчивают крест-накрест две линии длиной 100 мм и шириной 5 мм. Кубики сушат в течение восьми - десяти суток в помещении без сквозных ветров, а затем измеряют проведенные линии. Если длина линий сократилась на 10 мм, глина считается пригодной для изготовления кирпича. Сжимаемость глины допустима от 6 до 10 %. Чем меньше сжимаемость, тем лучше, и наоборот. Таким образом, в зависимости от сжимаемости глины и делают форму для изготовления кирпича (табл. 1).
Таблица 1.Размеры форм в зависимости от сжимаемости глины, мм
| Сжимаемость, % | Длина | Ширина | Глубина |
|---|---|---|---|
| 5,0 | 263,0 | 125,0 | 68,4 |
| 5,5 | 264,0 | 126,0 | 68,7 |
| 6,0 | 265,0 | 127,0 | 69,2 |
| 6,5 | 267,0 | 127,0 | 69,3 |
| 7,0 | 268,0 | 128,0 | 69,8 |
| 7,5 | 270,0 | 129,0 | 70,2 |
| 8,0 | 271,0 | 130,0 | 70,6 |
| 8,5 | 273,0 | 135,0 | 71,0 |
| 9,0 | 274,0 | 131,0 | 71,4 |
| 9,5 | 276,0 | 131,5 | 71,4 |
| 10,0 | 277,0 | 132,0 | 72,2 |
Определив по таблице сжимаемость глиняного раствора, приступают к изготовлению форм. Они бывают одинарные и двойные, с дном или без дна (рис. 3).

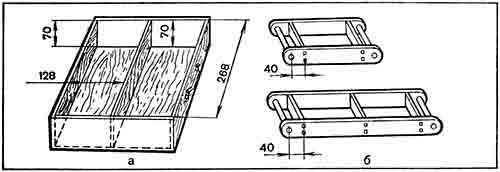

Рис. 3. Формы для изготовления кирпича:
Формы изготовляют из строганых досок толщиной от 20 до 25 мм на гвоздях или шипах, но очень прочно. Для форм без дна желательно устроить поддоны, то есть доски нужной ширины, длиной на 50–60 мм больше длины формы. Для формовки сырца форму предварительно ставят на поддон.
Для работы необходим стол, рядом с которым ставят корыто (ящик) или кадку с мелким просеянным песком, который необходим для опудривания форм. Из опудренной формы легко вываливается сырец. Рядом на верстаке или столе находится для работы глина нужной пластичности, которая должна быть влажностью от 20 до 25 %. Меньшее количество влаги нежелательно, так как глину приходится дополнительно уплотнять.
До начала формовки сухую форму и поддоны смачивают водой, удаляют ее излишки и посыпают песком (опудривают). К сухим стенкам песок не пристает. Форму укладывают на поддон, берут руками большой ком глины и с силой бросают его в форму. Правильно подобранная глина при этом хорошо заполняет форму. Уплотнив глину, срезают ее излишки скребком или куском доски. Затем форму с поддоном относят на сушильную площадку, осторожно опрокидывают, вываливая отформованный сырец плашмя, и оставляют для просушки.
При укладке сырец ставят друг от друга на расстоянии не более 30 мм. Большее расстояние приводит к интенсивной сушке с образованием трещин.
Поэтому, как только сырец немного подсохнет (через 6–8 ч), его перевертывают и ставят на ребро, исправляют его плоскости и кромки, а затем во избежание появления трещин от неравномерной сушки его время от времени перевертывают на все стороны.
Площадку для сушки сырца готовят заранее. Ее устраивают на высоком месте, чтобы она не заливалась дождевой водой, выравнивают, посыпают слоем песка, который надо хорошо разравнять. Лучше устроить навес, а под ним стеллажи, подняв их от уровня земли не менее 500 мм. Доски стеллажей посыпают песком, разравнивают его и на него укладывают сырец. Освобождаемые от сырца формы вторично водой не смачивают, они влажные и к ним хорошо прилипает песок в процессе опудривания.
Просушив сырец до такой степени, пока он не станет жестким и не будет прилипать друг к другу, его укладывают в штабеля, ставя на ребро. Над штабелями следует устроить навес. На рисунке 4 показано четыре ряда укладки сырца. Последующие ряды укладывают в такой же очередности. Пятый ряд кладут, как первый, но только расстояние между рядами оставляют 15 мм, шестой ряд, как второй, с расстоянием между рядами 10 мм, седьмой ряд, как третий, с расстоянием между рядами 5 мм и т. д. Штабеля рекомендуется ставить высотой не более 1 м.

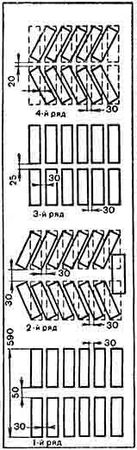

Рис. 4. Схема укладки кирпича для сушки
При правильной сушке брак не превышает 3 %. Большие потери сырца бывают при длительных ливневых дождях, когда штабеля открыты. В штабелях сырец досушивается до влажности 6–8 %.
Из сырца выкладывают русские печи, а под и иногда и свод - из обожженного кирпича. Обжиг кирпича требует соответствующих знаний, при отсутствии их чаще всего получается бракованный кирпич.
Печные приборы
Для отопительных печей и кухонных очагов (плит) необходимы печные приборы (гарнитура), обеспечивающие нормальную работу печей и уход за ними.
Печные приборы - это готовые металлические изделия: топочные, поддувальные и другие дверки, колосниковые решетки, колосники, дымовые задвижки, печные вьюшки, чугунные плиты, заслонки, духовые шкафы, водогрейные коробки и др.
Чугунные приборы более прочны, не прогорают, не ржавеют, меньше коробятся от высокой температуры и служат более длительное время.
Дверки и задвижки, а также вьюшки должны хорошо закрываться. Наиболее плотно закрываются герметические дверки. Дверки и ручки должны иметь плавный ход, без заедания, движок задвижек свободно перемещаться в пазах рамок.
Все печные приборы изготовляют по республиканским стандартам (РСТ), которые имеют свои размеры и сортимент. Например, по РСТ РСФСР 556-76 плиты чугунные цельные, с одной конфоркой изготовляют двух типов: длиной 210 мм и шириной 280 и 340 мм, а по РСТ УССР 1062-71 плиты с одной конфоркой изготовляют трех типов; длиной 470, 620 и 666 мм, соответственно шириной 270, 420 и 460 мм и т. д.
Некоторые приборы иногда приходится изготовлять застройщикам из соответствующей стали. Чаще всего это духовые шкафы, водогрейные коробки, заслонки, самоварники, коробочки для чисток, иногда и дверки.
Все рассматриваемые ниже приборы по своим размерам даются по РСТ РСФСР 556-76.
Дверки и полудверки подразделяются на топочные, поддувальные, прочистные и вьюшечные (рис. 5).
Топочные дверки служат для закрывания печи, загрузки топлива в печь и его перемешивания - шуровки при горении. В печах, не имеющих поддувала, топочные дверки используют для регулировки подаваемого в топливник воздуха, необходимого для горения топлива.
Каждая дверка состоит из рамки и полотна. Полотно крепят на двух петлях к рамке и закрывают ручкой за крючок, прикрепленный к рамке. Рамку любой дверки нужно прочно крепить в кладке печи. Изготовляют такие дверки обыкновенными и герметическими.
Обыкновенные дверки (рис. 5, а) изготовляют из чугуна или стали. Между полотном и рамкой возможны зазоры.
