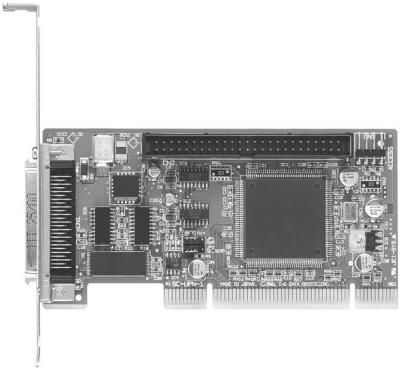

Рис. 8.8. SCSI-контроллер.
Если необходимо подключить только сканер, то можно ограничиться простым дешевым контроллером. Кроме того, производители SCSI-сканеров, как правило, поставляют простейшие контроллеры с урезанной функциональностью в комплекте со сканером.
Для подключения такого сканера следует установить плату контроллера в свободный слот расширения, а затем подключить сканер к компьютеру с помощью соединительного кабеля. Драйверы SCSI-контроллеров обычно автоматически правильно устанавливаются из поставки операционной системы.
В последнее время наиболее распространены сканеры с интерфейсом USB. Они имеют достаточно высокую скорость обмена данными с компьютером и одновременно не требуют столь сложной установки, как SCSI-сканеры.
Для правильной работы сканера необходимо установить его драйвер. Если вы работаете под управлением операционной системы Windows XP, то при появлении нового сканера она сама обнаружит новое устройство и предложит загрузить его драйвер. Как обычно, предпочтительнее установить драйвер от производителя сканера, если такой поставлялся в комплекте с устройством. Для этого вставьте компакт-диск с драйвером в привод и нажмите кнопку Have Disk (Установить с диска), после чего укажите путь к файлу драйвера. При использовании других систем семейства Windows последовательность действий, скорее всего, будет примерно такой же.
Вместе с драйвером сканера обычно устанавливается также стандартный интерфейс TWAIN, с помощью которого различные графические программы (такие как Adobe Photoshop, GIMP, Irfan View и т. д.) смогут принимать со сканера изображения.
При сканировании изображений вы, скорее всего, заметите, что цвета изображения-оригинала несколько отличаются от цветов полученной цифровой копии. Чтобы свести эти различия к минимуму, необходимо настроить цветопередачу в программном интерфейсе TWAIN.
Модемы
Модем предназначен для модуляции звукового сигнала какими-либо данными или, наоборот, для распознавания данных, которым был промодулирован принимаемый сигнал. Обычные модемы подключаются к аналоговой телефонной линии и обмениваются модулированными сигналами через нее.
Функции первых моделей модемов были достаточно просты. Эти устройства были изобретены для обмена данными между двумя разными компьютерами, находящимися на значительном расстоянии друг от друга.
Для пересылки файлов были созданы различные протоколы.
ПРИМЕЧАНИЕ.
Протокол определяет, в частности, на какие части будет разбит передаваемый файл, как эти части, называемые пакетами, будут упакованы (подобно письмам, отсылаемым в конверте, к каждой такой части приставляется заголовок и обычно заключительная запись), каким образом будет проверяться целостность каждого полученного пакета, что делать при неудачной попытке переслать очередной пакет данных и многое другое.
Если необходимо просто обмениваться данными между двумя компьютерами, то для этого можно использовать такие протоколы, как Kermit, Xmodem, Ymodem или Zmodem. Однако в последнее время возможность простой передачи файлов между двумя модемами напрямую используется достаточно редко, хотя разумное объяснение этому найти довольно трудно.
Чаще всего сегодня модем используется для соединения с Интернетом – сетью, в которую объединены миллионы компьютеров по всему миру. Обычный пользователь может получить доступ к ней, воспользовавшись услугами одной из компаний, занимающихся обслуживанием и предоставлением этого доступа, – провайдеров Интернета.
В начале эры Интернета соединение с данной сетью устанавливалось в терминальном режиме. Однако по прошествии некоторого времени стало понятно, что намного удобнее использовать для этих целей протокол PPP. После установки соединения по данному протоколу поверх него можно запускать протоколы электронной почты, веб-протоколы и т. д. Модемы при этом общаются только между собой, и пользователю не требуется вводить никаких специальных команд. Он может просто запустить программу электронной почты или веб-браузер и работать с данными сервисами так же, как если бы он был подключен к Интернету напрямую через локальную сеть.
В зависимости от исполнения различаются внутренние и внешние модемы. Внутренний модем (рис. 8.9) выполняется в виде платы расширения, которая вставляется в один из слотов материнской платы. Ранее все модемы выпускались для шины ISA. Однако большинство современных материнских плат слотов ISA не имеют, поэтому сегодня внутренние модемы рассчитаны на подключение к шине PCI.

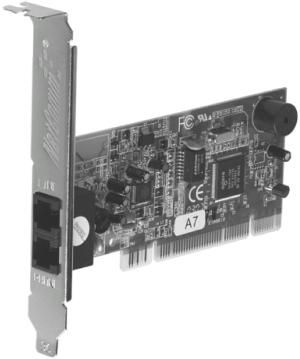

Рис. 8.9. Внутренний модем.
Внешние модемы (рис. 8.10) имеют отдельный корпус, а с компьютером соединяются обычно с помощью кабеля RS-232, который подключается к последовательному порту. Компьютер, как правило, оснащается двумя последовательными портами, который в системах MS-DOS и Windows принято называть COM1 и COM2.

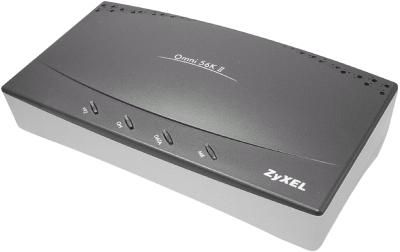

Рис. 8.10. Внешний модем.
Существуют два различных стандарта на разъемы последовательных портов – 9– и 25-контактный. Раньше компьютеры обычно оснащались обоими вариантами разъемов, однако сегодня на многих материнских платах оба разъема бывают 9-контактными, а иногда вообще оставлен только один последовательный порт. Поэтому в последнее время для внешних модемов стали делать специальные разветвленные кабели (рис. 8.11). Один конец такого кабеля, подключаемый к модему, выполнен обычным образом, а другой конец раздвоен и оснащен обоими разъемами – 9– и 25-контактным.

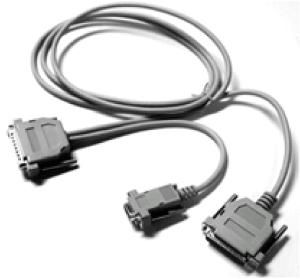

Рис. 8.11. Разветвленный кабель для внешнего модема.
Кроме того, внешний модем необходимо подключить к электропитанию, для чего в комплекте с ним поставляется блок питания.
Относительно недавно появились модемы, подключаемые к порту USB, которые, в принципе, могут получать питание непосредственно по шине, если она не перегружена другими устройствами.
Помимо классификации на внешние и внутренние, модемы можно условно разделить на аппаратные и программные.
Аппаратные модемы содержат микрочип, который занимается обработкой информации – например, делит поступающие от компьютера данные на пакеты, расшифровывает сигналы отвечающего модема и поступающие данные и т. д. Такие модемы стоят дороже, чем программные модемы, но гораздо надежнее в работе.
Программные модемы не содержат аппаратных средств для обработки исходящей и входящей информации. При их использовании все эти процессы приходится выполнять процессору. Первой системой, которая поддержала работу с такими модемами, была Windows, поэтому их иногда называют Win-модемами.
Единственным преимуществом программных модемов является их низкая цена. Однако при этом они обладают существенными недостатками. В частности, программные модемы устойчиво работают только с очень качественными цифровыми АТС. При работе с аналоговыми АТС такие модемы часто дают сбои. В результате установленное соединение очень быстро обрывается, и часто не удается пробыть на связи с другим компьютером (и, соответственно, с Интернетом) более 1-2 мин. Поэтому не экономьте и приобретите полноценный, желательно внешний, модем, так как он гораздо лучше защищает сигнал от внешних наводок.
Модемы подключаются к телефонной линии с помощью обычного телефонного кабеля, как правило, с разъемами европейского типа на концах (рис. 8.12). Для подключения к телефонной линии используйте разъем модема, обозначенный словом LINE.
Рис. 8.12. Модемный разъем.
Не стоит устанавливать розетку далеко от самого модема, так как чем длиннее модемный кабель, тем хуже будет связь. Лучше всего использовать стандартные кабели длиной 1-1,5 м, которые обычно входят в комплект поставки модемов.
Не рекомендуется подключать модем параллельно с телефонным аппаратом. Это также ухудшает качество связи. Вместо этого следует поступить следующим образом.
На задней панели любого модема расположены два гнезда для подключения телефонного кабеля (рис. 8.13). Они обычно маркируются как LINE и PHONE или отмечены соответствующими пиктограммами.
