Specify center point or [3P/2P/Ttr]: T – переход в режим задания двух касательных и радиуса
Specify point on object for first tangent: – указать на объекте точку для первой касательной
Specify point on object for second tangent: – указать на объекте точку для второй касательной
Specify radius of circle: – указать радиус
Specify tube radius or [2Point/Diameter]: – указать радиус полости
Радиус тора может иметь отрицательное значение, но радиус трубы должен быть положительным и превосходить абсолютную величину радиуса тора (например, если радиус тора равен −2.0, то радиус трубы должен быть больше +2.0). Данное условие необходимо соблюдать, чтобы не получить в итоге пустое тело (тело без объема). При этом сформированный объект имеет форму мяча для регби.
Допускается построение самопересекающихся торов – таких, у которых нет центрального отверстия. Для этого нужно задавать радиус сечения большим, чем радиус тора.
Пример. Формирование тора
Постройте тор (рис. 18.22).

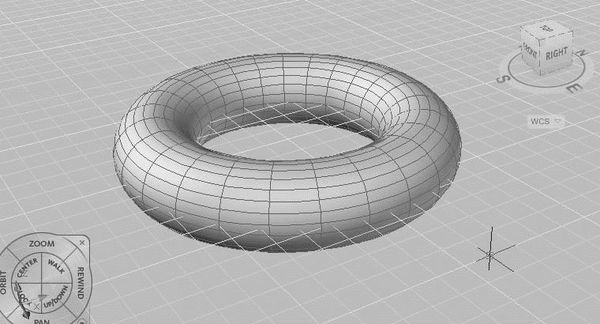

Рис. 18.22. Формирование тора
Запустите команду TORUS, вызвав ее из падающего меню Draw → Modeling → Torus или щелчком на пиктограмме Torus на панели инструментов Modeling. Ответьте на запросы:
...
_TORUS
Specify center point or [3P/2P/Ttr]: 100,150 – координаты точки центра тора
Specify radius or [Diameter]: 50 – радиус тора
Specify tube radius or [2Point/Diameter]: 15 – радиус трубы тора
Пирамида
Команда PYRAMID формирует твердотельную пирамиду . Команда вызывается из падающего меню Draw → Modeling → Pyramid, или щелчком на пиктограмме Pyramid на панели инструментов Modeling, или из меню 3D Modeling (рис. 18.23, 18.24).

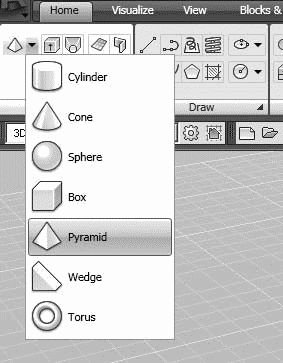

Рис. 18.23. Команда PYRAMID

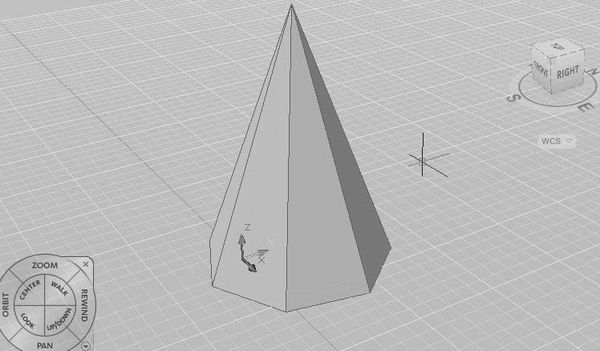

Рис. 18.24. Формирование пирамиды
Запросы команды PYRAMID:
...
4 sides Circumscribed – текущие значения количества сторон и режима "описанный/вписанный"
Specify center point of base or [Edge/Sides]: – указать центральную точку основания или один из ключей
Specify base radius or [Inscribed]: – указать радиус основания
Specify height or [2Point/Axis endpoint/Top radius]: – указать высоту или один из ключей
Ключи команды PYRAMID:
• Edge – указывается длина одной кромки основания пирамиды. При этом команда PYRAMID выдает следующие запросы:
...
Specify center point of base or [Edge/Sides]: E – переход в режим указания кромки
Specify first endpoint of edge: – указать первую конечную точку стороны
Specify second endpoint of edge: – указать вторую конечную точку стороны
Specify height or [2Point/Axis endpoint/Top radius]: – указать высоту или один из ключей
• Sides – указывается количество сторон для пирамиды. Возможен ввод значения от 3 до 32. При этом команда PYRAMID выдает следующие запросы:
...
Specify center point of base or [Edge/Sides]: S – переход в режим указания количества сторон
Enter number of sides: – указать количество сторон
Specify center point of base or [Edge/Sides]: – указать центральную точку основания или один из ключей
Specify base radius or [Inscribed]: – указать радиус основания
Specify height or [2Point/Axis endpoint/Top radius]: – указать высоту или один из ключей
• Inscribed – указывается, что основание пирамиды вписывается в пределах (строится внутри) радиуса основания пирамиды. При этом команда PYRAMID выдает следующие запросы:
...
Specify center point of base or [Edge/Sides]: – указать центральную точку основания или один из ключей
Specify base radius or [Inscribed]: I – переход в режим построения основания, вписанного в окружность
Specify base radius or [Circumscribed]: – указать радиус основания
Specify height or [2Point/Axis endpoint/Top radius]: – указать высоту или один из ключей
• Circumscribed – указывается, что основание пирамиды описывается вокруг (строится по периметру) радиуса основания пирамиды. При этом команда PYRAMID выдает следующие запросы:
...
Specify center point of base or [Edge/Sides]: – указать центральную точку основания или один из ключей
Specify base radius or [Circumscribed]: C – переход в режим построения основания, описанного вокруг окружности
Specify base radius or [Inscribed]: – указать радиус основания
Specify height or [2Point/Axis endpoint/Top radius]: – указать высоту или один из ключей
• 2Point – указывается, что высота пирамиды равняется расстоянию между двумя указанными точками. При этом команда PYRAMID выдает следующие запросы:
...
Specify center point of base or [Edge/Sides]: – указать центральную точку основания или один из ключей
Specify base radius or [Inscribed]: – указать радиус основания
Specify height or [2Point/Axis endpoint/Top radius]: 2P – переход в режим указания высоты пирамиды с помощью двух точек
Specify first point: – указать первую точку
Specify second point: – указать вторую точку
Axis endpoint – указывается местоположение конечной точки для оси пирамиды. Данная конечная является вершиной пирамиды. Возможно расположение конечной точки оси в любом месте 3D-пространства. Конечная точка оси определяет длину пирамиды и ее положение в пространстве. При этом команда PYRAMID выдает следующие запросы:
...
Specify center point of base or [Edge/Sides]: – указать центральную точку основания или один из ключей
Specify base radius or [Inscribed]: – указать радиус основания
Specify height or [2Point/Axis endpoint/Top radius]: A – переход в режим указания конечной точки оси пирамиды
Specify axis endpoint: – указать конечную точку оси
• Top radius – указывается верхний радиус пирамиды при создании усеченной пирамиды (рис. 18.25). При этом команда PYRAMID выдает следующие запросы:
...
Specify center point of base or [Edge/Sides]: – указать центральную точку основания или один из ключей
Specify base radius or [Inscribed]: – указать радиус основания
Specify height or [2Point/Axis endpoint/Top radius]: T – переход в режим указания верхнего радиуса пирамиды
Specify top radius: – указать радиус верхнего основания
Specify height or [2Point/Axis endpoint]: – указать высоту

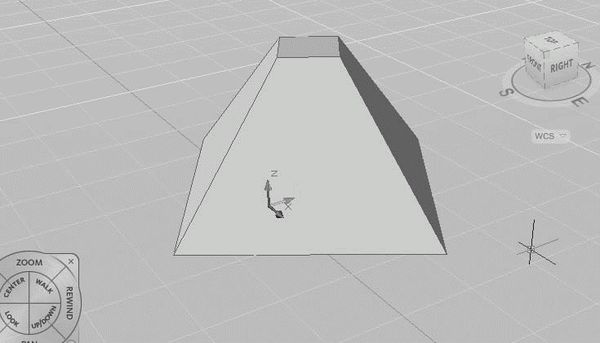

Рис. 18.25. Формирование усеченной пирамиды
Выдавленное тело
Команда EXTRUDE позволяет создавать твердотельные объекты методом выдавливания двумерных объектов в заданном направлении и на заданное расстояние. Команда вызывается из падающего меню Draw → Modeling → Extrude или щелчком на пиктограмме Extrude на панели инструментов Modeling.
Запросы команды EXTRUDE:
...
Current wire frame density: ISOLINES=4 – текущая плотность каркаса
Select objects to extrude: – выбрать объекты
Select objects to extrude: – нажать клавишу Enter для завершения выбора объектов
Specify height of extrusion or [Direction/Path/Taper angle]: – указать глубину выдавливания
Ключи команды EXTRUDE:
• Direction – определяет длину и направление выдавливания. При этом выдаются следующие запросы:
...
Select objects to extrude: – выбрать объекты
Select objects to extrude: – нажать клавишу Enter для завершения выбора объектов
Specify height of extrusion or [Direction/Path/Taper angle]: D – переход в режим указания направления выдавливания
Specify start point of direction: – указать начальную точку направления
Specify end point of direction: – указать конечную точку направ ления
• Path – позволяет указать высоту и направление выдавливания по заданной траектории. При этом выдаются следующие запросы:
