Select parameter: – выбрать параметр
Specify parameter point to associate with action or enter [Base point/Second point/Xcorner/Ycorner] <Base>: – указать точку параметра, которую необходимо связать с операцией, или ввести ключ: начальная точка, вторая точка
Specify selection set for action – указать набор объектов для операции
Select objects: – выбрать объекты
Select objects: – выбрать объекты или нажать Enter при завершении выбора
Specify action location or [Multiplier/Offset/Xy]: – указать местоположение операции или ввести ключ: множитель, сместить
Scale Action – создание операции масштабирования. Запросы команды BACTIONTOOL с ключом Scale:
...
Select parameter: – выбрать параметр
Specify selection set for action – указать набор объектов для операции
Select objects: – выбрать объекты
Select objects: – выбрать объекты или нажать Enter при завершении выбора
Specify action location or [Base type]: – указать местоположение операции или тип базы
Stretch Action – создание операции растягивания. Запросы команды BACTIONTOOL с ключом sTretch:
...
Select parameter: – выбрать параметр
Specify parameter point to associate with action or enter [sTart point/Second point] <Start>: – указать точку параметра, которую необходимо связать с операцией, или ввести один из ключей: начальная точка, вторая точка
Specify first corner of stretch frame or [CPolygon]: – указать первый угол рамки растягивания или многоугольник
Specify opposite corner: – указать противоположный угол
Specify objects to stretch – указать объекты для растяжения
Select objects: – выбрать объекты
Select objects: – выбрать объекты или нажать Enter при завершении выбора
Specify action location or [Multiplier/Offset]: – указать местоположение операции или ключи: множитель, сместить
Polar Stretch Action – создание операции полярного растягивания. Запросы команды BACTIONTOOL с ключом Polar stretch:
...
Select parameter: – выбрать параметр
Specify parameter point to associate with action or enter [sTart point/Second point] <Start>: – указать точку параметра, которую необходимо связать с операцией, или ввести один из ключей: начальная точка, вторая точка
Specify first corner of stretch frame or [CPolygon]: – указать первый угол рамки растягивания или многоугольник
Specify opposite corner: – указать противоположный угол
Specify objects to stretch – указать объекты для растяжения
Select objects: – выбрать объекты
Select objects: – выбрать объекты или нажать Enter при завершении выбора
Specify objects to rotate only – указать только для поворота
Select objects: – выбрать объекты
Select objects: – выбрать объекты или нажать Enter при завершении выбора
Specify action location or [Multiplier/Offset]: – указать местоположение операции или ключи: множитель, сместить
Rotate Action – создание операции поворота. Запросы команды BACTIONTOOL с ключом Rotate:
...
Select parameter: – выбрать параметр
Specify selection set for action – указать набор объектов для операции
Select objects: – выбрать объекты
Select objects: – выбрать объекты или нажать Enter при завершении выбора
Specify action location or [Base type]: – указать местоположение операции или тип базы
Flip Action – создание операции отражения. Запросы команды BACTIONTOOL с ключом Flip:
...
Select parameter: – выбрать параметр
Specify selection set for action – указать набор объектов для операции
Select objects: – выбрать объекты
Select objects: – выбрать объекты или нажать Enter при завершении выбора
Specify action location: – указать местоположение операции
Array Action – создание операции с массивом. Запросы команды BACTIONTOOL с ключом Array:
...
Select parameter: – выбрать параметр
Specify selection set for action – указать набор объектов для операции
Select objects: – выбрать объекты
Select objects: – выбрать объекты или нажать Enter при завершении выбора
Enter the distance between columns (|||): – ввести расстояние между столбцами
Specify action location: – указать местоположение операции
Lookup Action – создание операции поиска. Запросы команды BACTIONTOOL с ключом Lookup:
...
Select parameter: – выбрать параметр
Specify selection set for action – указать набор объектов для операции
Далее загружается таблица выбора свойств Property Lookup Table.
Вкладка Parameter Sets включает набор инструментов для определения наборов параметров (рис. 10.22).

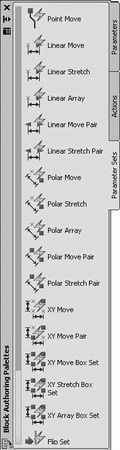

Рис. 10.22. Закладка наборов параметров палитры вариаций блоков
Point Move – перемещение точки: создание параметра точки с одной декартовой ручкой, связанной с операцией перемещения. Запросы команды BPARAMETER с ключом pOint:
...
Specify parameter location or [Name/Label/Chain/Description/Palette]: – указать местоположение параметра или один из ключей: имя, метка, цепочка, описание, палитра
Specify label location: – указать положение метки
Linear Move – линейное перемещение: создание линейного параметра с одной линейной ручкой, связанной с операцией перемещения. Запросы команды BPARAMETER с ключом Linear:
...
Specify start point or [Name/Label/Chain/Description/Base/Palette/Value set]: – указать начальную точку или один из ключей: имя, метка, цепочка, описание, база, палитра, набор значений
Specify endpoint: – указать конечную точку
Specify label location: – указать положение метки
Linear Stretch – линейное растяжение: создание линейного параметра с одной линейной ручкой, связанной с операцией растягивания. Запросы команды BPARAMETER с ключом Linear аналогичны запросам инструмента Linear Move.
Linear Array – линейный массив: создание линейного параметра с одной линейной ручкой, связанной с операцией с массивом. Запросы команды BPARAMETER с ключом Linear аналогичны запросам инструмента Linear Move.
Linear Move Pair – пара линейных перемещений: создание линейного параметра с двумя линейными ручками, связанными с операцией перемещения. Запросы команды BPARAMETER с ключом Linear аналогичны запросам инструмента Linear Move.
Linear Stretch Pair – пара линейных растяжений: создание линейного параметра с двумя линейными ручками, связанными с операцией перемещения на обоих концах. Запросы команды BPARAMETER с ключом Linear аналогичны запросам инструмента Linear Move.
Polar Move – полярное перемещение: создание полярного параметра с одной полярной ручкой, связанной с операцией перемещения. Запросы команды BPARAMETER с ключом Polar:
