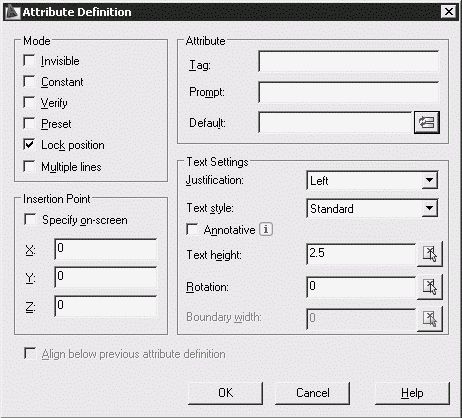

Рис. 10.19. Диалоговое окно описания атрибута
• В области Mode устанавливаются режимы:
· Invisible – скрытый;
· Constant – постоянный;
· Verify – контролируемый;
· Preset – установленный.
• В области Insertion Point определяется точка вставки:
· Specify оn-screen – указать точку вставки на экране;
· X:, Y:, Z: – координаты по соответствующим осям.
• В области Attribute описывается атрибут:
· Tag: – имя;
· Prompt: – подсказка;
· Default: – значение;
· Кнопка Insert field – загрузка диалогового окна Field, позволяющего осуществить вставку поля.
• В области Text Settings определяются параметры текста:
· Justification: – выравнивание: Left – влево; Align – вписать; Fit – по ширине; Center – по центру; Middle – по середине; Right – вправо; Top left – вверх влево; Top center – вверх по центру; Top right – вверх вправо; Middle left – середина влево; Middle center – середина по центру; Middle right – середина вправо; Bottom left – вниз влево; Bottom center – вниз по центру; Bottom right – вниз вправо;
· Text Style: – текстовый стиль;
· Text height: – высота;
· Rotation: – угол поворота.
• Align below previous attribute definition – выровнять по предыдущему атрибуту.
Update Parameter and Action Text Size – обновление параметра.
Learn About Dynamics Blocks – загрузка семинара по новым возможностям.
Exit Block Editor and Return to Drawing – закрыть редактор блоков.
Visiblity Mode – режим видимости.
Make Visible – сделать видимым.
Make Invisible – сделать невидимым.
Manage Visibility States – загрузка диалогового окна управления состоянием видимости Visibility States.
Палитры вариаций блоков
Загрузка палитр вариаций блоков Block Authoring Palettes осуществляется из редактора блоков щелчком на инструменте Authoring Palettes. Палитры содержат следующие вкладки.
Вкладка Parameters включает набор инструментов для определения параметров (рис. 10.20).

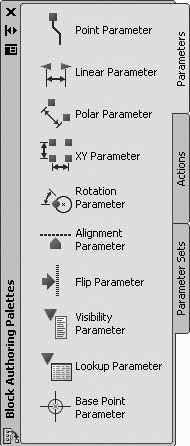

Рис. 10.20. Закладка параметров палитры вариаций блоков
Point Parameter – создание параметра точки. Запросы команды BPARAMETER с ключом pOint:
...
Specify parameter location or [Name/Label/Chain/Description/Palette]: – указать местоположение параметра или один из ключей: имя, метка, цепочка, описание, палитра
Specify label location: – указать положение метки
Linear Parameter – создание линейного параметра. Запросы команды BPARAMETER с ключом Linear:
...
Specify start point or [Name/Label/Chain/Description/Base/Palette/Value set]: – указать начальную точку или один из ключей: имя, метка, цепочка, описание, база, палитра, набор значений
Specify endpoint: – указать конечную точку
Specify label location: – указать положение метки
Polar Parameter – создание полярного параметра. Запросы команды BPARAMETER с ключом Polar:
...
Specify base point or [Name/Label/Chain/Description/Palette/Value set]: – указать базовую точку или один из ключей: имя, метка, цепочка, описание, палитра, набор значений
Specify endpoint: – указать конечную точку
Specify label location: – указать положение метки
XY Parameter – создание параметра XY . Запросы команды BPARAMETER с ключом Xy:
...
Specify base point or [Name/Label/Chain/Description/Palette/Value set]: – указать базовую точку или один из ключей: имя, метка, цепочка, описание, палитра, набор значений
Specify endpoint: – указать конечную точку
Rotation Parameter – создание параметра поворота. Запросы команды BPARAMETER с ключом Rotation:
...
Specify base point or [Name/Label/Chain/Description/Palette/Value set]: – указать базовую точку или один из ключей: имя, метка, цепочка, описание, палитра, набор значений
Specify radius of parameter: – указать радиус параметра
Specify default rotation angle or [Base angle] <0>: – указать угол поворота по умолчанию или базовый угол
Specify label location: – указать положение метки
Alignment Parameter – создание параметра выравнивания. Запросы команды BPARAMETER с ключом Alignment:
...
Specify base point of alignment or [Name]: – указать базовую точку выравнивания или имя
Alignment type = Perpendicular – тип выравнивания = нормаль
Specify alignment direction or alignment type [Type] <Type>: – указать направление выравнивания или тип выравнивания
Flip Parameter – создание параметра отражения. Запросы команды BPARAMETER с ключом Flip:
...
Specify base point of reflection line or [Name/Label/Description/Palette]: – указать базовую точку линии отражения или один из ключей: имя, метка, описание, палитра
Specify endpoint of reflection line: – указать конечную точку линии отражения
Specify label location: – указать положение метки
Visibility Parameter – создание параметра видимости. Запросы команды BPARAMETER с ключом Visibility:
...
Specify parameter location or [Name/Label/Description/Palette]: – указать местоположение параметра или один из ключей: имя, метка, описание, палитра
Lookup Parameter – создание параметра выбора. Запросы команды BPARAMETER с ключом looKup:
...
Specify parameter location or [Name/Label/Description/Palette]: – указать местоположение параметра или один из ключей: имя, метка, описание, палитра
Base Point Parameter – создание параметра базовой точки. Запросы команды BPARAMETER с ключом Base:
...
Specify parameter location: – указать местоположение параметра
Закладка Actions – включает набор инструментов для определения операций (рис. 10.21).

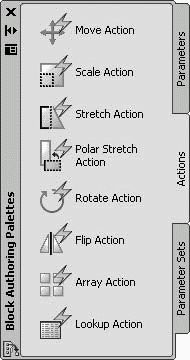

Рис. 10.21. Закладка операций палитры вариаций блоков
Move Action – создание операции перемещения. Запросы команды BACTIONTOOL с ключом Move:
