Производство аппаратуры для видеоввода – бурно развивающаяся отрасль. Вероятно, за время подготовки этой книги на рынке появятся еще несколько моделей, поэтому автор заранее приносит извинения за неполноту обзора.
Простейшие внутренние устройства захвата кадра и ТВ тюнеры
На данный момент все устройства захвата кадра создаются на основе одной и той же микросхемы: Bt848 фирмы BrookTree (имеются варианты на микросхемах Bt878 и Bt879). По этой причине различия между аппаратурой подобного рода незначительны. Правда, на рынке еще можно встретить платы на уже снятом с производства чипе фирмы Philips (например, старый вариант платы Fly Video). Безусловно, ими не стоит пренебрегать и считать их устаревшими. "Филипсовский" чип ничуть не хуже "Брука", а по некоторым параметрам даже превосходит его. В этом случае проигрыш связан исключительно с маркетинговой политикой фирмы, а не с качеством устройства. Не стоит думать, что здесь приведены все устройства захвата кадра. В последнее время на рынке появилось много "безымянных" плат на основе той же Bt848. Обычно они не обладают функциями ТВ тюнера, в остальном же не уступают платам известных производителей. При работе с устройствами захвата кадра, не являющимися ТВ тюнерами, можно использовать драйверы от других плат, выполненных на том же чипе (обычно от Miro или AVer). Кроме драйверов, в комплект программного обеспечения обычно входит и оболочка для работы с компьютерным видео. На самом деле для захвата кадра вам потребуется известная программа VidCap и ничего более.
В случае с ТВ тюнерами подобная универсальность, увы, невозможна и придется честно устанавливать прилагаемые к устройству программы.
Обычно платы захвата кадра работают только на ввод (не дают возможности осуществлять вывод изображения на устройства, отличные от монитора компьютера).
Вот наиболее типичные параметры этих устройств:
• плата – в стандарте PCI;
• входы – композитный и S-Video;
• размер кадра – 768x576 (PAL, SECAM);
• стандарты – обычно декларируются PAL, NTSC, SECAM, однако реально при приеме SECAM могут возникать трудности, например искажение цвета, "мусор" в кадре и т. д.;
• цвет – 24 бита на пиксел.
Приведем несколько конкретных примеров распространенных на рынке устройств (характеристики, совпадающие с приведенными выше параметрами, могут быть опущены).
Устройство AVer TV-Phone-98
Производитель – фирма AVer Media. В комплект входит TB тюнер (SECAM D/K) и радиотюнер FM, имеется ИК пульт, микрофон и FM радиоантенна.
С помощью этого устройства, а также аналогичных моделей других производителей можно принимать и воспроизводить на экране компьютера телепрограммы, слушать радио, устраивать видеоконференции в Internet (увы, для пользователей наших телефонных сетей возможность пока малореальная), записывать несжатые видеокадры и последовательности на жесткий диск (пользуясь VidCap или программным обеспечением, входящим в поставку). Для воспроизведения звука необходима звуковая карта.
Как и большинство внутренних устройств видеозахвата, плата проявляет некоторую капризность по отношению к аппаратуре. Другими словами, на устаревших материнских платах она может и не заработать. Интерфейс программного обеспечения, как это теперь модно, напоминает пульт видеомагнитофона (рис. 4.1), пиктограммы в большинстве своем понятные и простые.

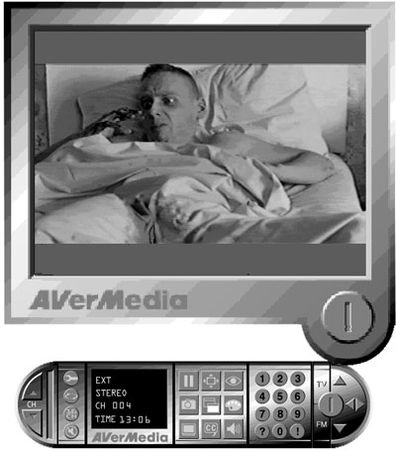

Рис. 4.1. Интерфейс программного обеспечения платы AVer Media
Фирма AVer Media была одной из первых, предложивших широкому пользователю недорогие платы захвата кадра и ТВ тюнеры. Первые версии программного обеспечения работали крайне неустойчиво, поэтому у многих пользователей укоренилось скептическое отношение к программному обеспечению от AVer Media. На сегодняшний день это не более чем предубеждение. Конечно, как бывает и у многих других, весьма известных компаний, самые последние версии программ этой фирмы могут создавать проблемы, однако полученные с ее сайта драйверы для данной платы прекрасно работают практически со всеми устройствами на основе микросхемы BrookTree. Предлагаемая программа для захвата кадров и работы с ТВ тюнером также не вызывает существенных нареканий.
При захвате кадра действия практически такие же, как при работе в VidCap. Они подробно описаны в главе, посвященной программному обеспечению. На рис. 4.2 показано меню Overlay Window, предназначенное для настройки параметров и собственно захвата изображения. Большая часть кнопок по названию и функциям соответствует аналогичным пунктам меню VidCap.

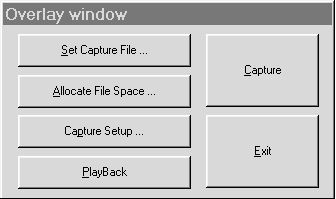

Рис. 4.2. Меню Overlay window
Основные характеристики:
• входы – антенный; приемник сигнала от пульта ДУ; S-Video; Composite; внешний (правый и левый) аудиовходы;
• выходы – звуковой (стерео) для динамиков или для входа звуковой карты;
• стандарты – PAL, NTSC, SECAM D/K;
• захват кадра – 768x576 пикселов, палитры 32, 25 и 15 бит;
• ТВ тюнер рассчитан на 181 канал, включая кабельные; функция AutoScan; поддержка экранного разрешения до 1024x768; одновременный просмотр 16-и каналов в режиме Preview; родительский запрет каналов.
Требования к системе:
• Pentium 100 или выше;
• Windows 95 или Windows 98;
• PCI VGA-адаптер, поддерживающий DirectDraw;
Состав поставки:
• видеоплата;
• микрофон;
• дистанционный ИК пульт;
• батарейки к ИК пульту;
• программное обеспечение;
• документация (на русском языке);
• стереозвуковой кабель;
• кабель для композитного видеосигнала.
Устройство Miro Studio PCTV
Этот, наверное, самый широкоизвестный ТВ тюнер-видеограббер производится фирмой Pinnacle. Характеристики и требования к системе и комплектность примерно такие же, как и у AVer Media PC TV.
У группы устройств Miro Studio (устройства начального класса), к которой относится и данное устройство, интерфейс программного обеспечения обычно идентичен. Он будет описан в разделе, посвященном Miro Studio 400.
В состав поставки, кроме оборудования для захвата и редактирования видео, входит программа Title Deco для создания титров.
Основные характеристики:
• входы – композитный, S-Video, антенный;
• выходы – ТВ, звуковой (для динамиков или входа звуковой карты);
• захват кадра – 768x576 пикселов; палитры 32, 25 и 15 бит; захват последовательностей без потери кадров в разрешении до 384x288;
• ТВ тюнер рассчитан на 181 канал, включая кабельные; функция AutoScan; поддержка экранного разрешения до 1024x768; одновременный просмотр 16-и каналов в режиме Preview; родительский запрет каналов.
Устройство Fly Video EZ/98
Это очередная, тоже довольно распространенная и любимая пользователями плата на микросхеме фирмы BrookTree. Внешний вид платы показан на рис. 4.3. На сегодняшний день, вероятно, одна из лучших в своем классе по соотношению цена/ качество. С сигналом в стандарте SECAM работает весьма неплохо. Остальные характеристики – как у других устройств на том же чипе.

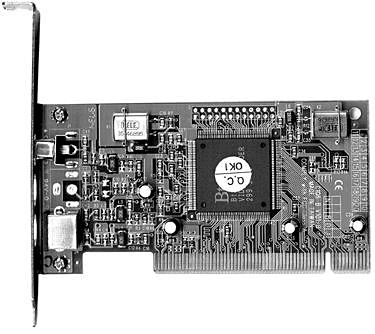

Рис. 4.3. Внешний вид платы Fly Video
Основные характеристики:
• входы – 2 композитных (VHS), S-Video;
• захват кадра – до 768x576; палитра 34, 24 и 15 бит;
• ТВ тюнер – AutoScan.
Внешние модули захвата кадров и ТВ тюнеры
Внешние устройства видеозахвата и ТВ тюнеры получили распространение совсем недавно, с появлением шины USB. Как уже было сказано, скорости передачи данных на этой шине недостаточно для записи непрерывных видеофрагментов с полным размером кадра. Однако для домашних архивов, видеоконференций в Internet, кадров небольшого размера и т. п. ее возможностей хватает. Эти устройства обычно весьма компактны, имеют простой интерфейс, однако (пока) довольно дороги и нередко вызывают проблемы при установке.
Еще один вариант внешних модулей – устройства стандарта PC Card (PCMCIA). Они обычно дают изображение несколько более высокого (хотя и не профессионального) качества, однако цена их еще выше.
Основными потребителями внешних устройств на сегодняшний день являются владельцы компьютеров типа Notebook.
Устройства USB
В данном обзоре приведена только одна серия USB-устройств. Несомненно, что за время выхода книги на рынке появится еще как минимум одна-две модели.
Серия Life View
В серии устройств Life View (рис. 4.4) есть ТВ тюнер, модель захвата кадров Life TV и отдельный модуль захвата кадров Cap View. Здесь мы коротко остановимся на особенностях ТВ тюнера и видеокамеры.
